E-Brake Mini Cell
Rýchly prechod medzi rôznymi vyrábanými dielcami. Kompaktná a kompletná ohýbacia bunka, ideálna pre plne automatickú výrobu menších a zložitých dielcov.
Vysoká max. hmotnosť a rozmery dielca.

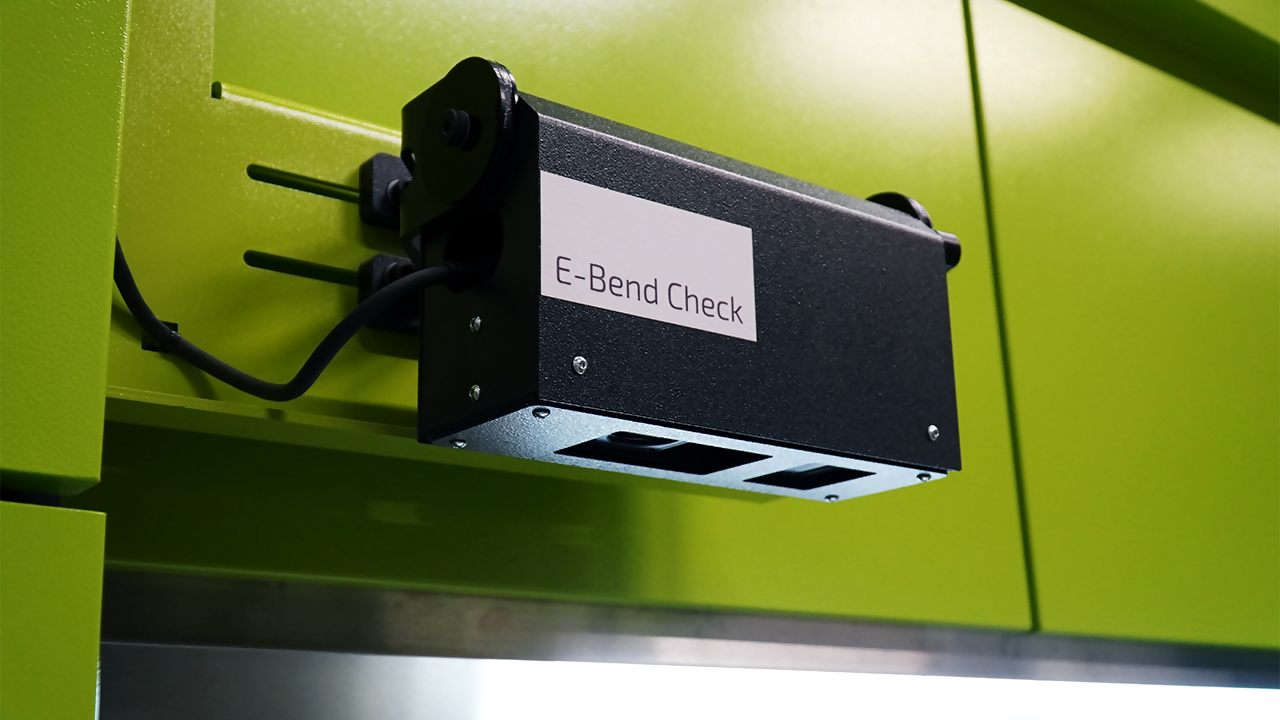

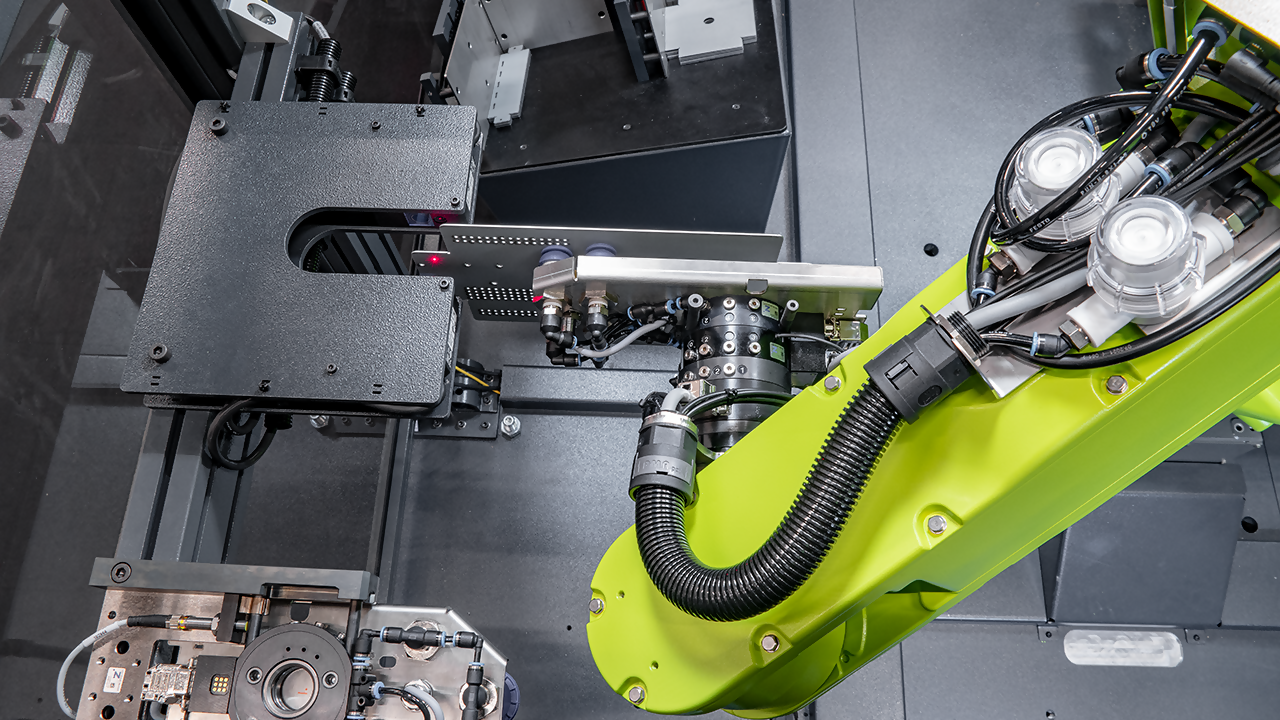

Bezkontaktné meranie hrúbky plechu a meranie uhla ohybu.
Automatická výmena nástrojov a robotických gripperov.

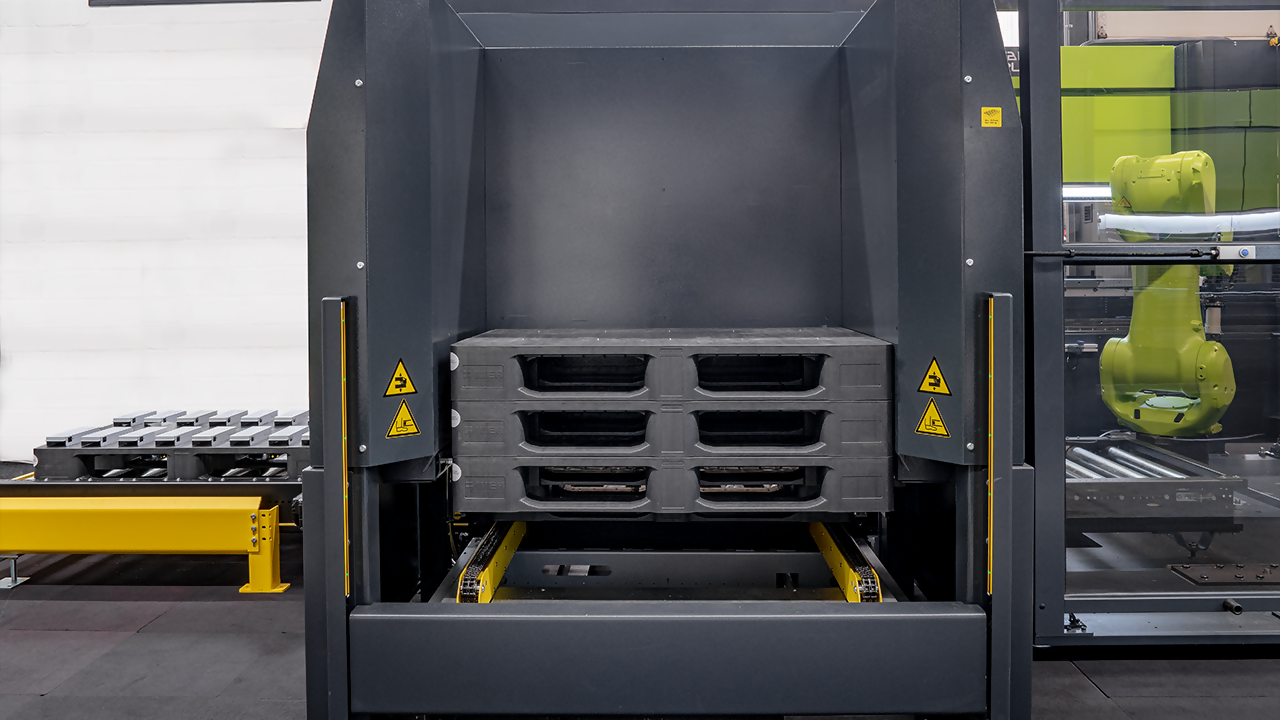

Ponuka rôznych vstupných, výstupných a skladovacích systémov.
Jednoduché offline programovanie.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Popis technológie

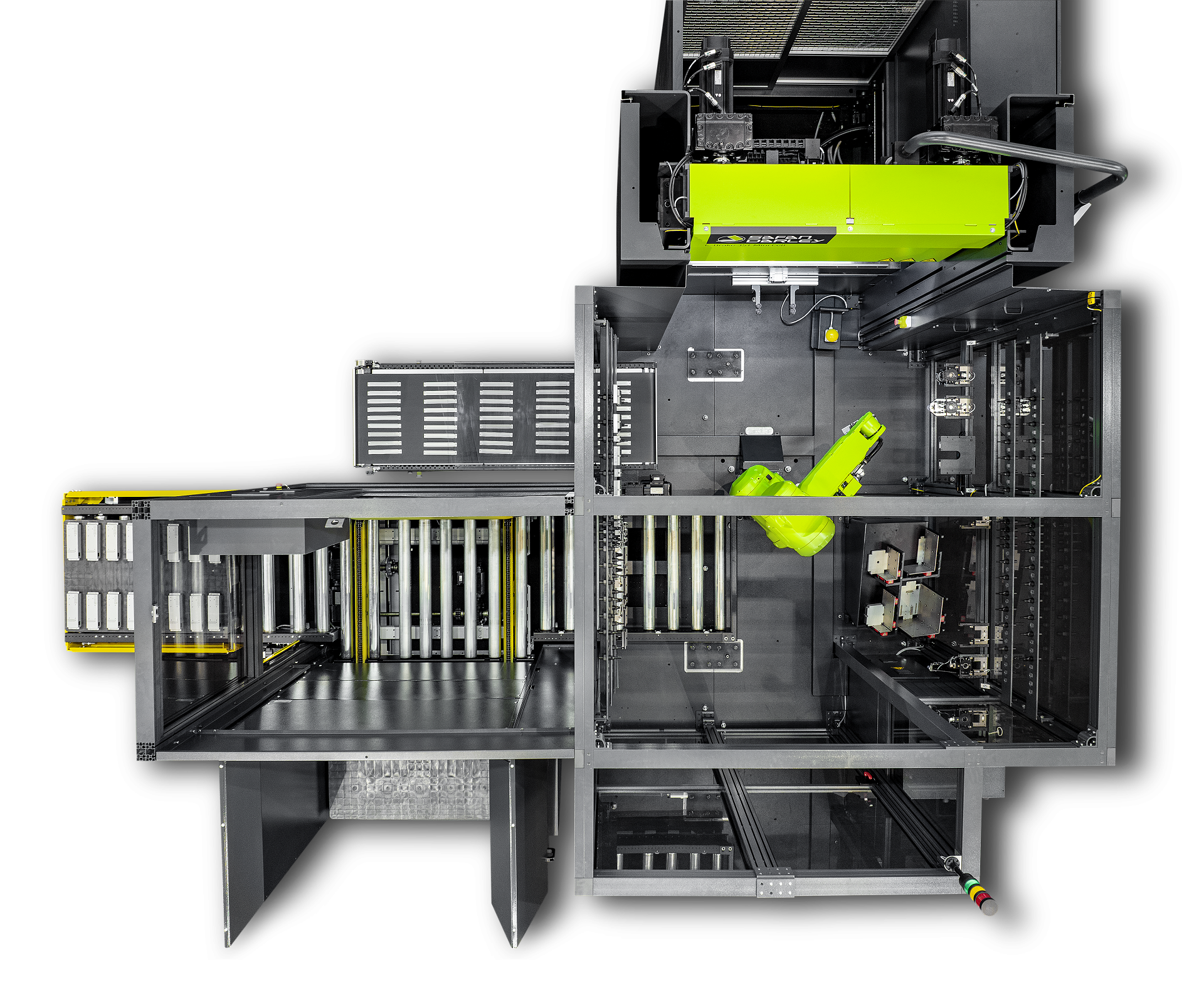

Mini Cell je kompaktná a kompletná ohýbacia bunka so všetkými výhodami servoelektrického ohraňovacieho lisu SafanDarley E-Brake 35 a robota Fanuc s vysokým užitočným zaťažením. Je ideálna pre plne automatickú výrobu menších a zložitých dielcov, umožňuje rýchly prechod medzi rôznymi vyrábanými dielcami.
Bunka má modulárnu konštrukciu, takže je možné pridať iba potrebnú výbavu ako je automatická výmena nástrojov a gripperov, rôznych typov systémov pre vstup, výstup a skladovanie hotových dielcov.
Možnosti technológie

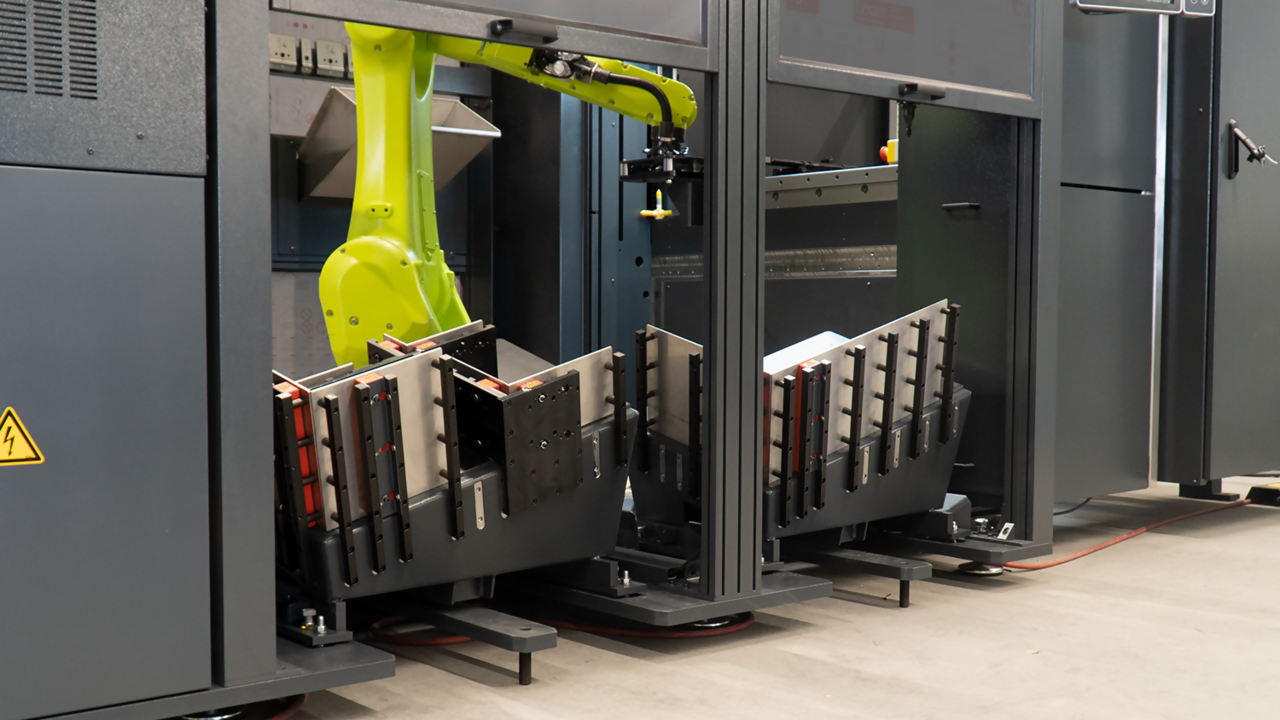

Na strane vstupu je Mini Cell vybavený dvojitými dvermi. Pridaním ďalšieho stolu sa zdvojnásobila kapacita a zvýšila produktivita. To umožňuje prevádzku po dobu dlhšiu ako 8 hodín bez ľudského zásahu.

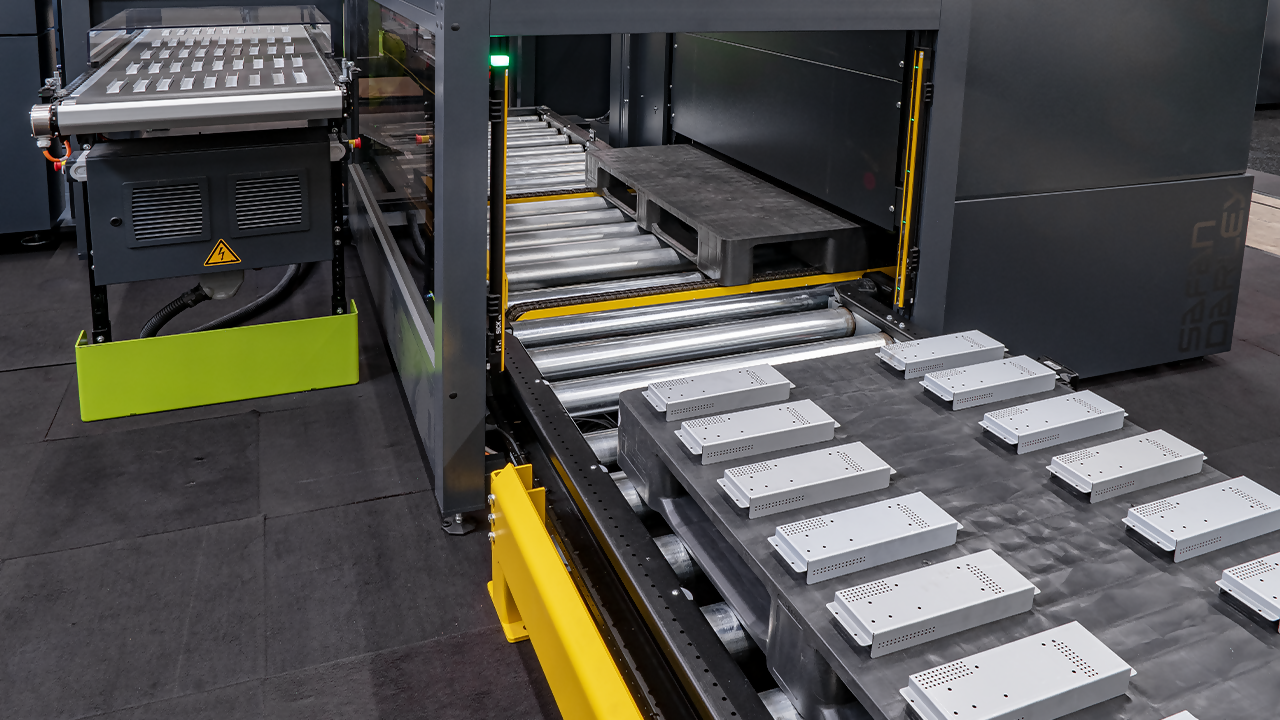

S variabilne konfigurovateľnými stolmi na vstupe, výstupnými systémami a žľabom bunka dosahuje optimálnu účinnosť.
Technická špecifikácia
|
SafanDarley E-Brake Mini Cell |
||
| Princíp pohonu ohraňovacieho lisu | servoelektrický | |
| Lisovacia sila | kN | 350 |
| Lisovacia dĺžka | mm | 1 275 |
| Priechod medzi stojanmi | mm | 1 350 |
| Zdvih horného barana | mm | 300 |
| Max. otvorenie medzi upínaním | mm | 515 |
| Hĺbka zadného dorazu v osi X | mm | 1 000 |
| Premyselný robot | Fanuc | |
| Užitočné zaťaženie robota | kg | 25 |
| Maximální hmotnosť dielca | kg | 15 |
| Minimálny rozmer dielca | mm | 50 x 100 |
| Maximálny rozmer dielca | mm | 600 x 800 |
| Zastavaná plocha | mm | 5 000 x 2 600 |
