Multi Cell

Dokonalé riešenie pre sortiment dielcov strednej veľkosti s bunkou, ktorá sa prispôsobí všetkým požiadavkám. Odpoveď na trh, ktorý požaduje flexibilnejšie ohýbacie bunky.


Novinka
1 / 1

Multi Cell

Dokonalé riešenie pre sortiment dielcov strednej veľkosti s bunkou, ktorá sa prispôsobí všetkým požiadavkám. Odpoveď na trh, ktorý požaduje flexibilnejšie ohýbacie bunky.

  • Kompatibilita s ohraňovacími lismi viacerých veľkostí.

  • Vysoké užitočné zaťaženie robota.

  • Rýchle nastavenie a minimálne prestoje.

  • Všetky možnosti je možné dovybaviť aj dodatočne.

  • Ultrakompaktný design.

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Popis technológie

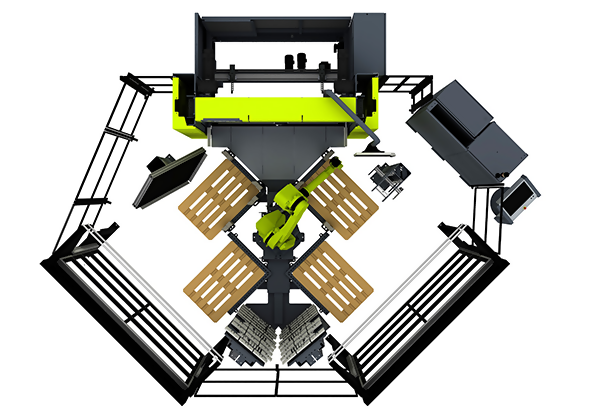

Modulárna konštrukcia Multi Cell zaisťuje úplnú flexibilitu a prispôsobenie pre akékoľvek výrobné požiadavky. Inovatívne riešenie umožňuje automatizované ohýbanie do rozmerov 500 x 2000 mm s lisovacou silou až 1250 kN na veľmi kompaktnom priestore. V ponuke modulárne bezpečnostné oplotenie s manuálnymi alebo automatickými dvermi.

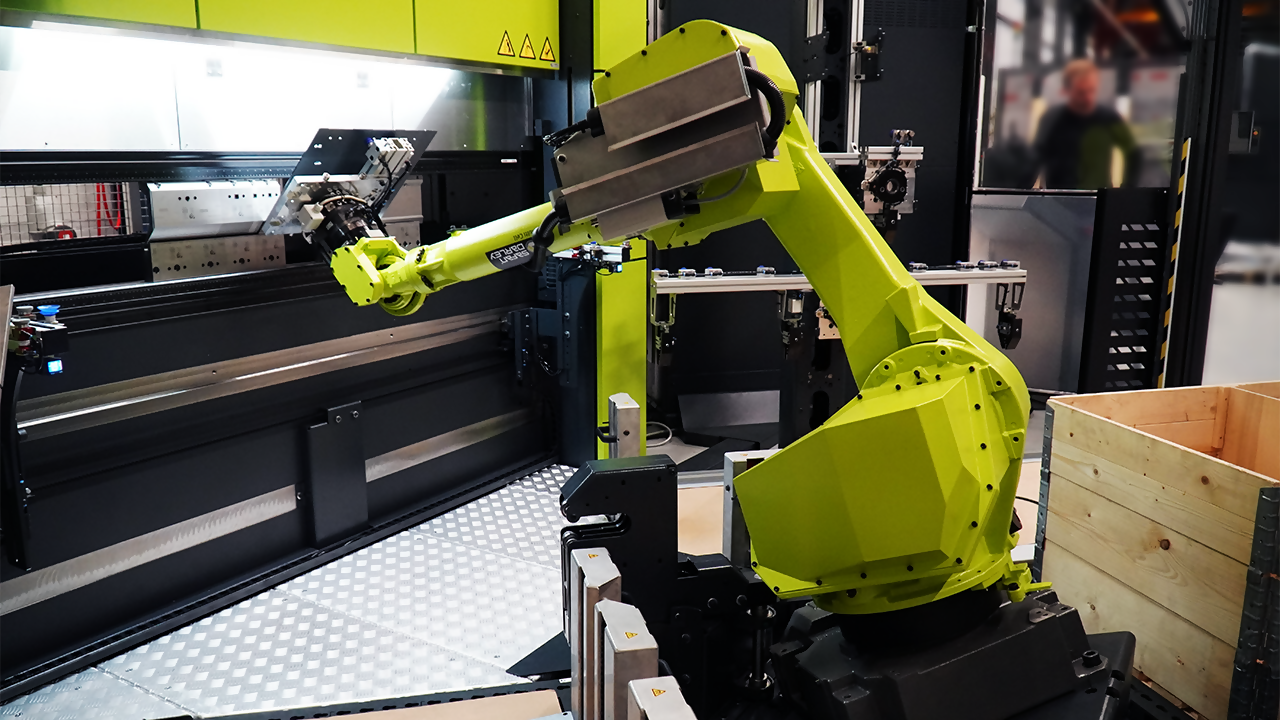

Robot Fanuc je umiestnený centrálne pred ohraňovacím lisom a pod uhlom. To mu poskytuje väčší dosah dopredu na ohraňovacom lise a maximalizuje flexibilitu celej bunky.

Možnosti technológie

SafanDarley vyvinul dokonalé riešenie pre stredne veľkú radu plechových dielcov tým, že vytvoril bunku, ktorá spĺňa všetky požiadavky.

Systém s možnosťou dodatočnej montáže zaisťuje, že bunka zostane špičková s možnosťou inštalácie nových technológií a funkcií. Tým sa dlhodobo chráni investícia do ohýbacej bunky.

Technická špecifikácia

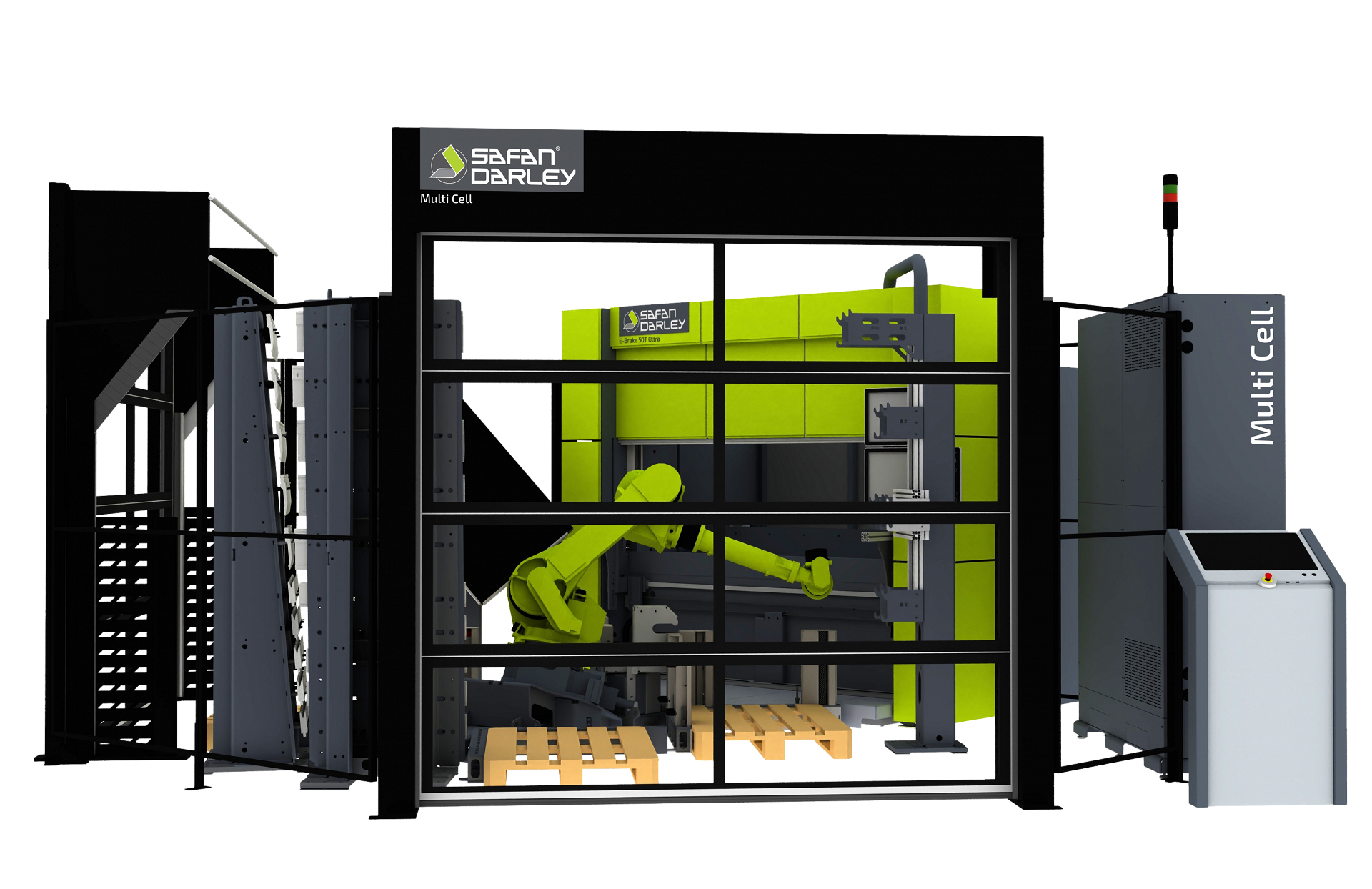

SafanDarley Multi Cell

40 50 80 125 - 1 600 125 - 2 050
Princíp pohonu ohraňovacieho lisu   servoelektrický hydraulický - hybridný
Lisovacia sila kN 400 500 800 1 250 1 250
Lisovacia dĺžka mm 1 530 2 040 2 550 1 530 2 040
Priechod medzi stojanmi mm 1 630 2 140 2 650 1 700 2 150
Zdvih horného barana mm 300 400
Max. otvorenie medzi upínaním mm 615 575
Hĺbka zadného dorazu v osi X mm 1 000 1 100
Priemyselný robot   Fanuc
Užitočné zaťaženie robota kg 70
Max. hmotnosť dielca kg 50
Min. rozmer dielca mm 200 x 200
Max. rozmer dielca mm 500 x 2 000*
Max. hrúbka plechu mm 8
Zastavaná plocha mm 5 800 x 6 200

* V závislosti na hrúbke plechu a veľkosti ohraňovacieho lisu.
