Nástroj pre tvárnenie rohov Corner Former
Relatívne malým ohraňovacom nástrojom nahradíte tvarovacie operácie, na ktoré je vyžadovaný veľký nástroj a klasický lis.
- Tvárnenie uzatvorených rohov na výrobkoch priamo na ohraňovacom lise.
- Výroba prebieha na jednom lise v 3 krokoch bez výmeny nástrojov.
- Možnosť použitia tohto nástroja na rôzne veľkosti výrobkov.
- Môžete vymeniť na nástroji len tvárniacu časť a používať ho pre iný typ rohu alebo hrúbku materiálu.
- Nástroje dodávame s rôznym upínaním, je možné ich použiť na všetkých typoch ohraňovacích lisov.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Popis technológie

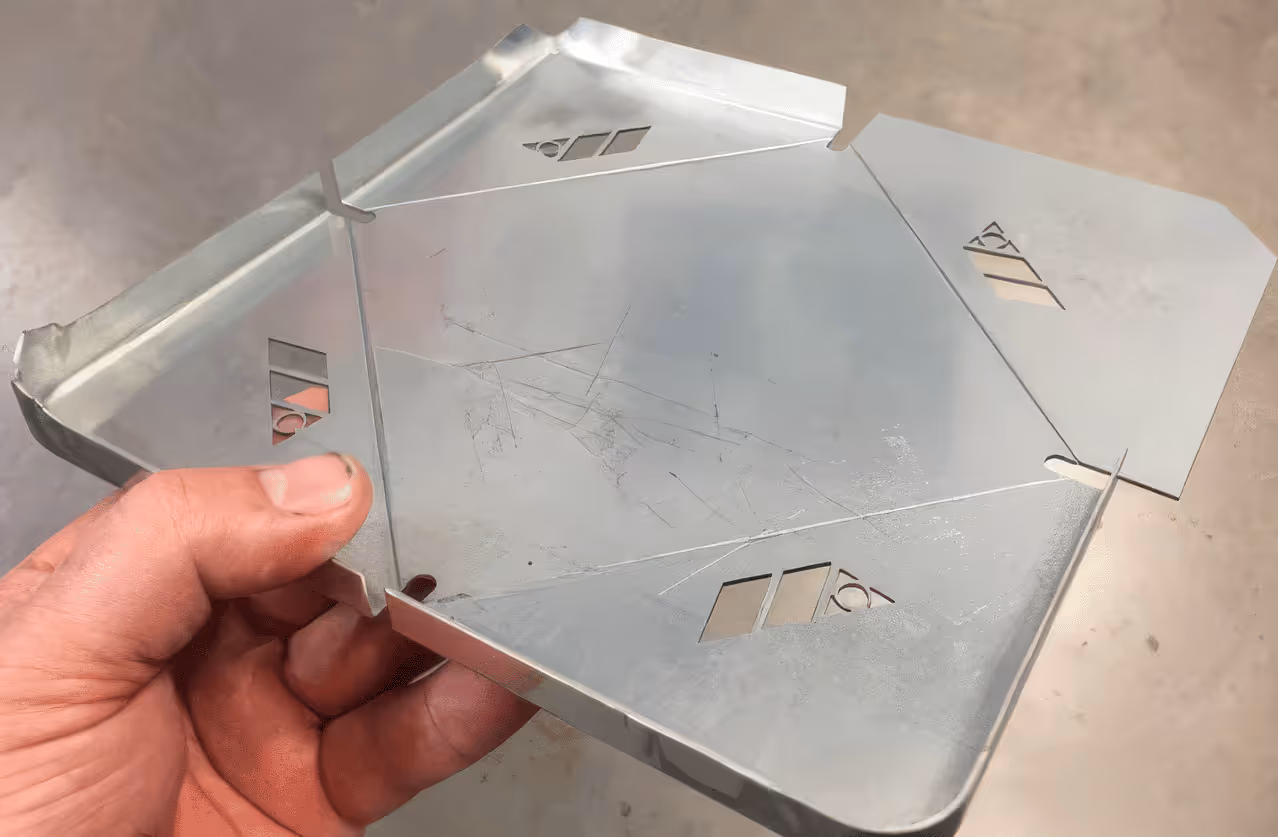

Tvárnenie rohov na ohraňovacom lise je zaujímavou alternatívou ku klasickej výroby pomocou veľkých tvárniacich foriem. Relatívne malým nástrojom je možné na ohraňovacom lise vytvoriť uzatvorený tvárnený roh bez nutnosti zvárania a následného brúsenia, a to aj na veľkých výrobkoch.
Tento prelis je možné použiť na rôznych aplikáciách, napr. dvierkach, vaničkách, krytoch atď.
Možnosti technológie
Polotovar výrobku sa spracováva v troch krokoch:
- Predohyb – uskutočňuje sa ohraňovacími nástrojmi – razníkom a matricou - uspôsobenými výškovo tak, aby mohli byť použité s ďalšími nástrojmi. Matrica je v blízkosti rohu odľahčená, aby bol prechod k rohu plynulý.
- Tvárnenie – predohnutý polotovar sa založí do nástroja a jedným zdvihom lisu sa vytvaruje roh.
- Zarovnanie výšky okraja – pri tvárnení sa materiál okraja vytiahne do rôznej výšky. Prebytočný materiál sa tretím nástrojom odstrihne a tým sa zarovná okraj.
Výška nástrojov je uspôsobená tak, aby všetky nástroje mohli byť nainštalované súčasne vedľa seba na jednom lise. To výrazne urýchľuje a zjednodušuje výrobu.
Technická špecifikácia
|
Parametre tvárneného rohu by mali byť nasledujúce |
|
| Max. hrúbka materiálu | 2 mm hliník / 1,5 mm bežná oceľ / 1,2 mm nerez |
| Uhol rohu | 70° - 110° |
| Rádius v rohu | min. 4 x hrúbka materiálu / max. R25 |
| Rádius ohybu okraja | min. 2 x hrúbka materiálu / max. R15 |
| Maximálna výška okraja | 10 x hrúbka materiálu |
