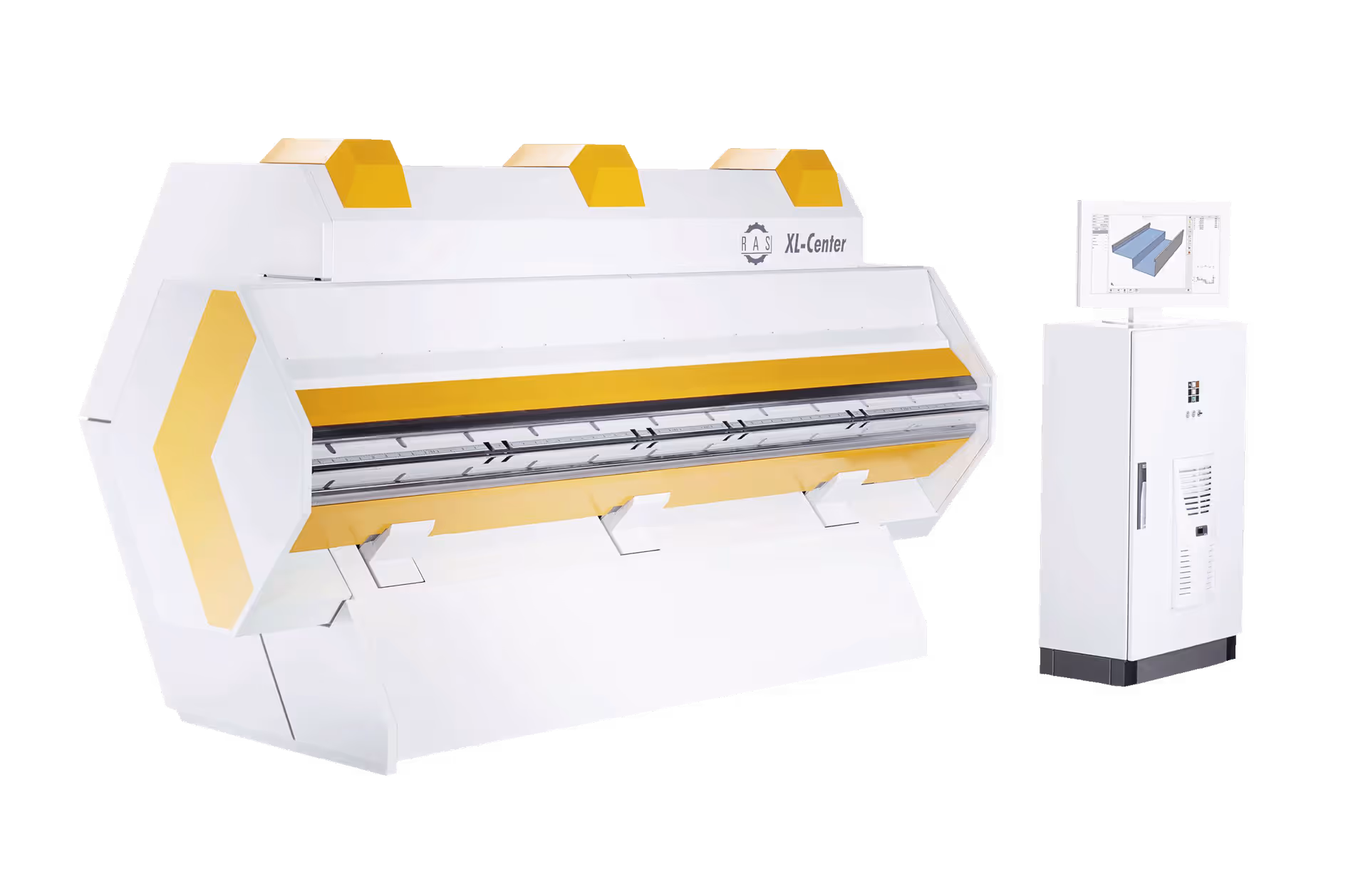

XL - Center
Maximalizácia inovácií v dizajne výrobkov. Automatické ohýbanie unikátnych a zložitých strešných a architektonických profilov.
Popis technológie

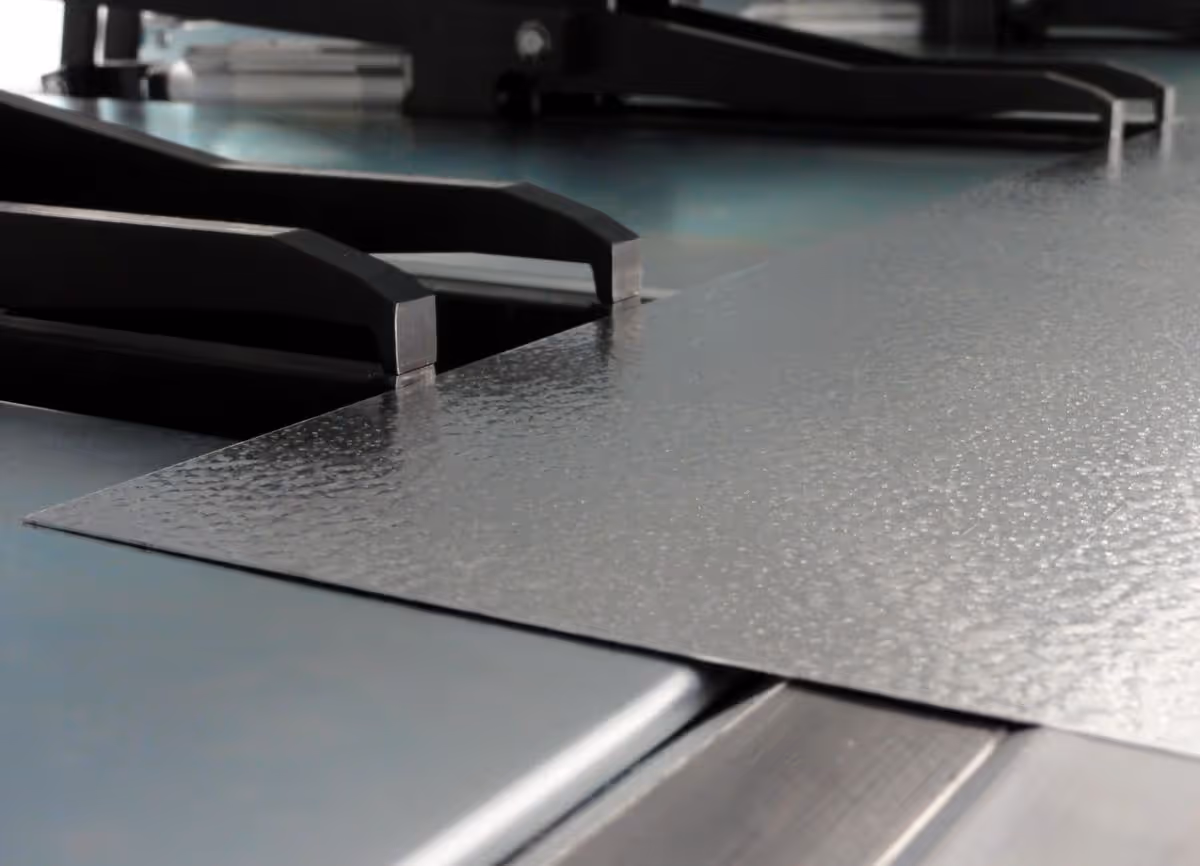

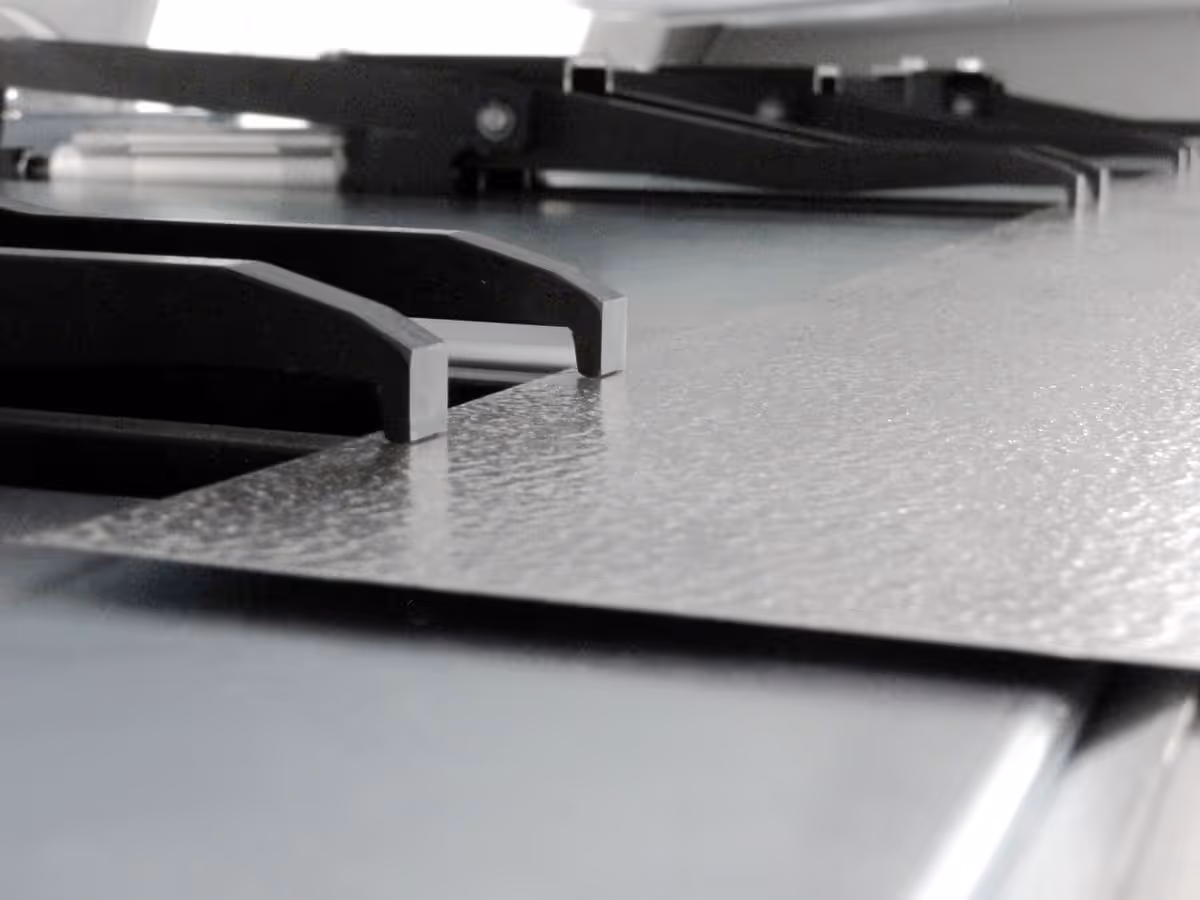

Patentovaný 300° voľný priestor pred ohýbacím baranom ponúka takmer neobmedzenú flexibilitu pri návrhu dizajnu výrobkov. Upínky držia výrobok počas celého cyklu ohýbania a automaticky ho polohujú pre každý ohyb. Tým sú zaistené presné rozmery ohybov a rýchle ohýbacie sekvencie.

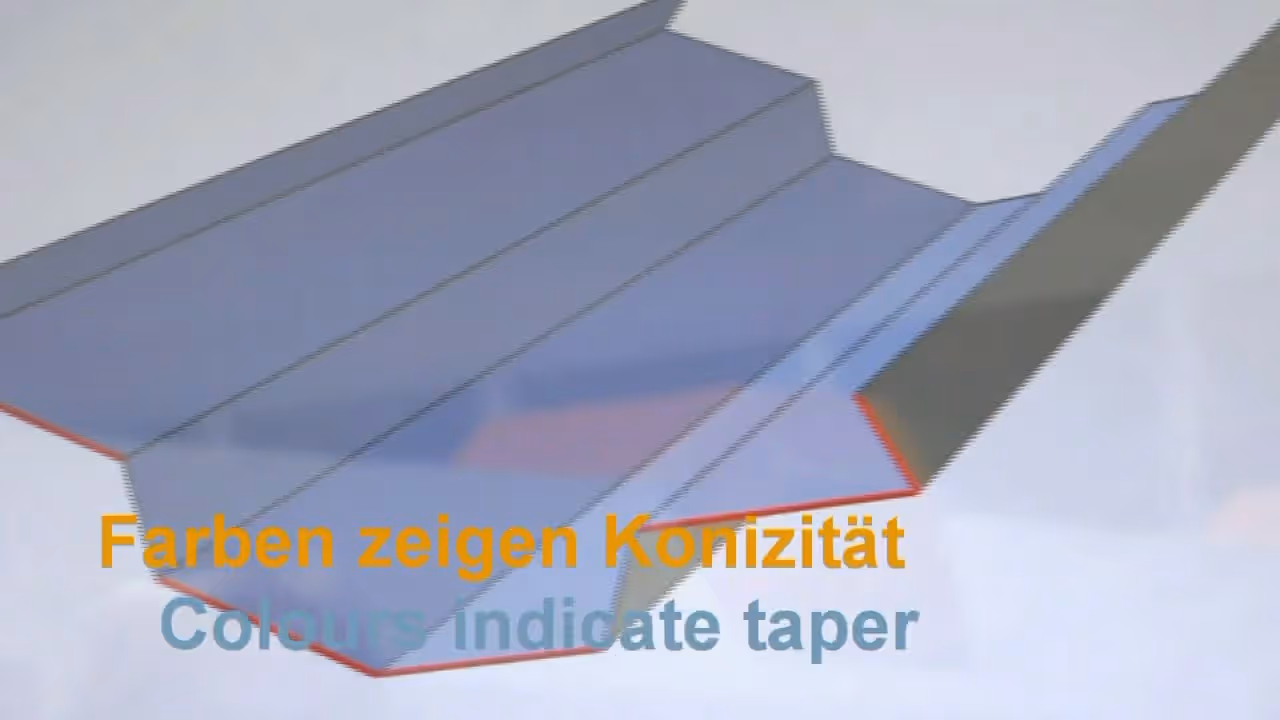

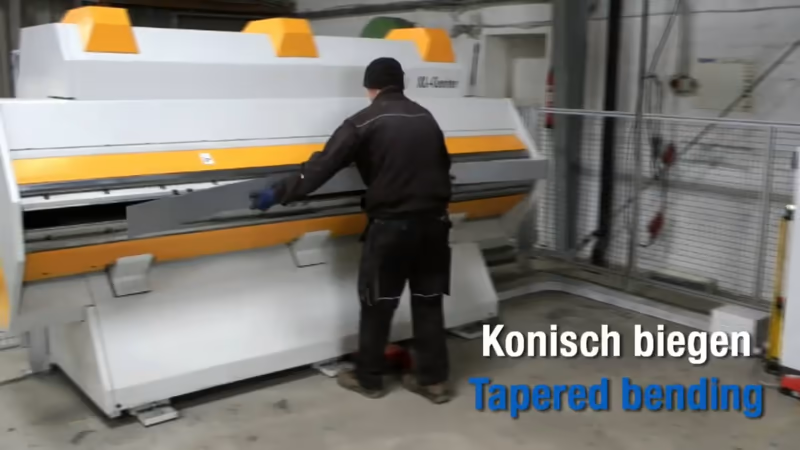

Automatické, presné a rýchle ohýbanie šikmých výrobkov je mimoriadne užitočná funkcia XL - Center. Vyosenie zadných dorazov sa komfortne programuje, software vypočíta polohu polotovaru pri zakladaní.
Možnosti technológie

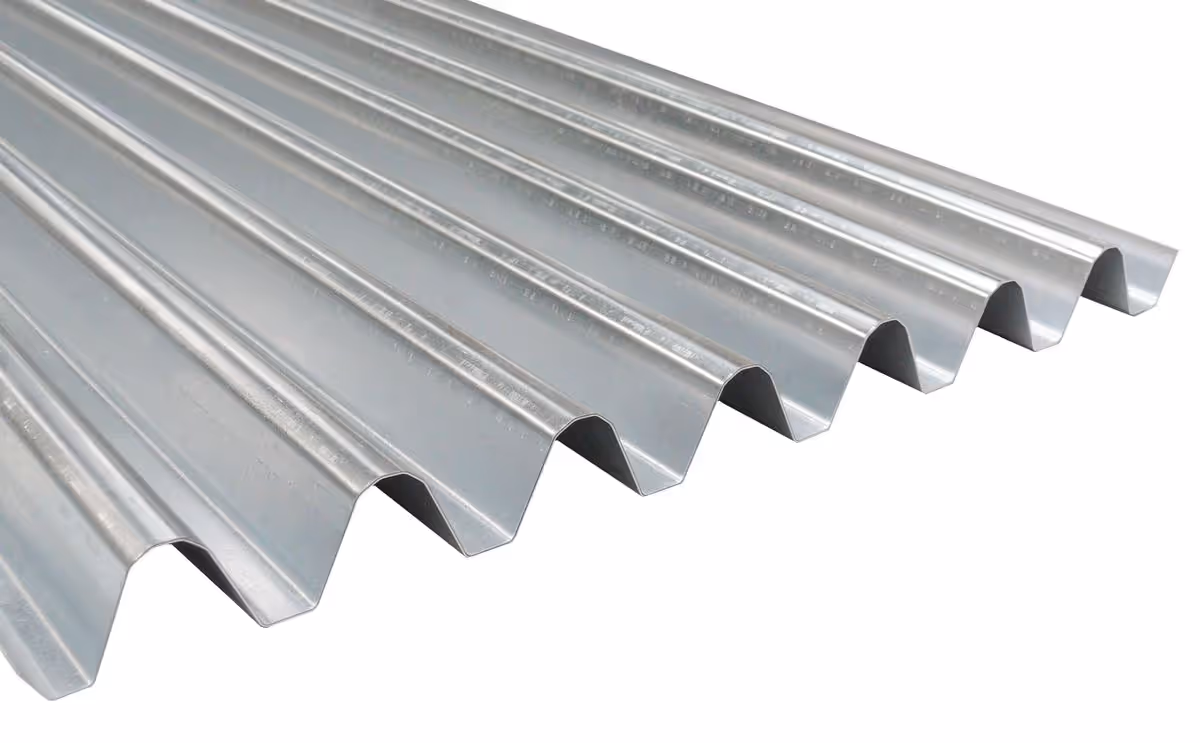

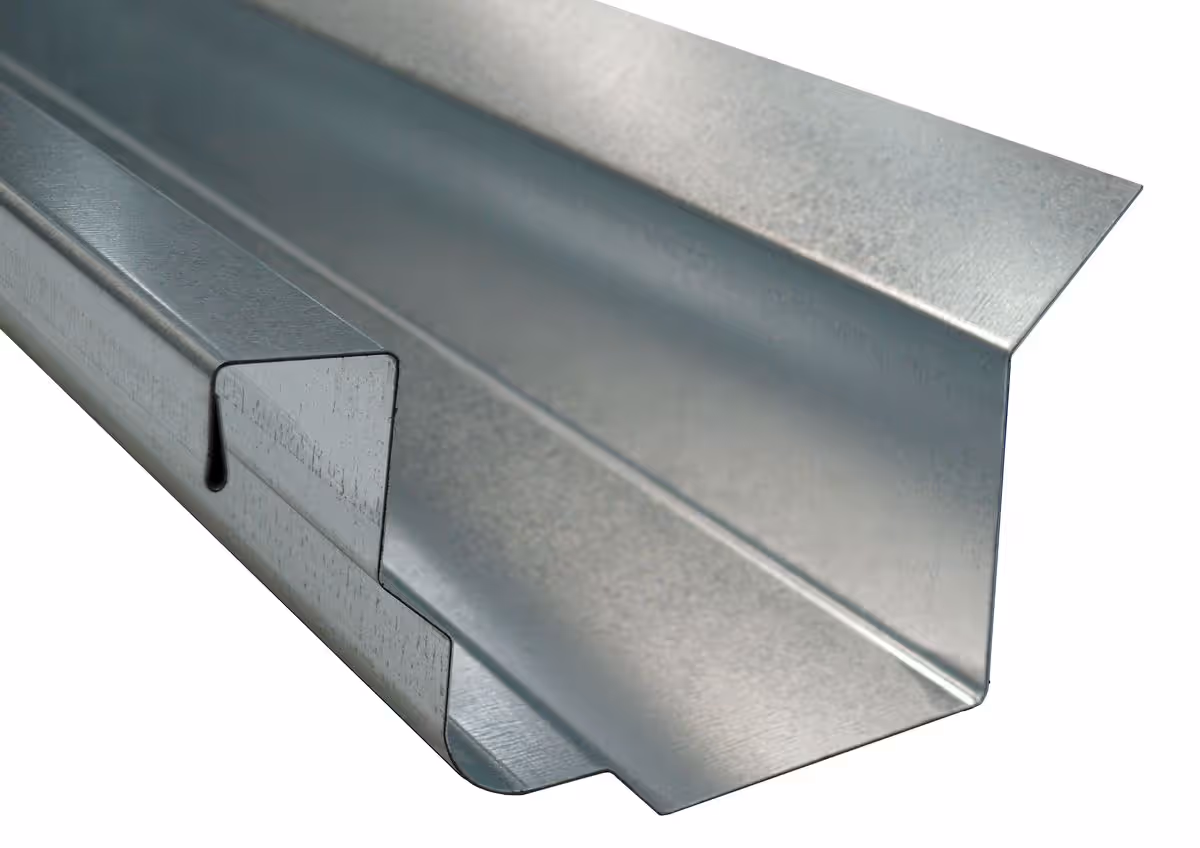

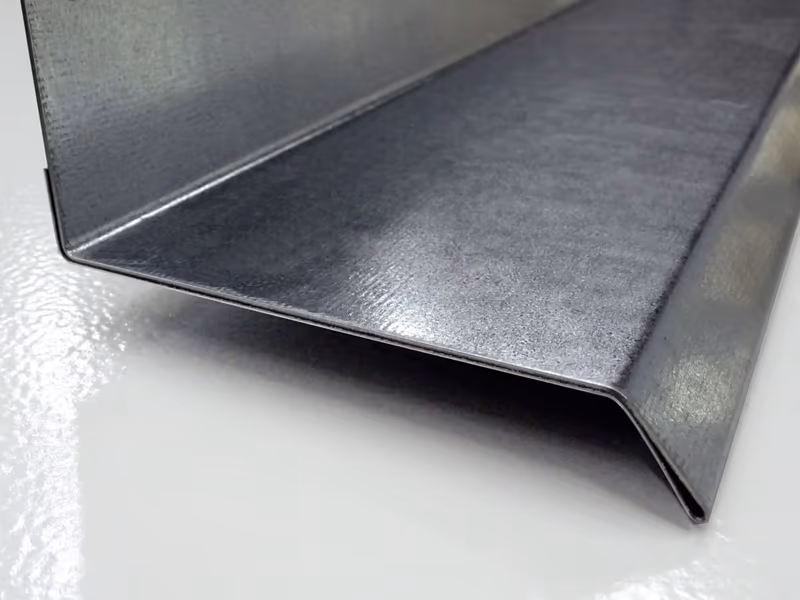

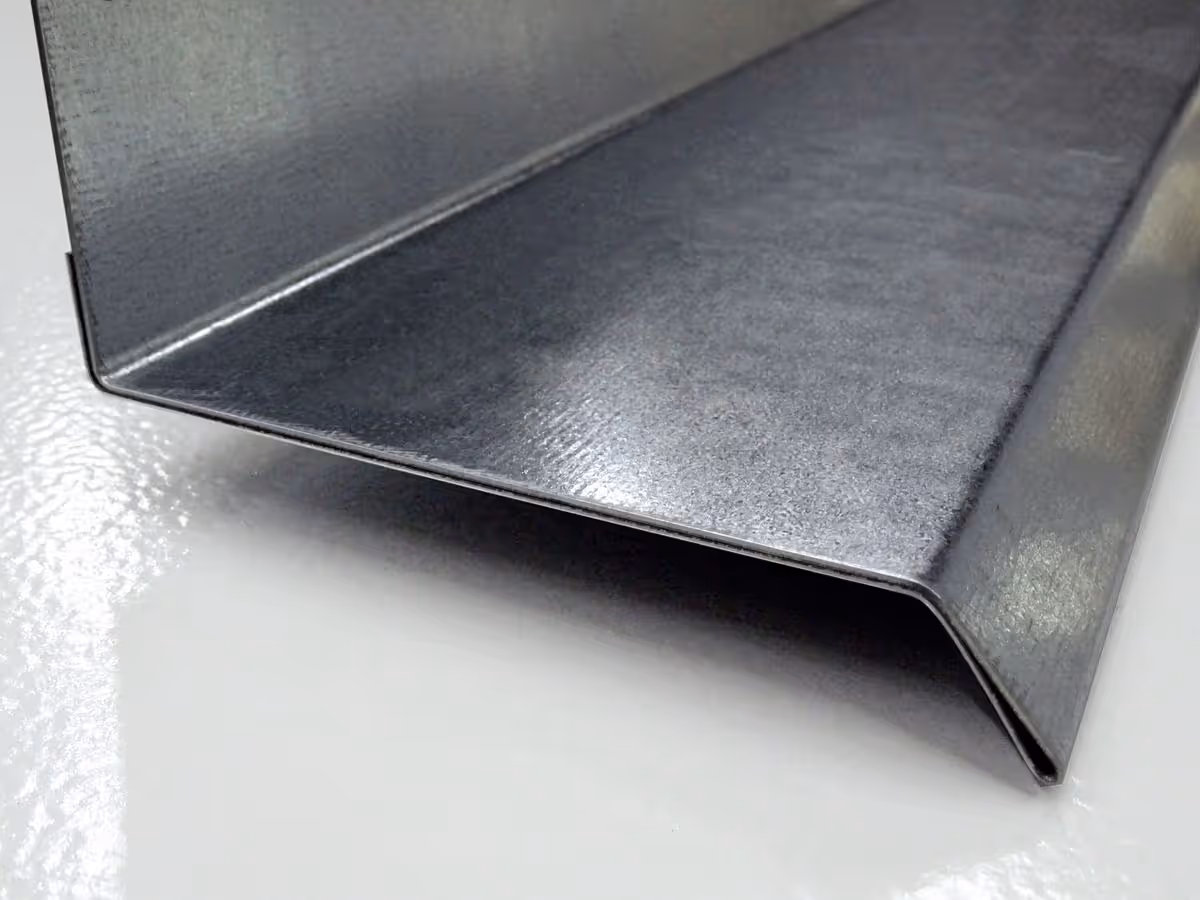

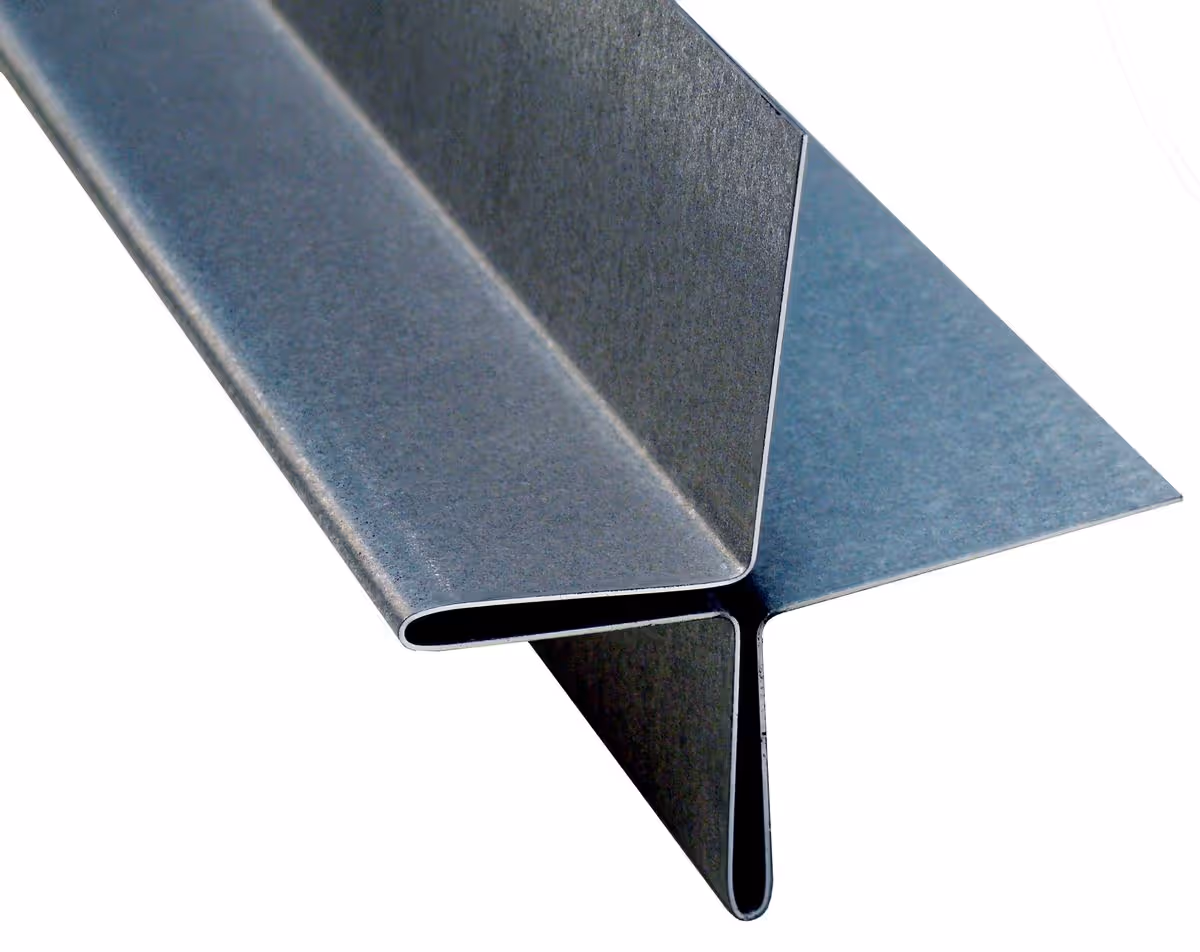

Pri rastúcich požiadavkách modernej architektúry sú potrebné zložité profily s rôznymi tvarmi, rádiusmi a lemami.
RAS XL - Center je určený výrobcom, ktorí sa špecializujú na strešné krytiny, unikátne a neobvyklé fasády pre náročné obytné budovy, výrobu profilov pre bežnú bytovú výstavbu, ako aj pre komerčných developerov a staviteľov.
Software

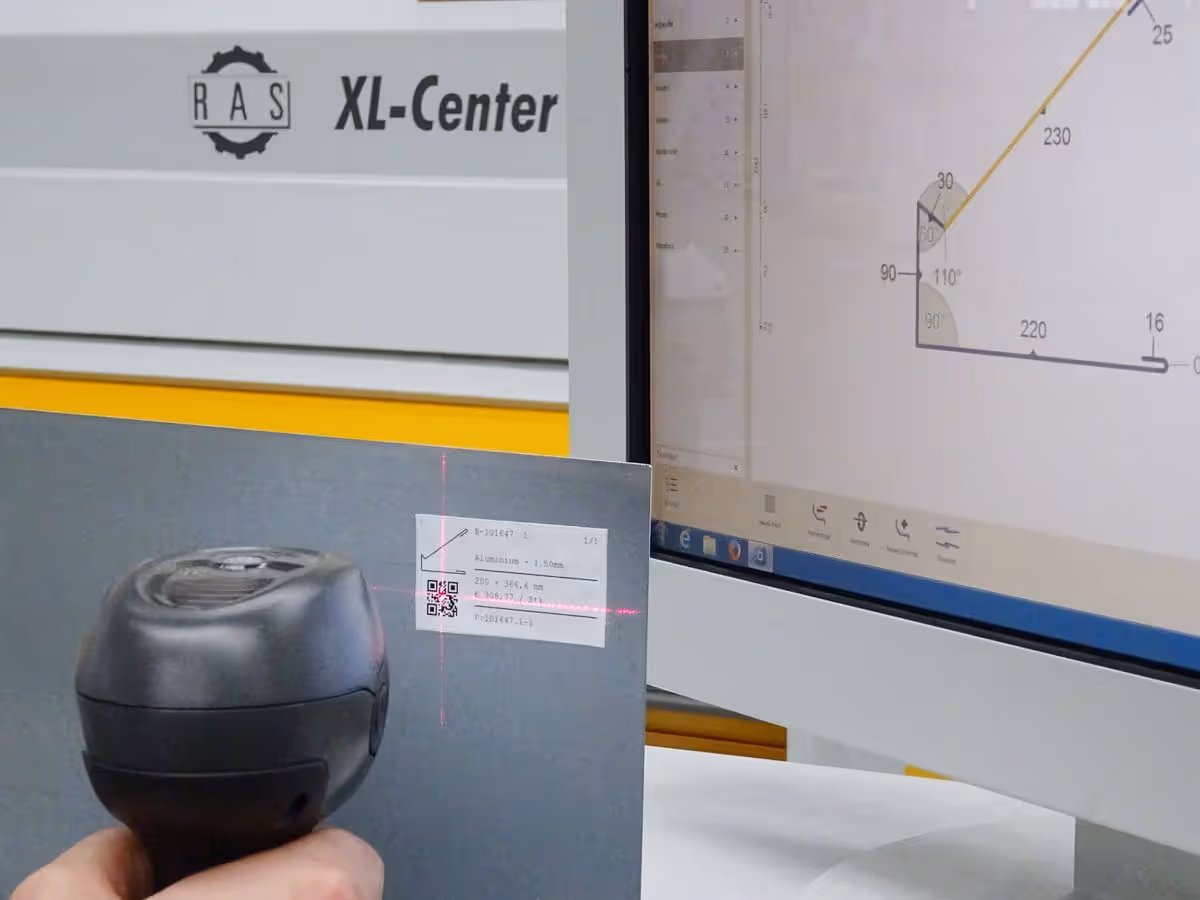

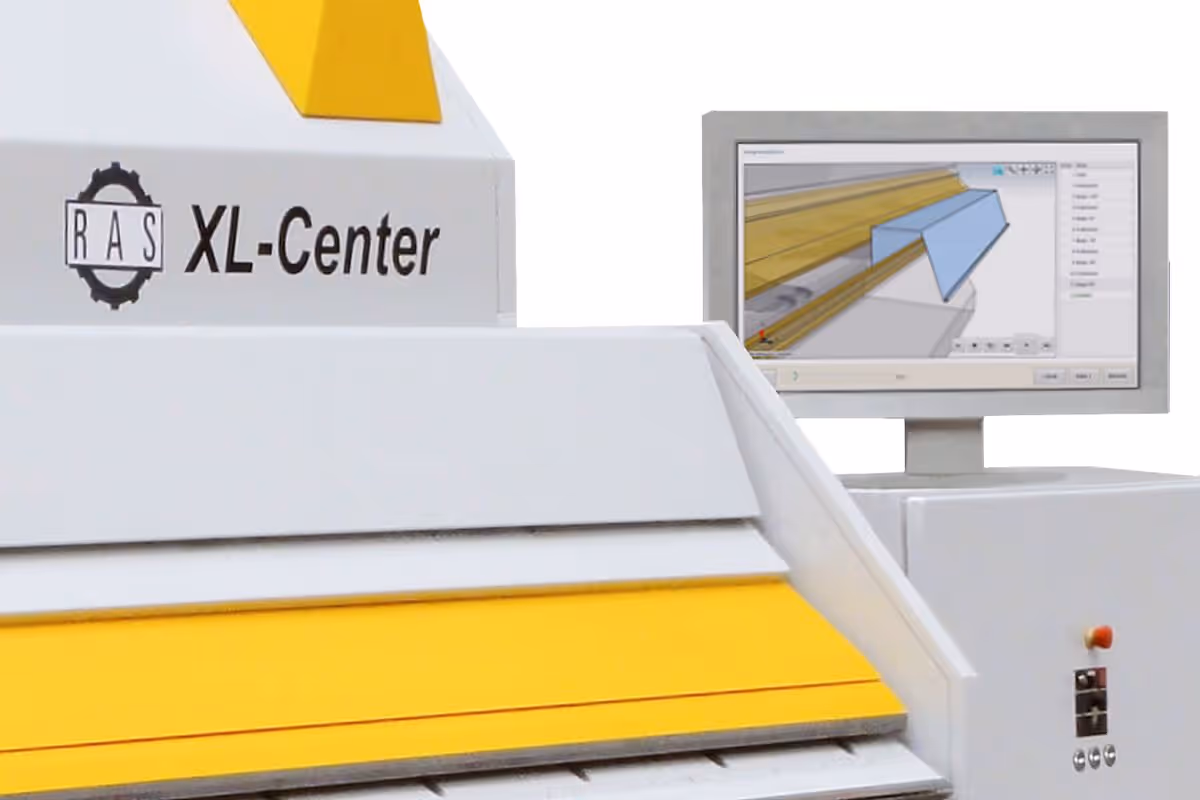

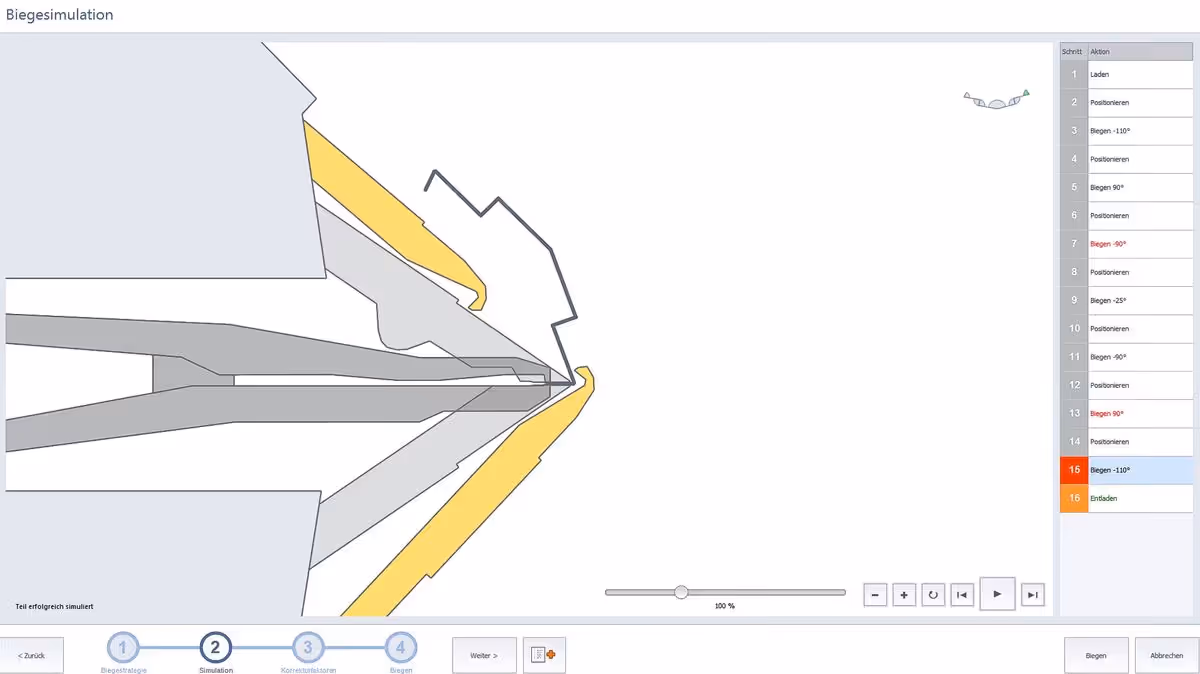

Bendex 3D Office je najmodernejší CAD/CAM softvér určený na off-line programovanie CNC ohýbacích centier RAS. Štandardne umožňuje import 3D dielcov vo formáte STEP, alebo 2D rozvinov vo formátoch GEO a DXF. Taktiež je možné kresliť vlastné profily, napr. na kontrolu, resp. sledovanie kolízií s novým výrobkom. Software automaticky prevezme uhlové korekcie z materiálových tabuliek.
Technická špecifikácia
| RAS XL - Center | 63.30 |
|---|---|
| Smer ohýbania | pozitívny / negatívny |
| Ohýbacia dĺžka (mm) | 3200 |
| Max. hrúbka plechu – Oceľ 400 N/mm² (mm) | 1,5 |
| Max. hrúbka plechu – Nerezová oceľ (mm) | 1 |
| Max. hrúbka plechu – Hliník (mm) | 2 |
| Voľný priestor pred ohýbacím baranom | 300° |
| Rozsah zadného dorazu (mm) | 6,5 – 750 |
| Ohýbanie šikmých výrobkov | áno |

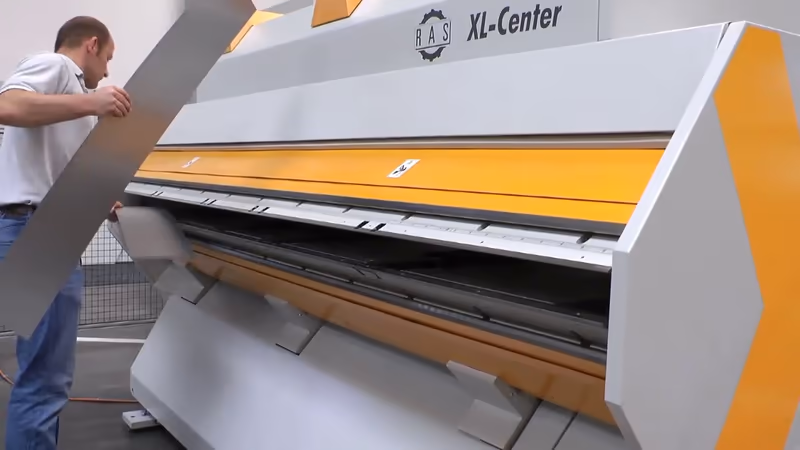

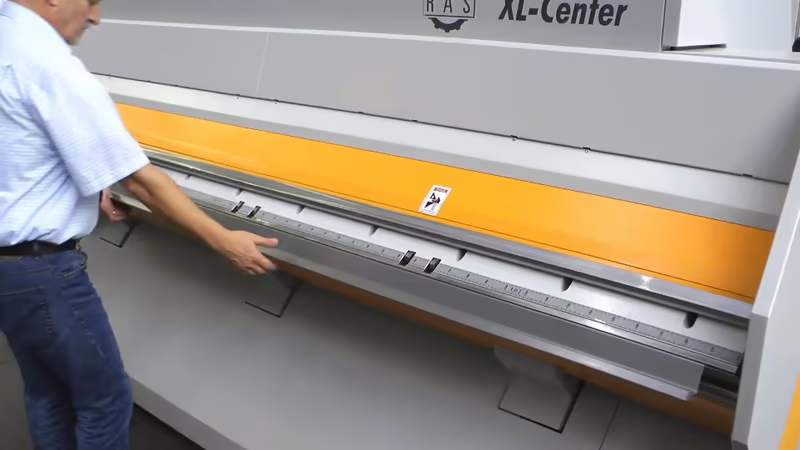

Videá a referencie
Na stiahnutie
Máte záujem?
Radi vám pomôžeme
Poradíme vám, ktoré zariadenie najlepšie využijete. Opíšte nám, aké vlastnosti a funkcie od nového stroja očakávate.
Vyplňte formulár
alebo nás kontaktujte priamo
