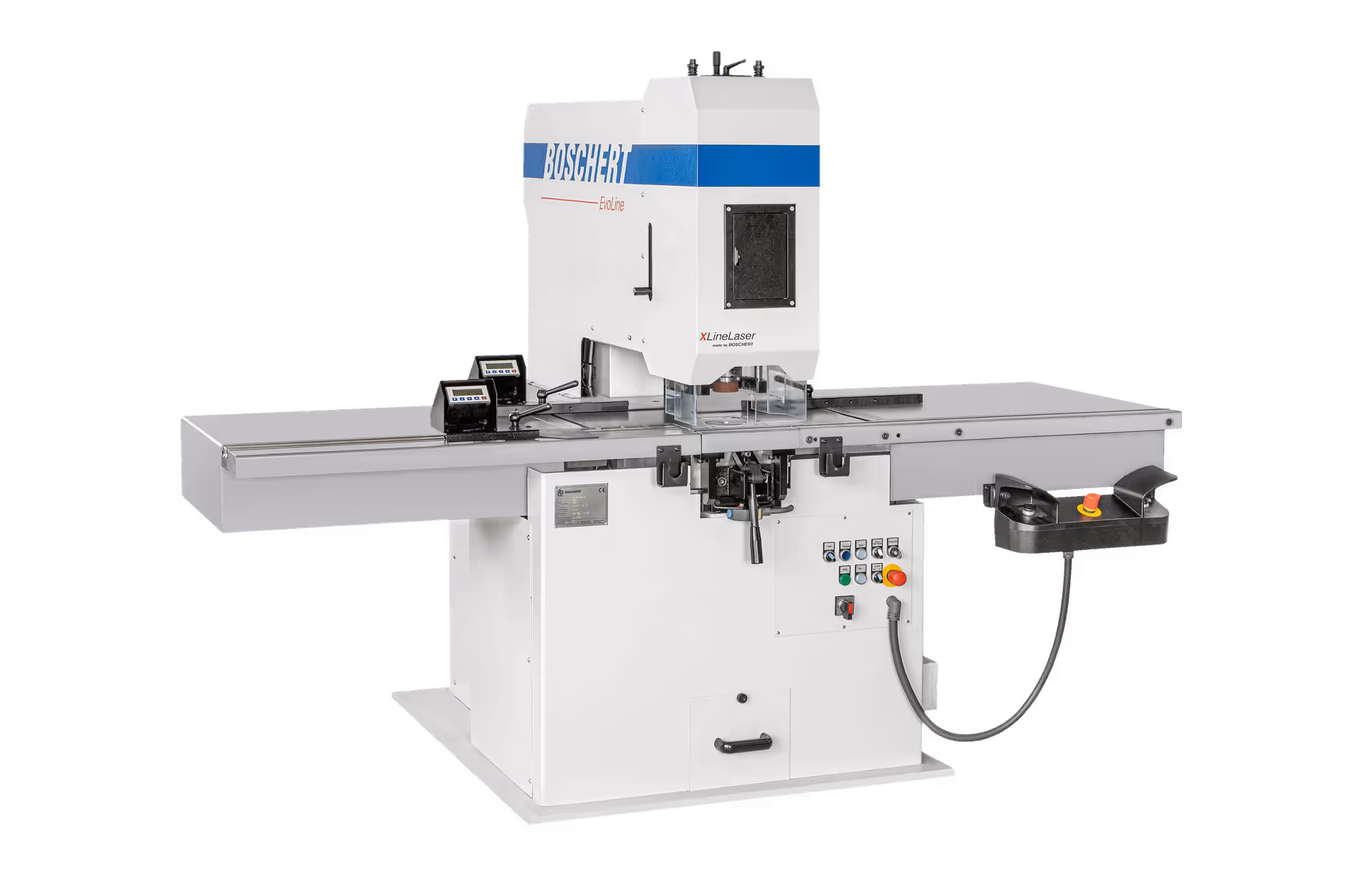

EccoLine

Manuálne vysekávacie lisy s nástrojovým systémom Trumpf.

  • Nástrojový systém Trumpf, max. priemer nástroja 105 mm.
  • Tuhý C – rám s veľkým vyložením.
  • Vysoká a konštantná lisovacia sila.
  • Kompaktná konštrukcia s integrovaným hydraulickým agregátom.
  • Možnosť vysekávania profilov vysokých 90 mm.

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Popis technológie

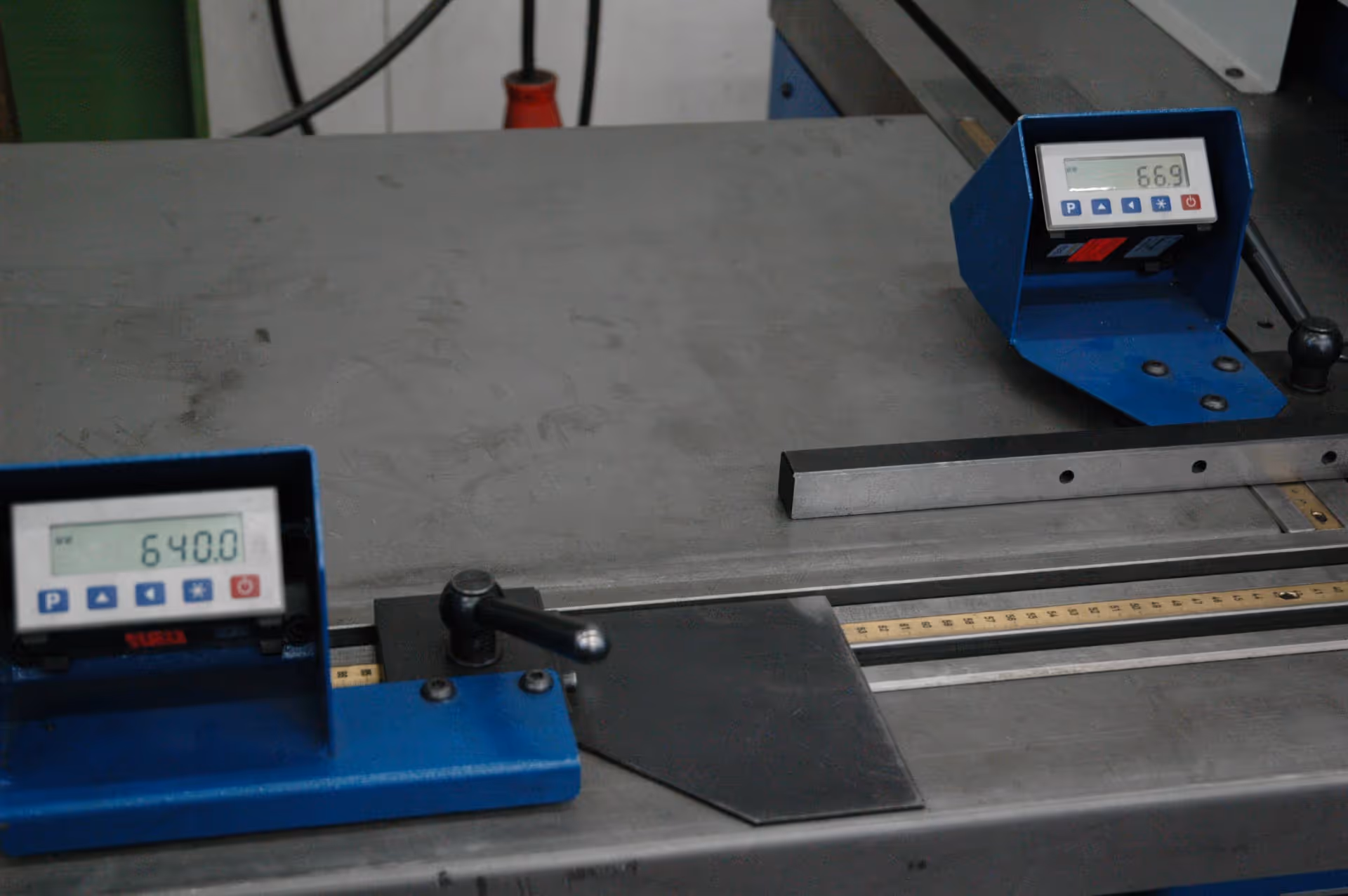

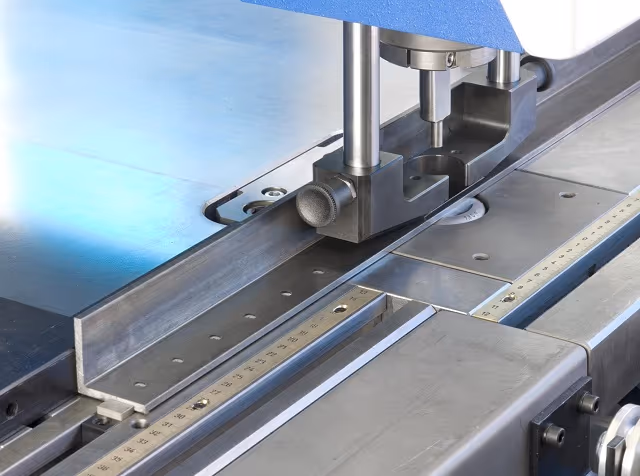

Tabuľa vysekávaného plechu sa jednoducho polohuje na pracovnom stole oproti manuálne prestaviteľným dorazom, prípadne digitálne pomocou jednotiek s LED displejom (opcia). Upínanie nástrojov je 100% kompatibilné s nástrojovým systémom Trumpf.

Hydraulický agregát je umiestnený v spodnej časti stola, čo sa okrem kompaktného prevedenia prejaví aj v nízkej celkovej úrovni hluku. Odpad, ktorý je vyseknutý do matrice prepadáva do integrovanej bedne v stole.

Možnosti technológie

Boschert EccoLine je vhodný pre jednoduché vysekávacie operácie, alebo ako technologický doplnok k CNC vysekávacím lisom a laserom. Vďaka štandardnej možnosti nastavenia dĺžky zdvihu hydraulického piestu je možné vykonávať aj tvárniace operácie.

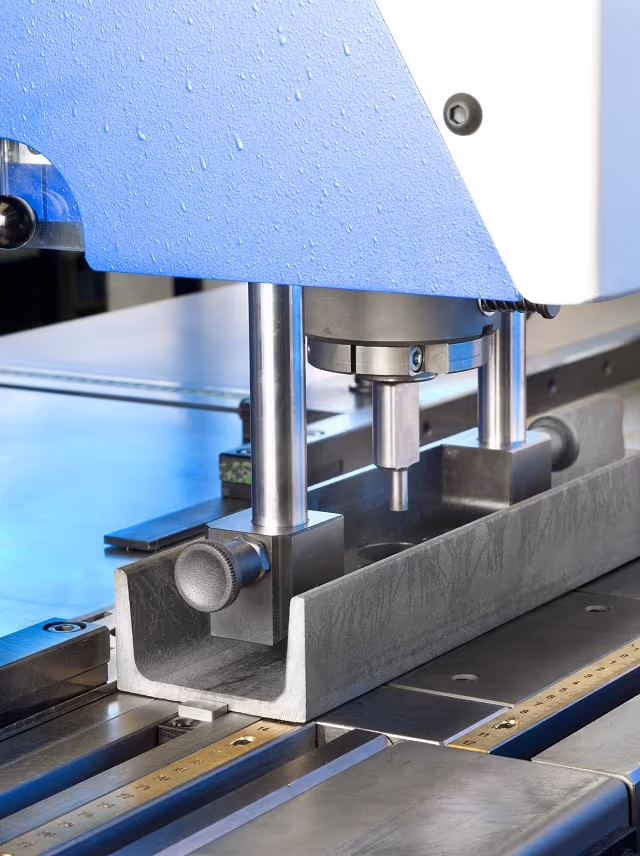

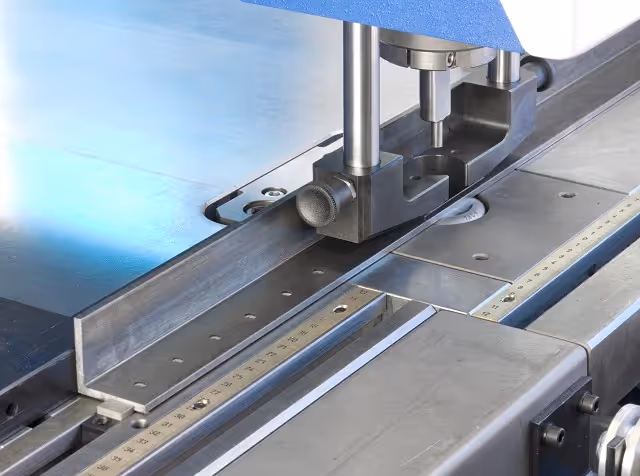

V ponuke aj prevedenie pre vysekávanie do profilov vysokých až 90 mm.

Vysekávacie nástroje

Pri vysekávaní často žiadne dve aplikácie nie sú rovnaké a každá požiadavka je iná. Dokáže ich splniť komplexná ponuka nástrojov a nástrojových systémov, ktorá je zameraná na maximálnu optimalizáciu produktivity a výrobných postupov.

Konštrukcia nástrojov, prémiové nástrojové ocele, povlaky a šírka sortimentu výrazne zvyšujú výkonnosť vysekávacích lisov pri vysekávacích a tvárniacich aplikáciách.

Vysekávacie nástroje

Technická špecifikácia

Boschert EccoLine 300 500 750
Formát plechu mm 300 x 500 500 x 1000 750 x 1500
Lisovacia sila kN 280 (400 opcia) 280 (400 opcia) 280 (400 opcia)
Max. hrúbka plechu mm 12,7 mm 12,7 mm 12,7
Nástrojový systém   Trumpf Trumpf Trumpf
Max. priemer nástroja mm 105 105 105
