E-Brake Mini Cell
Rychlý přechod mezi různými vyráběnými díly. Kompaktní a kompletní ohýbací buňka, ideální pro plně automatickou výrobu menších a složitých dílů.
Vysoká maximální hmotnost a rozměry dílu.

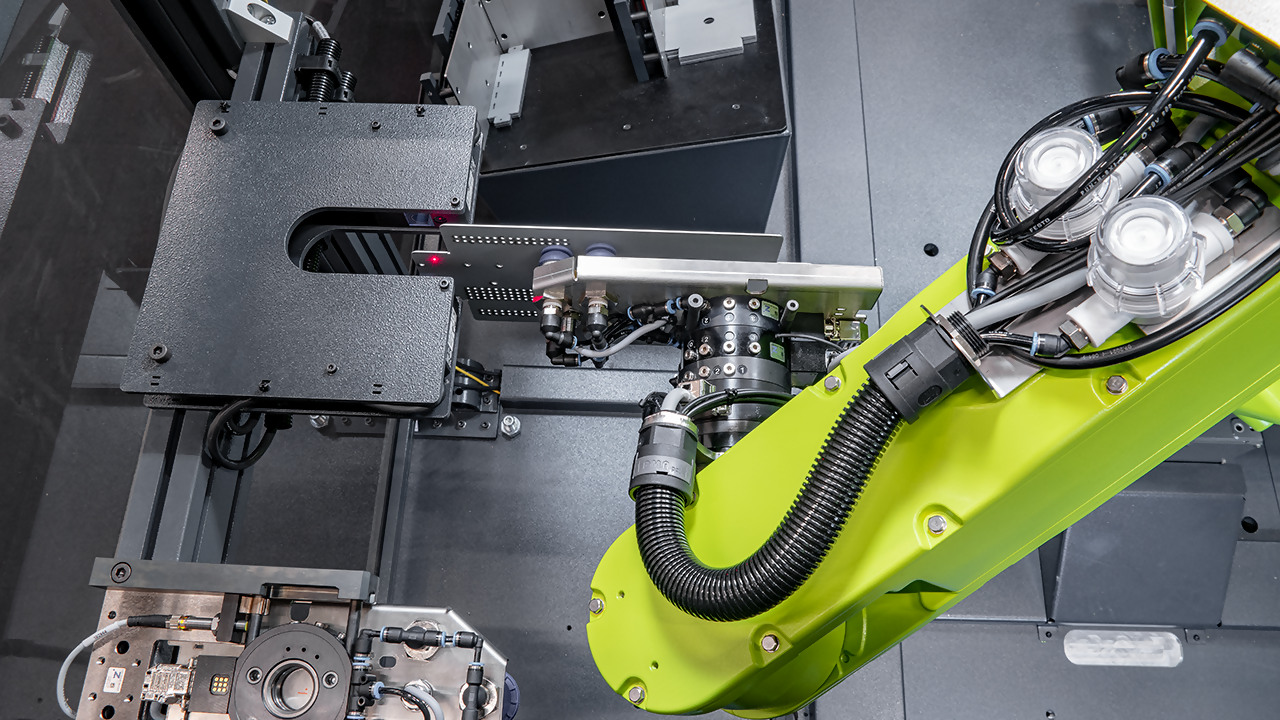

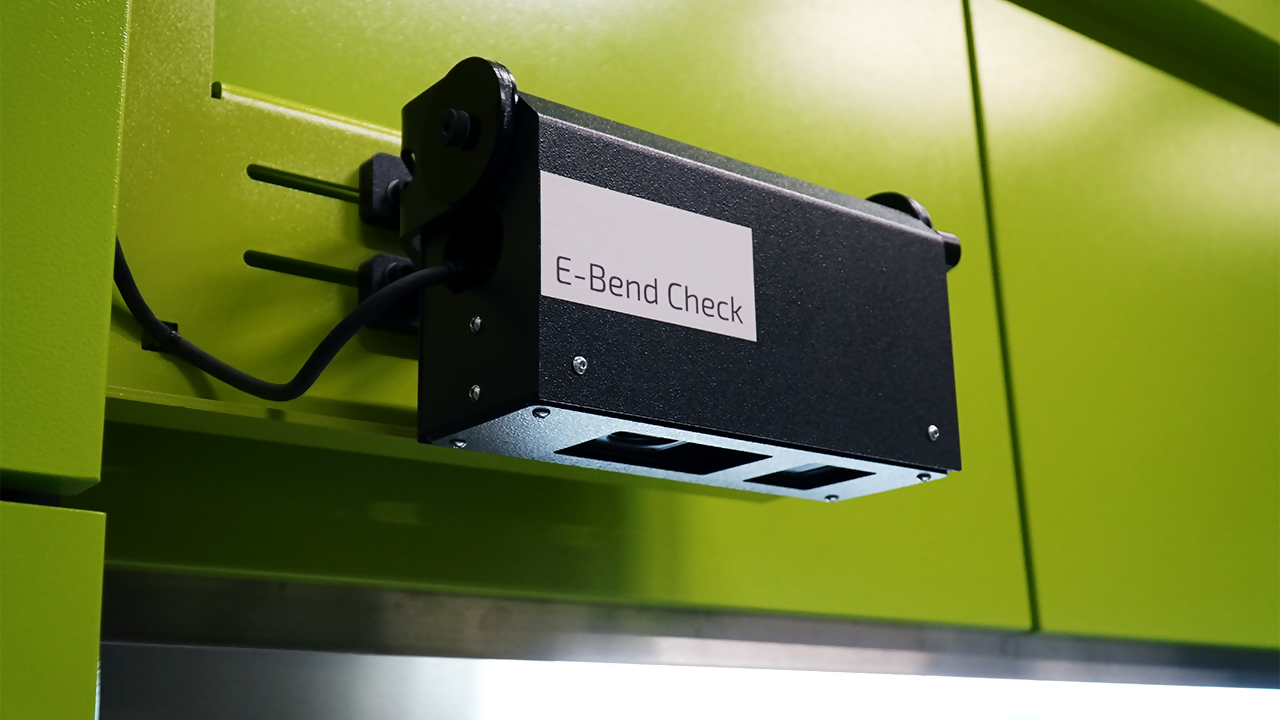

Bezkontaktní měření tloušťky plechu a úhlu ohybu.
Automatická výměna nástrojů a robotických gripperů.

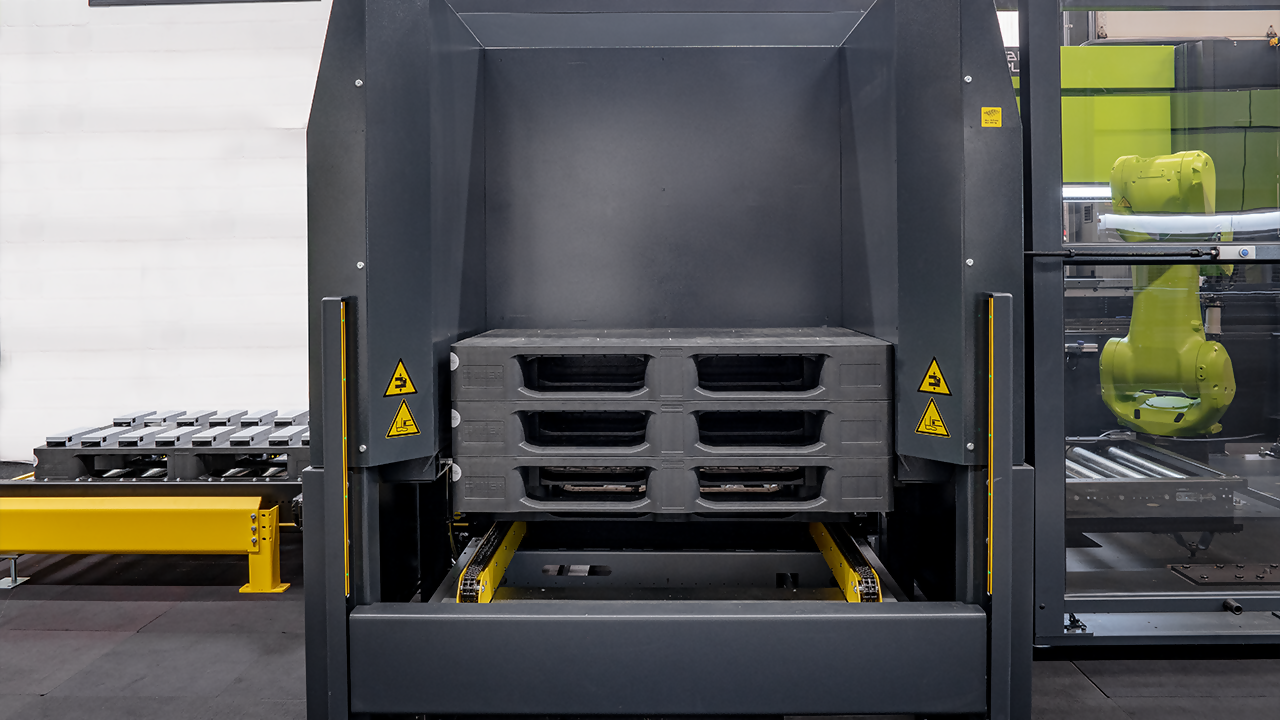

Nabídka různých vstupních, výstupních a skladovacích systémů.
Jednoduché offline programování.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

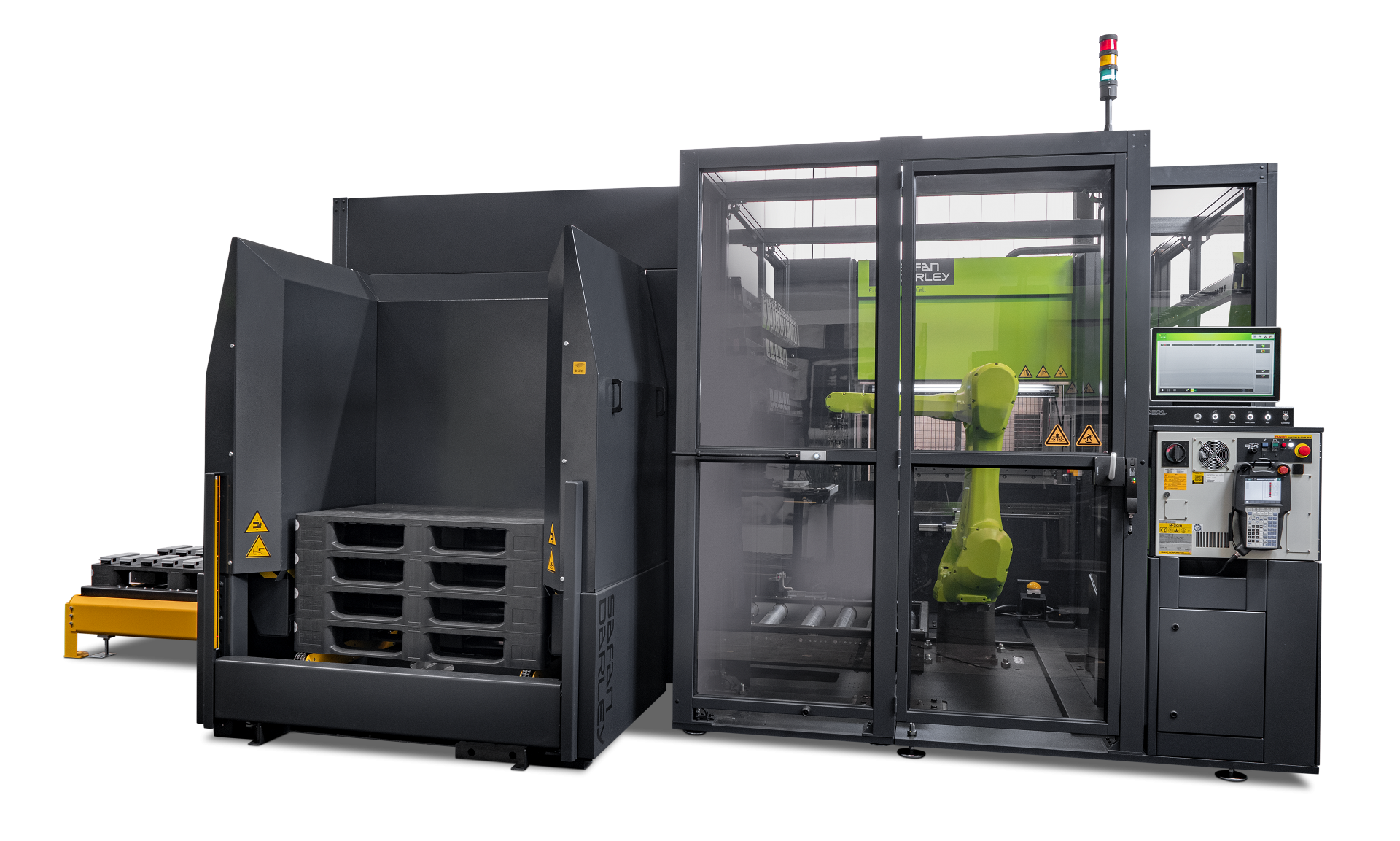

Mini Cell je kompaktní a kompletní ohýbací buňka se všemi výhodami servoelektrického ohraňovacího lisu SafanDarley E-Brake 35 a robota Fanuc s vysokým užitečným zatížením. Je ideální pro plně automatickou výrobu menších a složitých dílů a umožňuje rychlý přechod mezi různými vyráběnými díly.

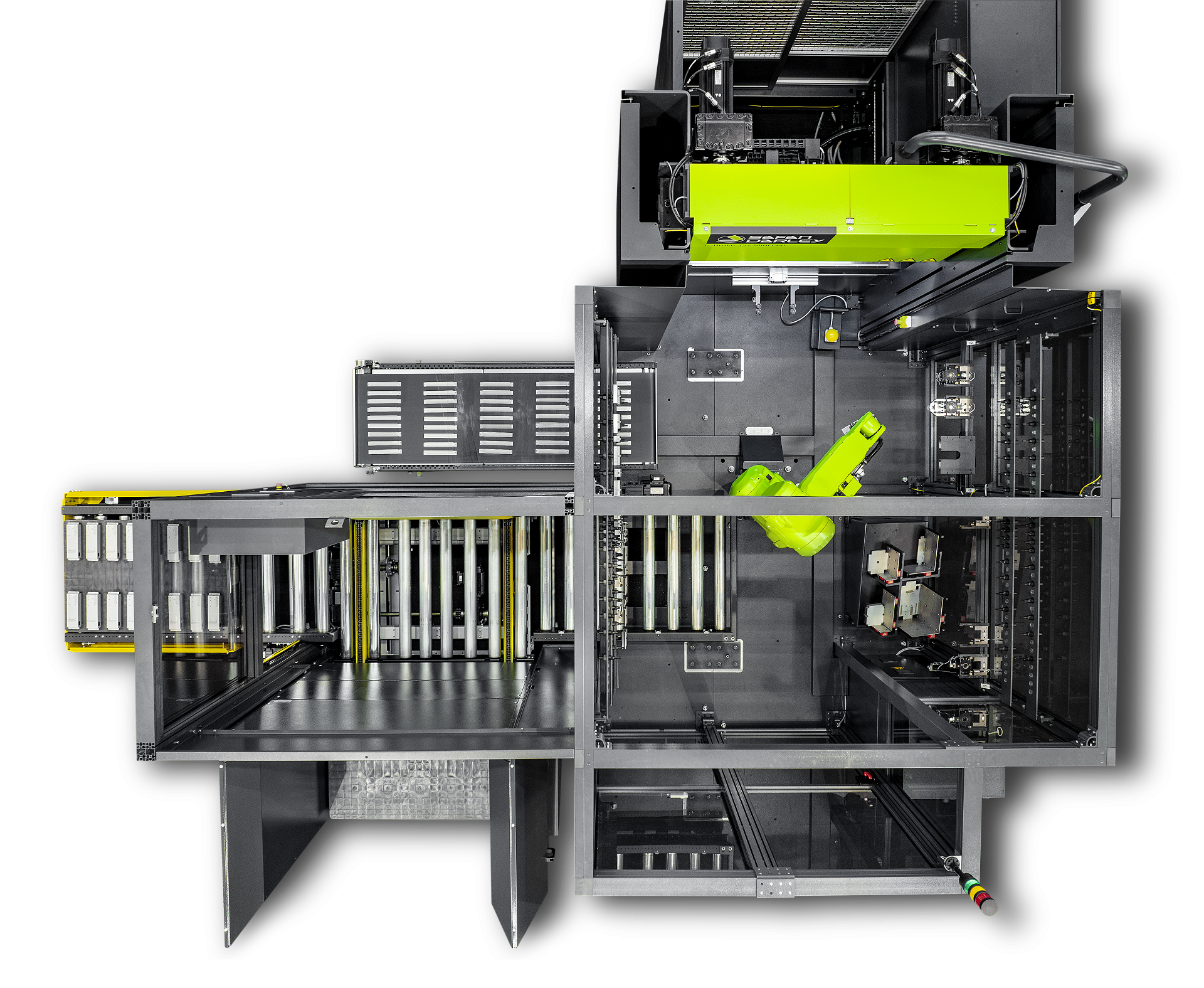

Buňka má modulární konstrukci, takže je možné přidat pouze potřebné vybavení, jako je automatická výměna nástrojů a gripperů, různé typy systémů pro vstup, výstup a skladování hotových dílů.
Možnosti technologie

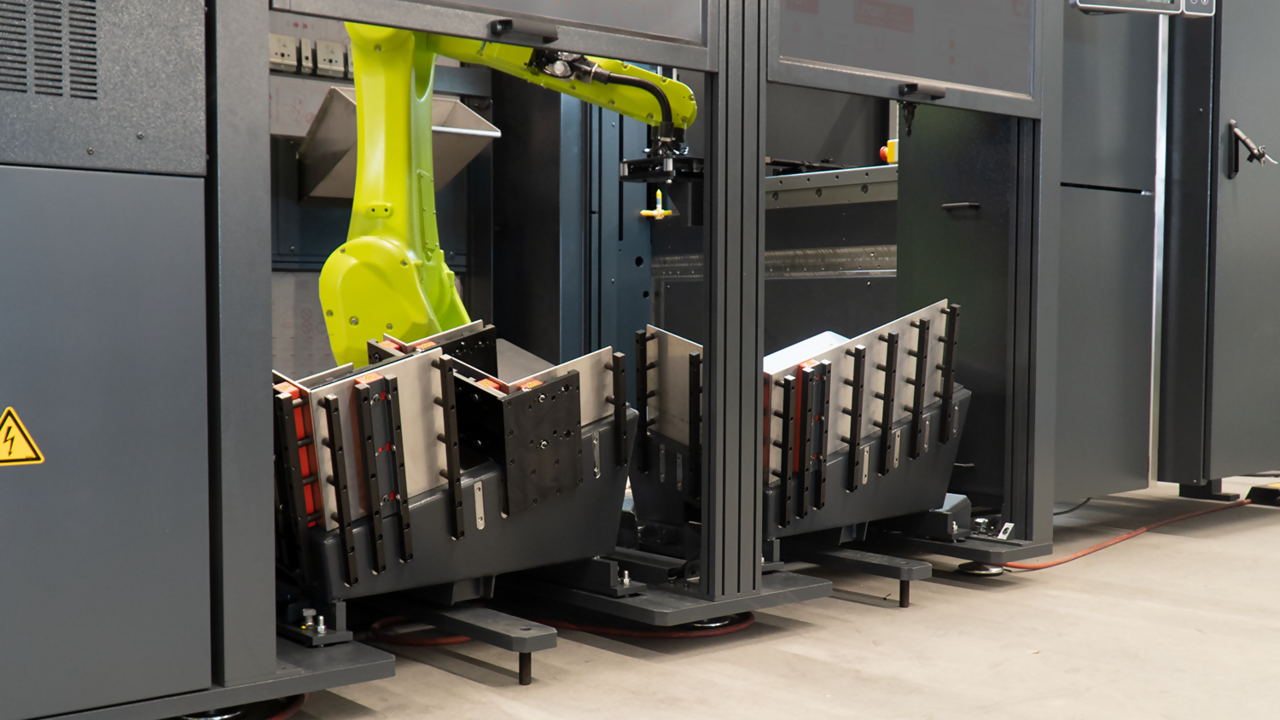

Na vstupní straně je Mini Cell vybavena dvojitými dveřmi. Přidáním dalšího stolu se zdvojnásobila kapacita a zvýšila produktivita. To umožňuje provoz po dobu delší než 8 hodin bez zásahu obsluhy.

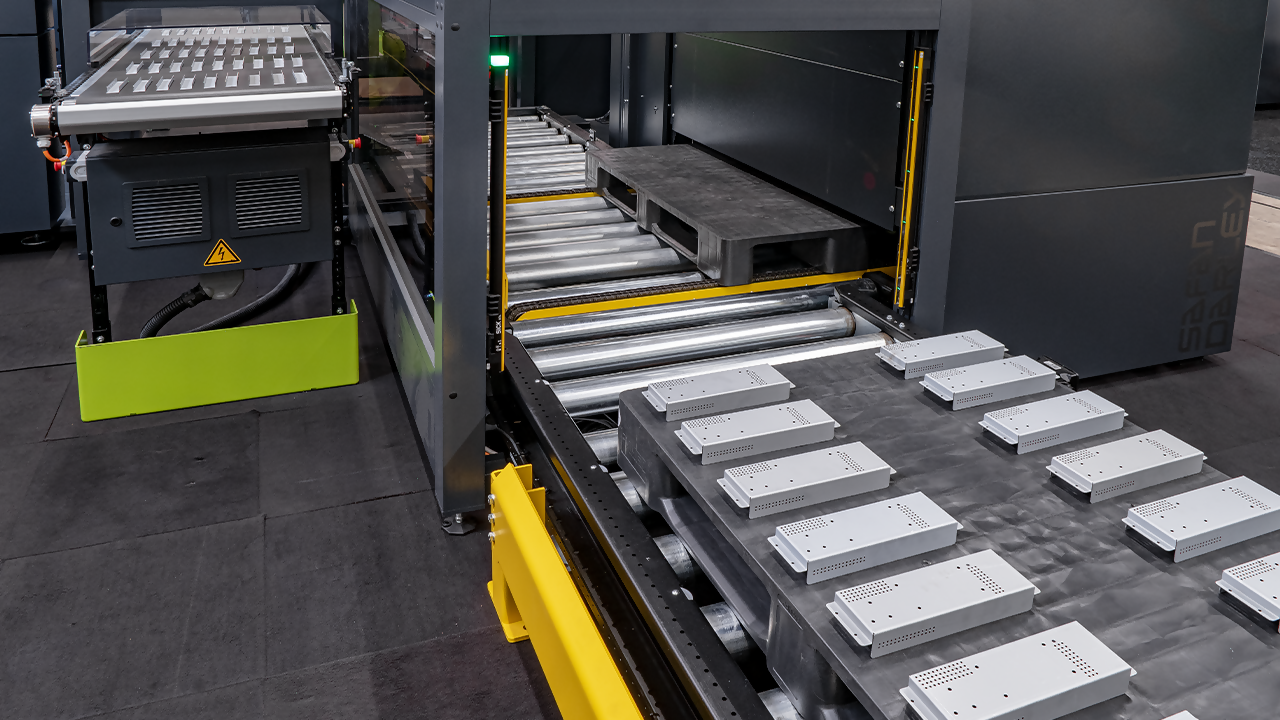

Díky variabilně konfigurovatelným vstupním stolům, výstupním systémům a skluzům dosahuje buňka optimální účinnosti.
Technická specifikace
|
SafanDarley E-Brake Mini Cell |
||
| Princip pohonu ohraňovacího lisu | servoelektrický | |
| Lisovací síla | kN | 350 |
| Lisovací délka | mm | 1 275 |
| Průchod mezi stojany | mm | 1 350 |
| Zdvih horního beranu | mm | 300 |
| Maximální otevření mezi upínáním | mm | 515 |
| Hloubka zadního dorazu v ose X | mm | 1 000 |
| Průmyslový robot | Fanuc | |
| Užitečné zatížení robota | kg | 25 |
| Maximální hmotnost dílu | kg | 15 |
| Minimální rozměr dílu | mm | 50 x 100 |
| Maximální rozměr dílu | mm | 600 x 800 |
| Zastavěná plocha | mm | 5 000 x 2 600 |
