R-Brake
Vysoká produktivita při nižších nákladech s revolučním konceptem robotické buňky. Robotické rameno je integrováno v horní části ohraňovacího lisu, podlaha před lisem zůstává volná.
100% elektrický ohraňovací lis.
Zadní doraz pokrývá celou pracovní délku.
Dílčí procesy lze implementovat před i po ohýbání.
Zcela volná podlahová plocha před strojem.
Rychlý a snadný přechod na ruční ohýbání.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

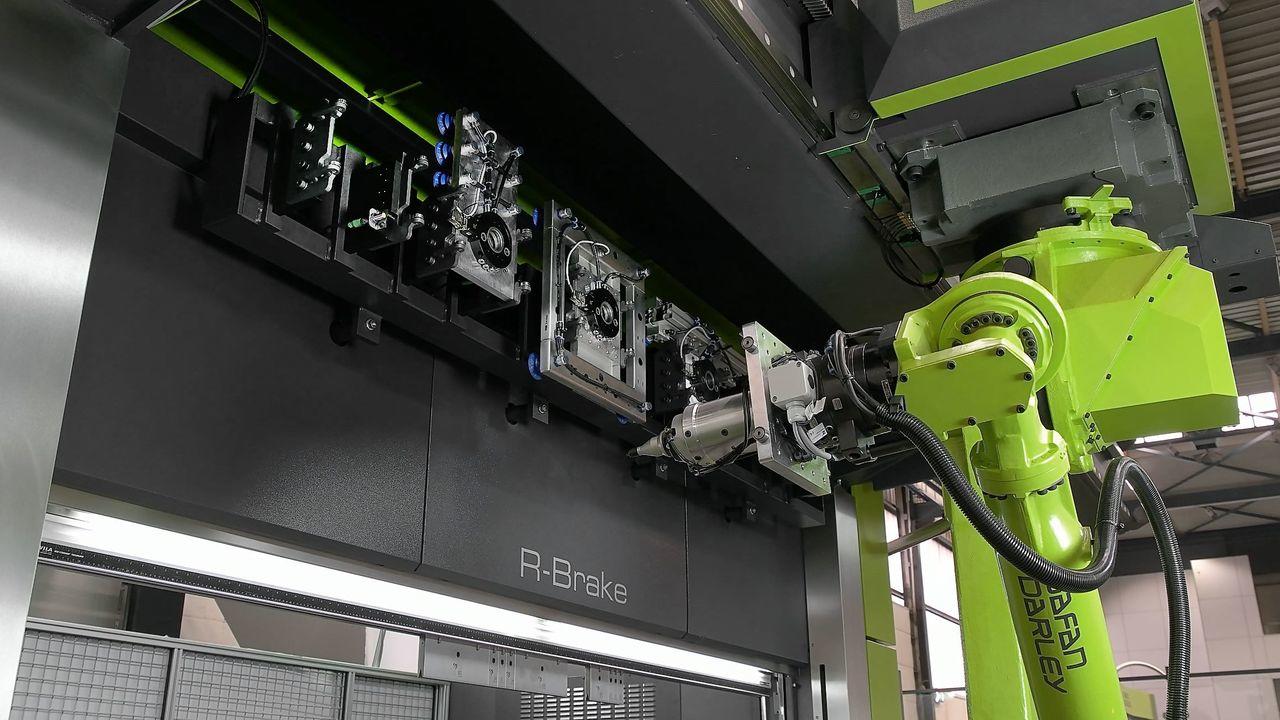

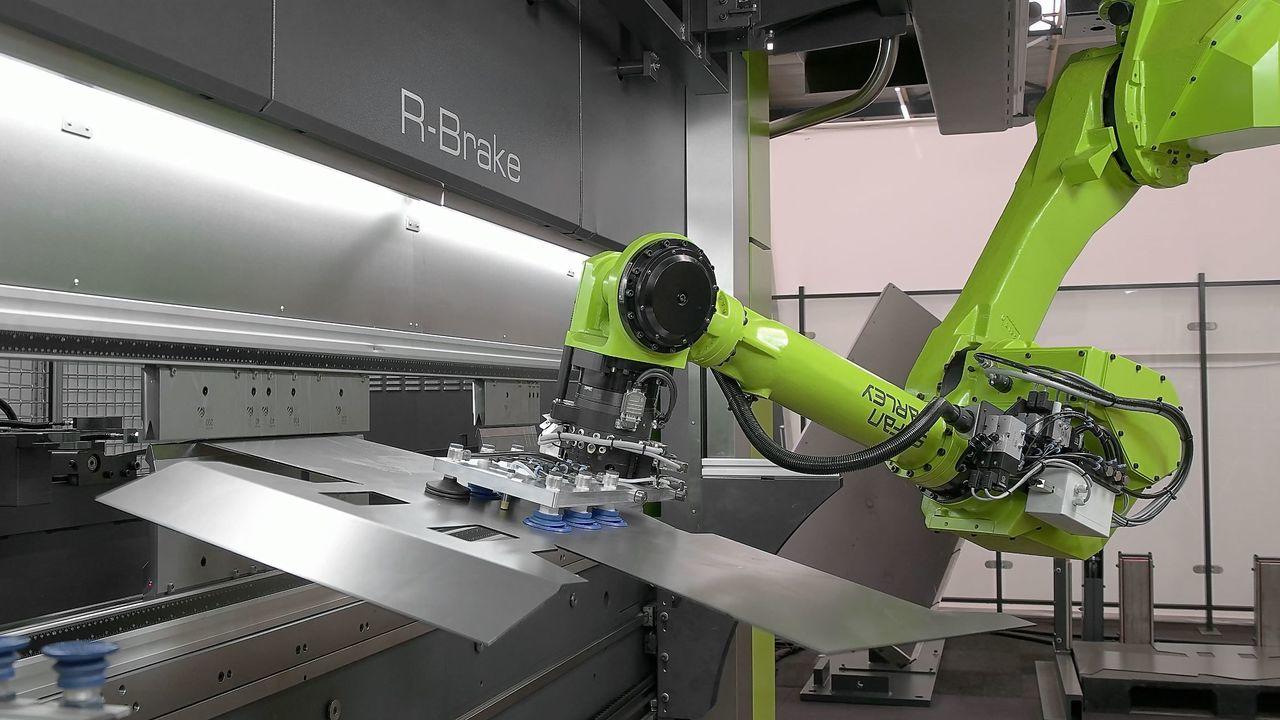

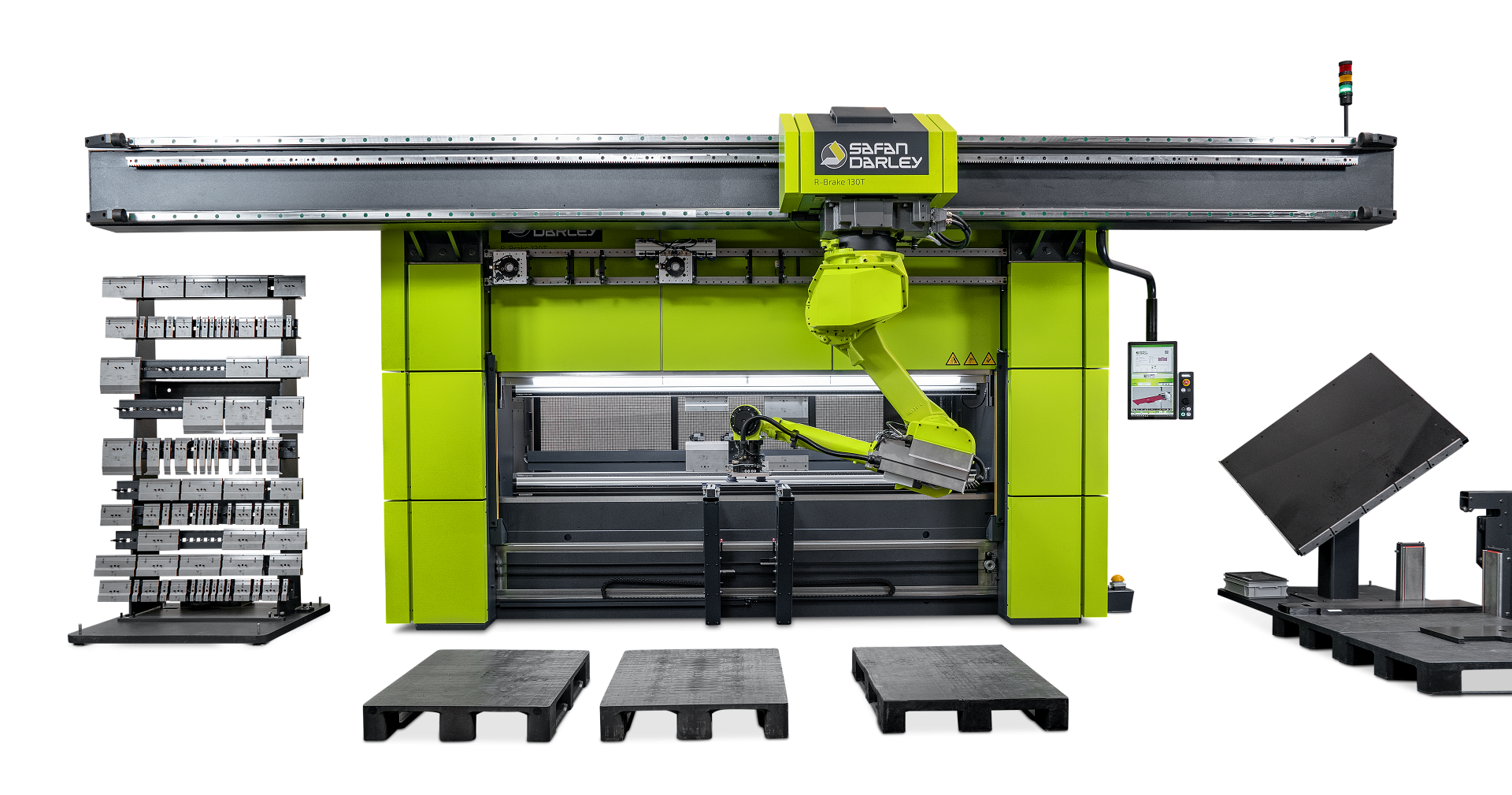

R-Brake je revoluční koncept robotické ohýbací buňky založený na servopoháněném elektrickém ohraňovacím lisu SafanDarley E-Brake. Ohraňovací lis a robot jsou integrovány do jednoho systému. Robotické rameno se pohybuje horizontálně po dráze v horní části lisu. Standardní zásobník gripperů je připevněn k rámu na přední straně.
Podlaha před strojem zůstává volná pro umístění stolů a palet na výchozí materiál a hotové díly. Konfigurace vykládacího systému může být upravena podle potřeb zákazníka.
Možnosti technologie
K dispozici je standardní konfigurace, ale díky modulární konstrukci je možné z široké nabídky vybrat pouze ty možnosti, které jsou skutečně potřebné. Výsledkem je ideální stroj pro konkrétní výrobní požadavky.

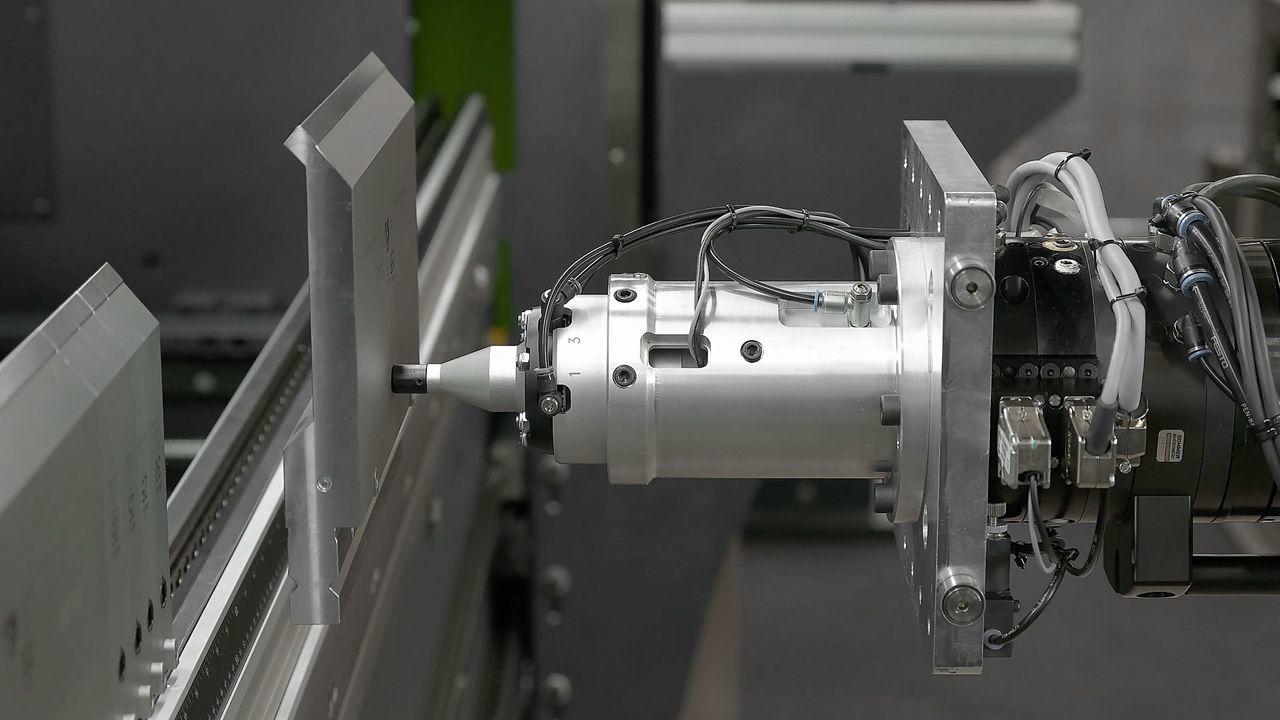

Možnost prodloužení pojezdu robota po traverze a rozšíření zásobníků nástrojů a gripperů.
Technická specifikace
|
SafanDarley R-Brake |
||
| Princip pohonu ohraňovacího lisu | servoelektrický | |
| Lisovací síla | kN | 1 300 |
| Lisovací délka | mm | 3 060 |
| Průchod mezi stojany | mm | 3 160 |
| Zdvih horního beranu | mm | 300 |
| Maximální otevření mezi upínáním | mm | 615 |
| Hloubka zadního dorazu v ose X | mm | 1 000 |
| Průmyslový robot | Fanuc | |
| Užitečné zatížení robota | kg | 70 (Volitelně 130 kg) |
| Maximální hmotnost dílu | kg | 50 (Volitelně 70 kg) |
| Minimální rozměr dílu | mm | 200 x 200 |
| Maximální rozměr dílu | mm | 850 x 3 000 |
| Pojezd robota po traverze | mm | 6 000 - 8 000 - 10 000 |
| Zastavěná plocha | mm | 6 500 x 12 500 (14 500 x 16 500) |
