H-Brake Ultra
Výběr z mnoha tonáží a délek hydraulických lisů, flexibilní řešení na míru.
Výběr z 19 velikostí, vysoká variabilita s dostupnou výbavou.
Kalené upínání horních a spodních nástrojů Wila NSCL a NSCR PREMIUM.
CNC řízený bombírovací stůl Wila NSCR PREMIUM.
Vynikající rozsah standardní výbavy.
Tandemová řešení s dvojitou pracovní délkou nebo s dvojitou kapacitou.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

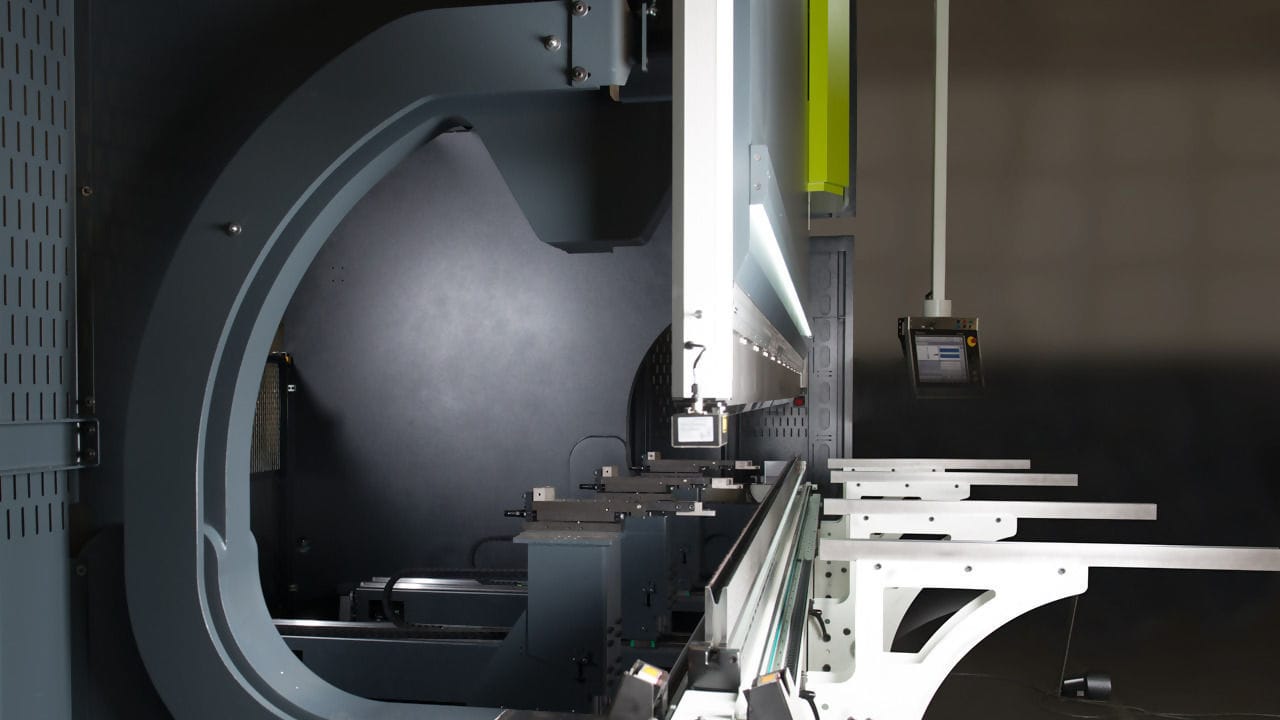

Nejnovější generace H-Brake Ultra navazuje na dlouhou tradici výroby hydraulických lisů v SafanDarley, což zaručuje spolehlivou produkci s nejvyšší úrovní přesnosti a produktivity. Rám tvoří svařovaná a šroubovaná konstrukce. Robustní bočnice s vyložením C-rámu 420 mm je možné zvětšit na 800 mm, případně jako speciál i více.
Pro velmi komplexní výrobky, kde je např. potřeba jejich úplného uzavření, může být vhodným řešením „roh“ na jednom nebo druhém konci beranu. Díky tomu nedojde ke kolizi plechu s beranem.
Možnosti technologie
Vysoká variabilita lisovací síly a délky u SafanDarley H-Brake Ultra v kombinaci s dostupnou výbavou přizpůsobí lis individuálním požadavkům. Rozsah drah a počet CNC řízených os zadního dorazu umožňuje ohýbání širokého spektra výrobků.
S laserovým měřením úhlu E-Bend L Blue je už první ohyb perfektní, přesnost měření je ± 0,35°.
Software
AutoPOL BendSim Unfold
AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního výrobku.
Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.
Automatizace
Součástí automatizovaných řešení je jeden nebo více robotů, které jsou vybaveny pneumatickými, magnetickými nebo mechanickými držáky výrobků. Hlavní robot může být umístěn buď na pevné pozici, nebo na pojezdových kolejnicích před ohraňovacím lisem, případně na portálu.
Systémy je možné vybavit různými doplňkovými funkcemi a technologiemi s propojením na jiné výrobní procesy před, nebo po ohraňování.
Ohraňovací nástroje
Moderní technologie ohraňování zvyšují produktivitu výroby. Aby mohla být tato priorita splněna, jsou k tomu nutné správné ohraňovací nástroje, upínací systémy a bombírovací stoly.
U ohraňovacích nástrojů úroveň jejich kvality garantuje použitý základní materiál, tepelné zpracování pracovních ploch, maximální zatížení, přesnost tolerancí rozměrů a rozsah nabídky tvarů, velikostí a segmentací.
Technická specifikace
| SafanDarley H-Brake Ultra | 175.32 | 175.37 | 175.42 | 175.51 | 175.62 | |
| Princip pohonu | hydraulický | |||||
| Lisovací síla | kN | 1750 | 1750 | 1750 | 1750 | 1750 |
| Lisovací délka | mm | 3230 | 3655 | 4250 | 5100 | 6120 |
| Průchod mezi bočnicemi | mm | 2740 | 3250 | 3760 | 4360 | 5100 |
| Max. otevření mezi upínáními | mm | 650 | 650 | 650 | 650 | 650 |
| Hloubka zadního dorazu v ose X | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
| SafanDarley H-Brake Ultra | 230.32 | 230.37 | 230.42 | 230.51 | 230.62 | |
| Princip pohonu | hydraulický | |||||
| Lisovací síla | kN | 2300 | 2300 | 2300 | 2300 | 2300 |
| Lisovací délka | mm | 3230 | 3655 | 4250 | 5100 | 6120 |
| Průchod mezi bočnicemi | mm | 2740 | 3250 | 3760 | 4360 | 5100 |
| Max. otevření mezi upínáními | mm | 715 | 715 | 715 | 715 | 715 |
| Hloubka zadního dorazu v ose X | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
| SafanDarley H-Brake Ultra | 320.32 | 320.37 | 320.42 | 320.51 | 320.62 | |
| Princip pohonu | hydraulický | |||||
| Lisovací síla | kN | 3200 | 3200 | 3200 | 3200 | 3200 |
| Lisovací délka | mm | 3230 | 3655 | 4250 | 5100 | 6120 |
| Průchod mezi bočnicemi | mm | 2740 | 3250 | 3760 | 4360 | 5100 |
| Max. otevření mezi upínáními | mm | 715 | 715 | 715 | 715 | 715 |
| Hloubka zadního dorazu v ose X | mm | 1300 | 1300 | 1300 | 1300 | 1300 |
| SafanDarley H-Brake Ultra | 400.32 | 400.42 | 400.51 | 400.62 | |
| Princip pohonu | hydraulický | ||||
| Lisovací síla | kN | 4000 | 4000 | 4000 | 4000 |
| Lisovací délka | mm | 3230 | 4250 | 5100 | 6120 |
| Průchod mezi bočnicemi | mm | 2740 | 3760 | 4360 | 5100 |
| Max. otevření mezi upínáními | mm | 715 | 715 | 715 | 715 |
| Hloubka zadního dorazu v ose X | mm | 1300 | 1300 | 1300 | 1300 |
