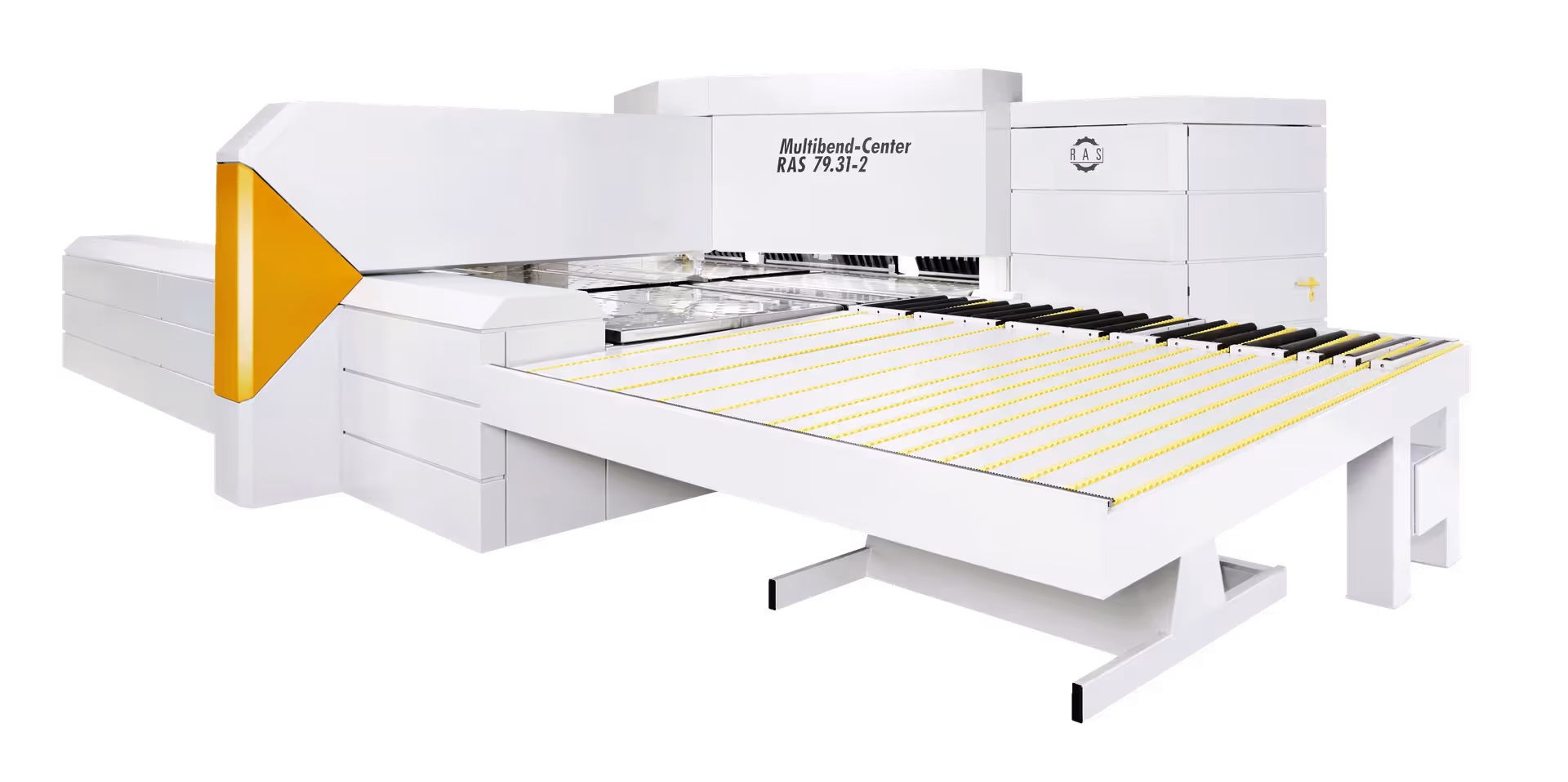

Multibend - Center
Nejvyšší úroveň plně automatizovaného ohýbání s rozšířením o automatizaci na vstupu a výstupu. Ohýbání s vysokou úrovní přesnosti, flexibility, opakovatelnosti a produktivity.
Popis technologie

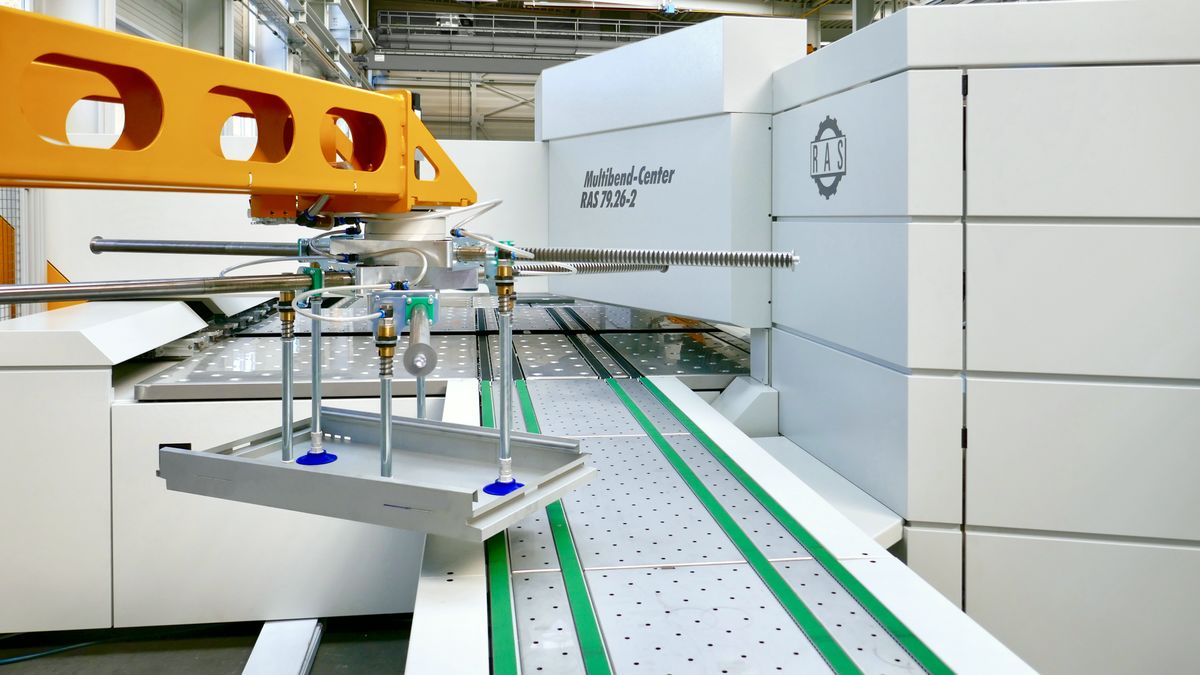

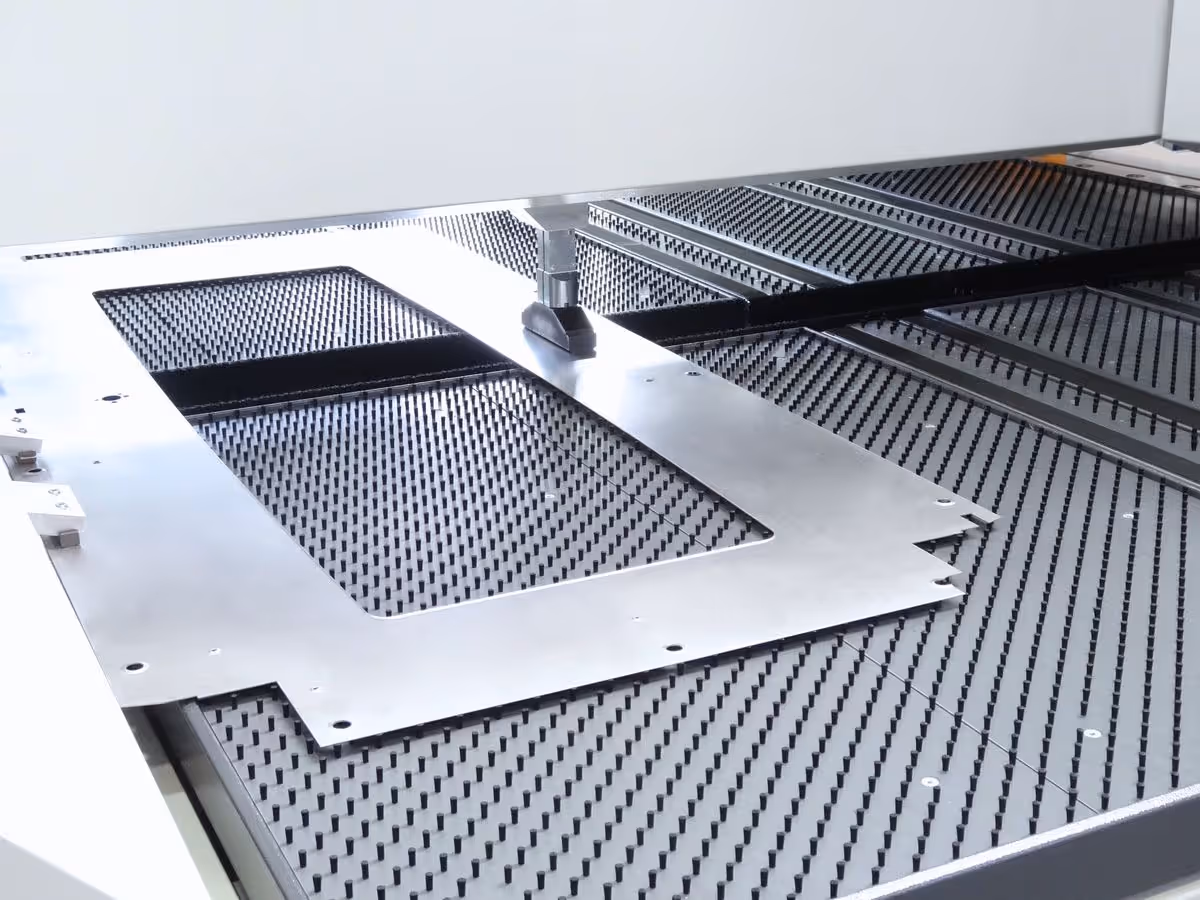

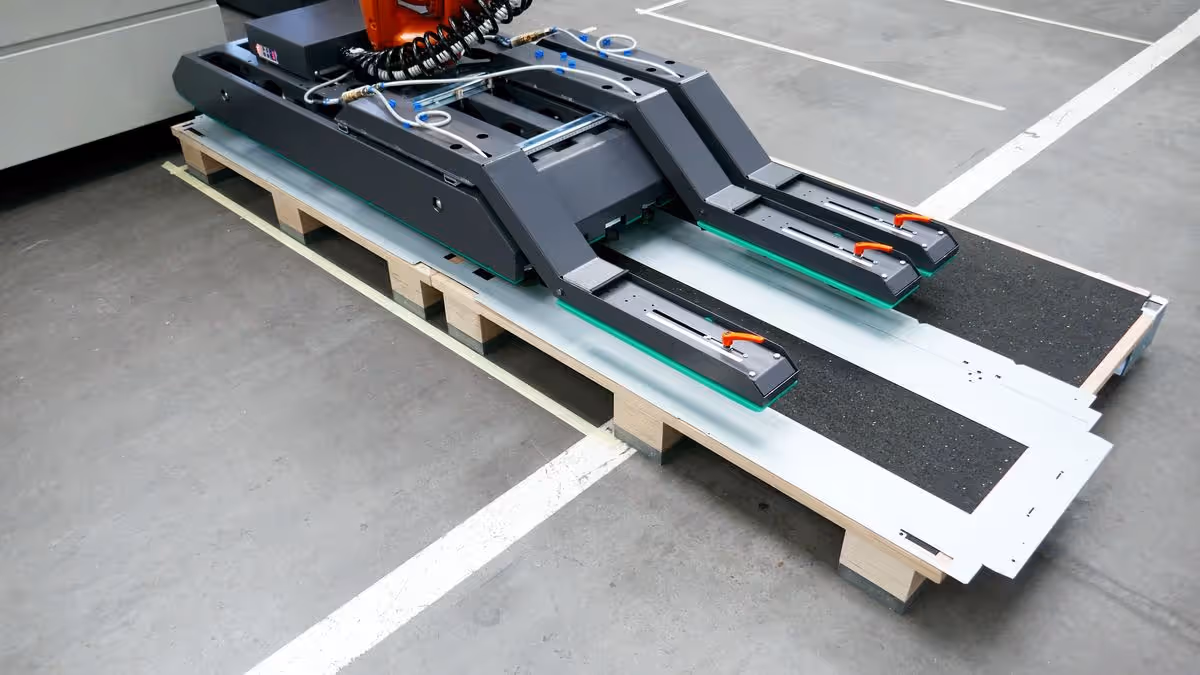

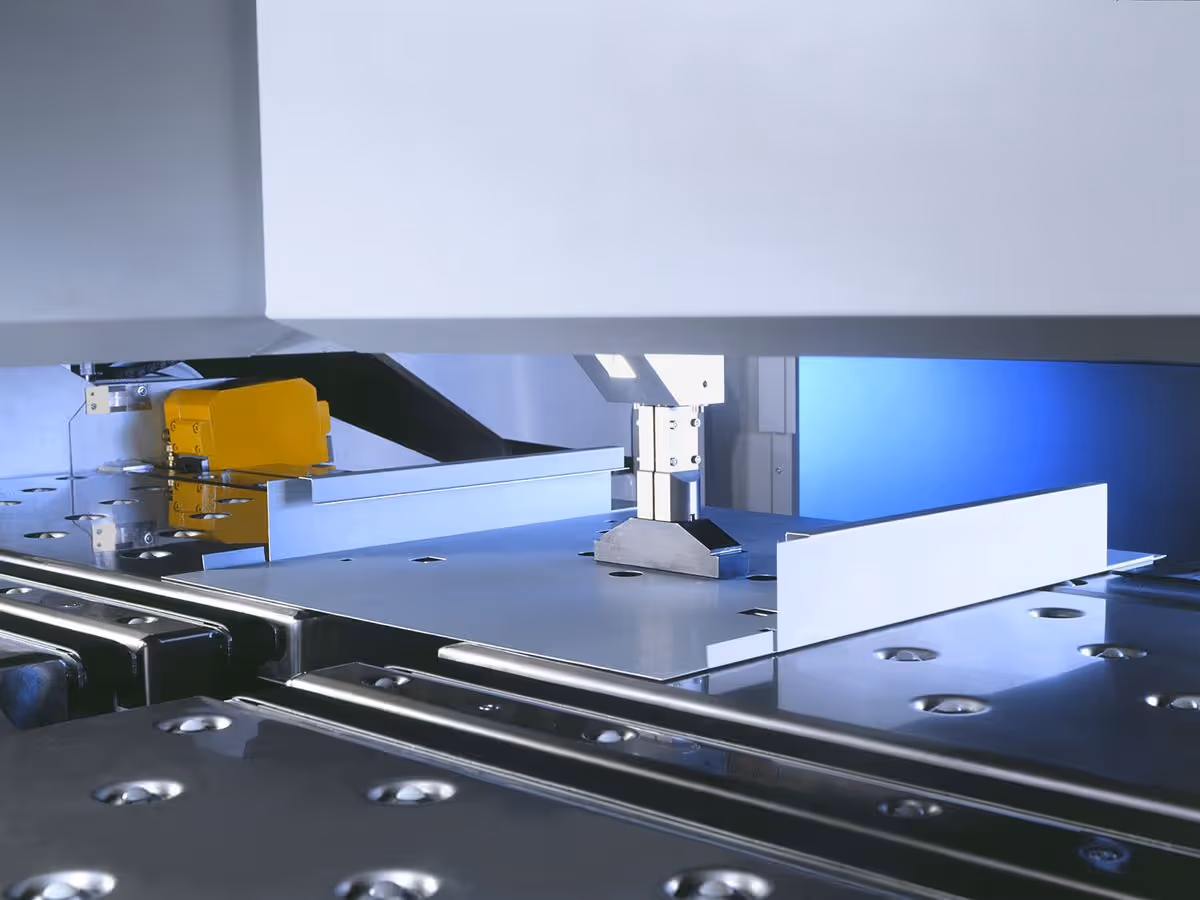

Po založení polotovaru přesný skener zaměří i nejsložitější tvary bez potřeby mechanického dotyku. Dále už vše probíhá plně automaticky. Nakládací manipulátor přesune polotovar k hlavnímu manipulátoru, který s ním přesně polohuje a rotuje během celého ohýbacího cyklu.

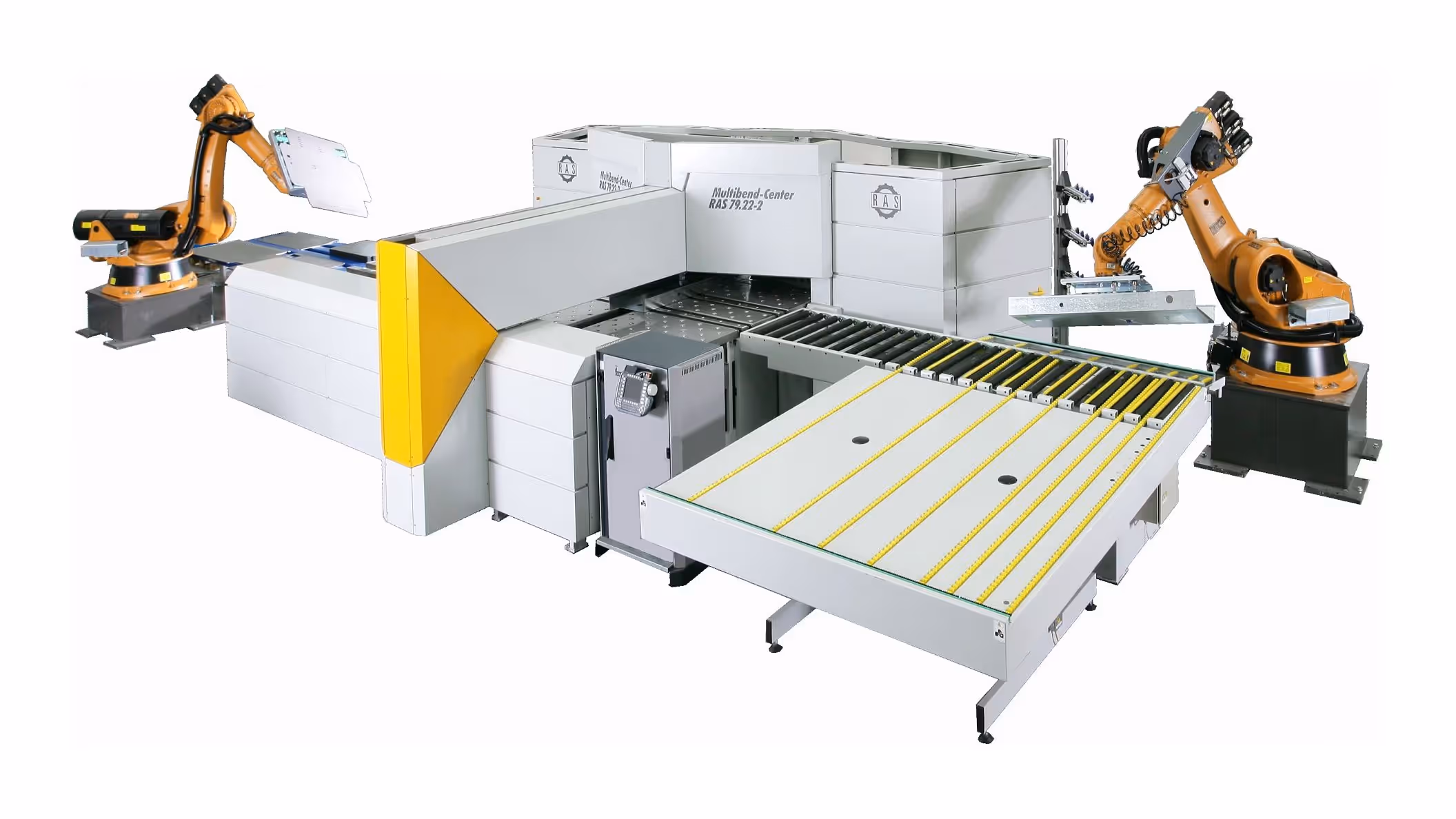

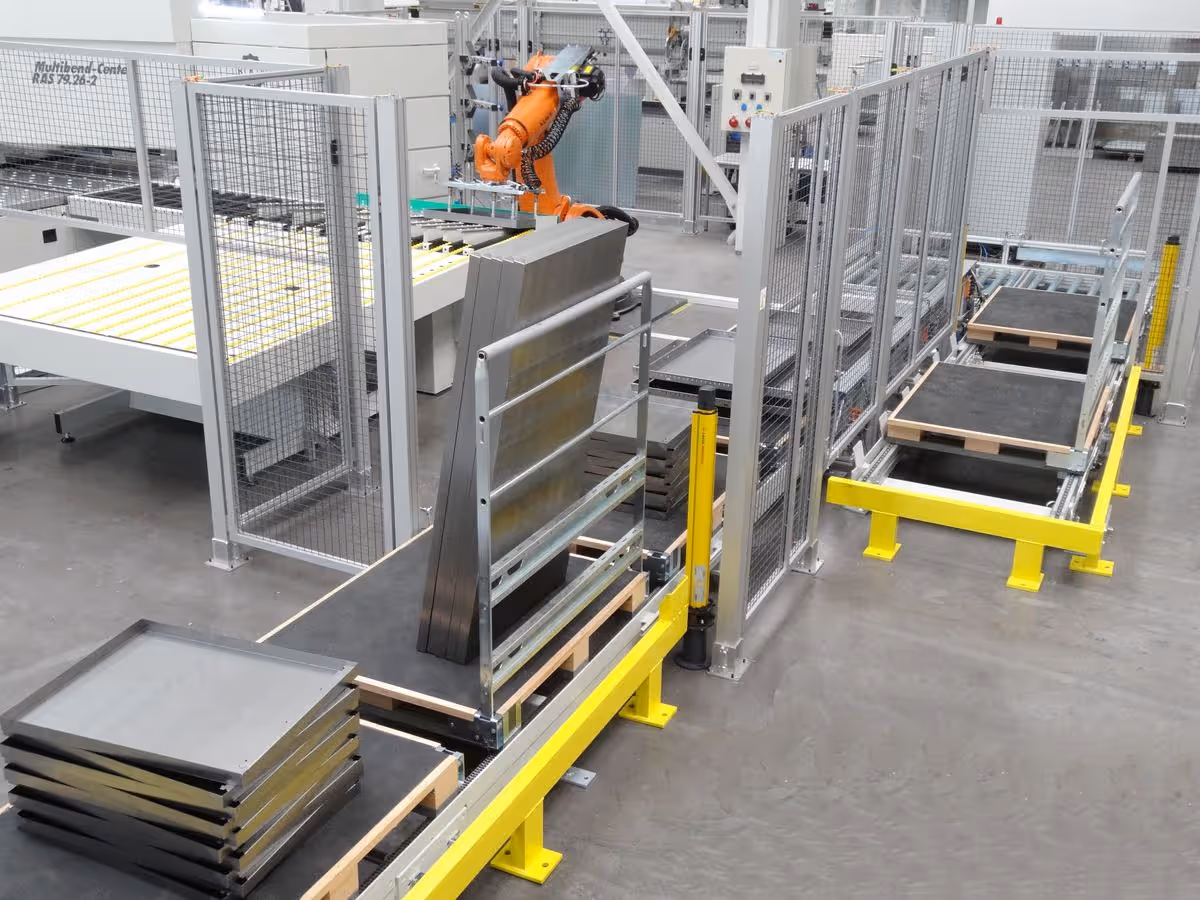

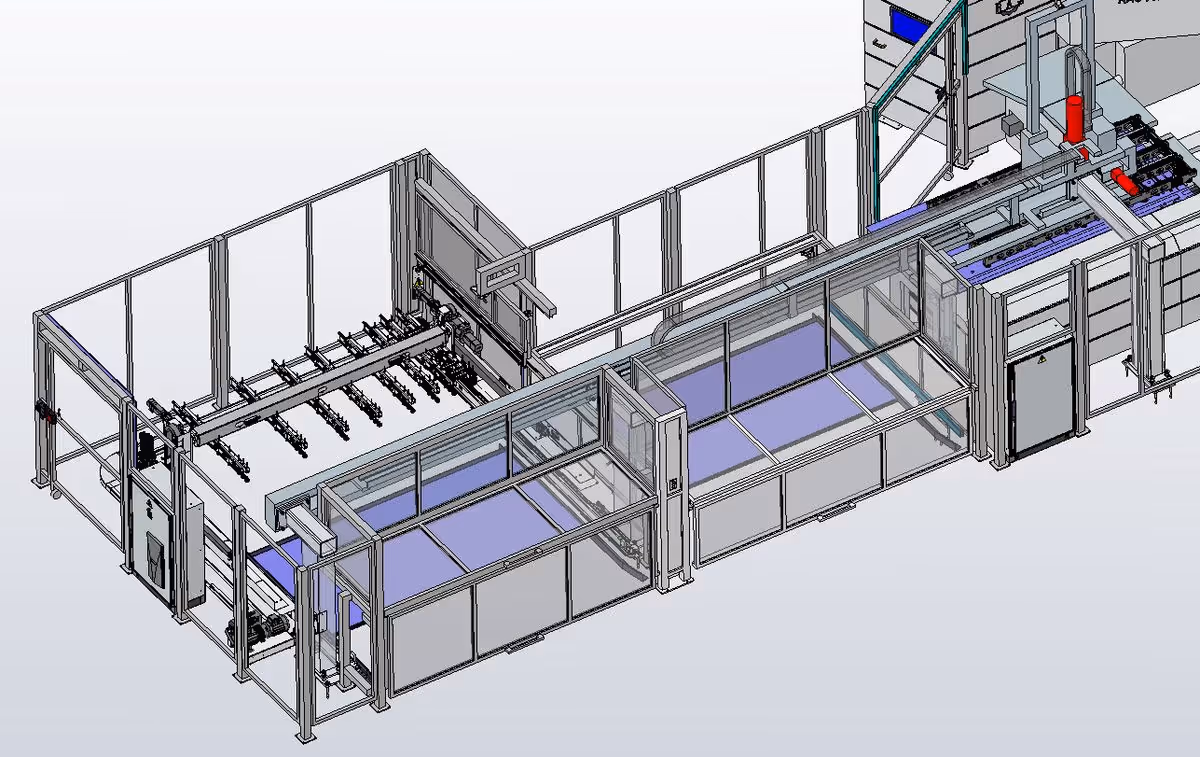

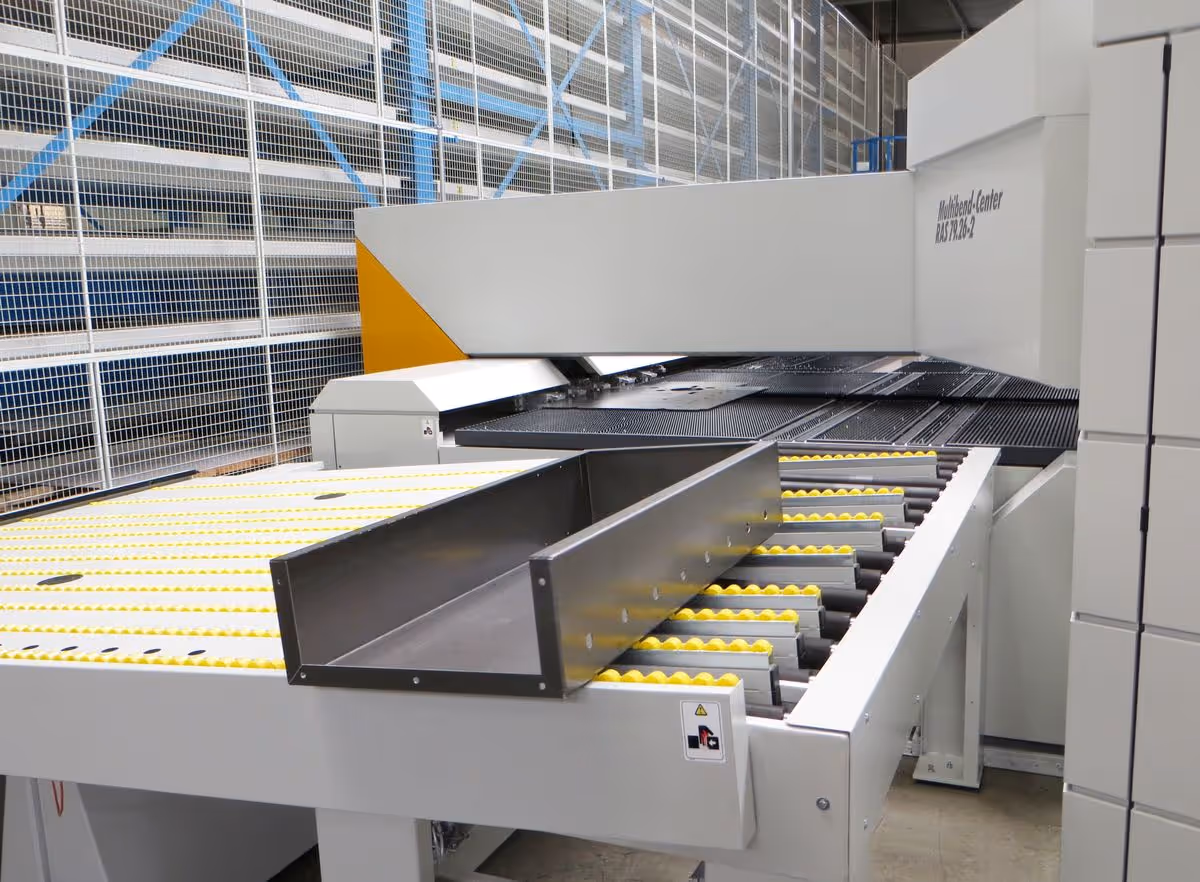

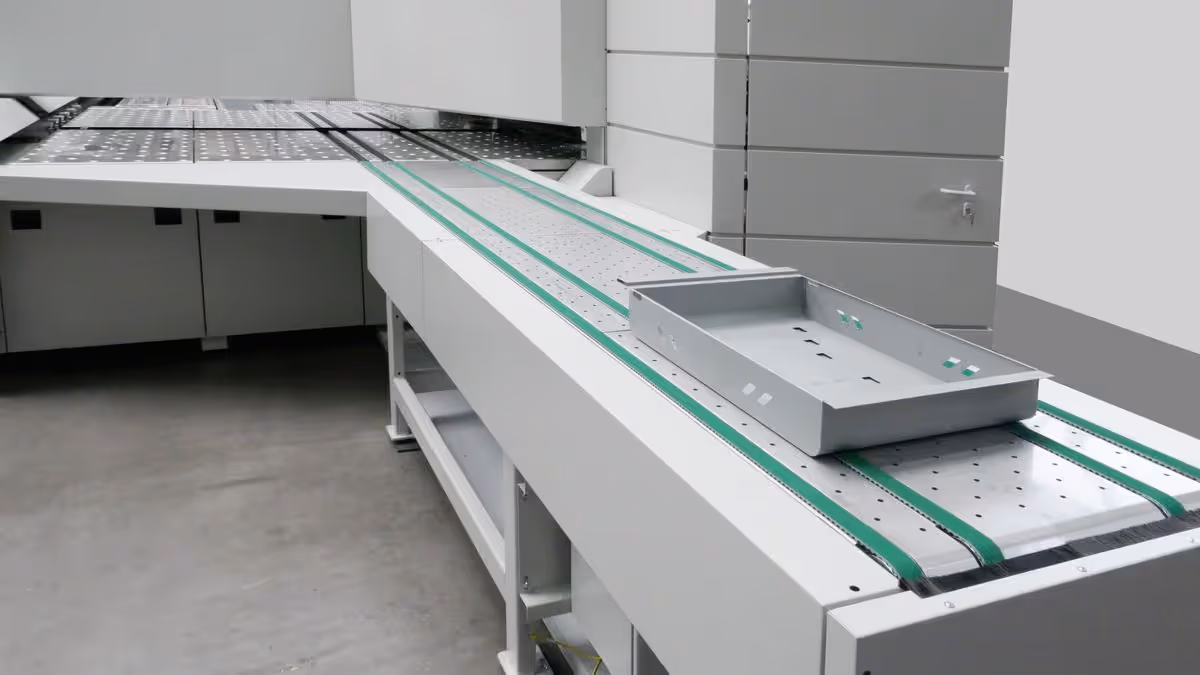

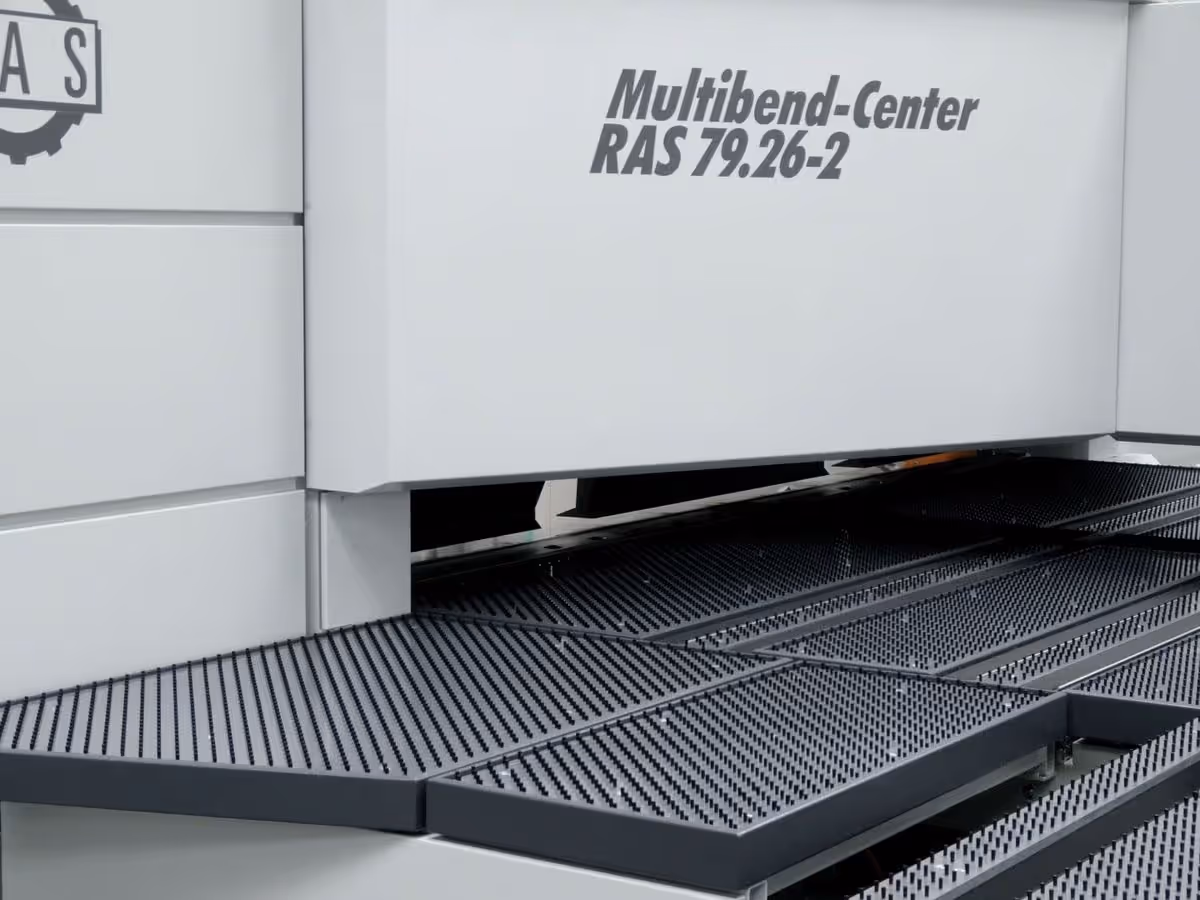

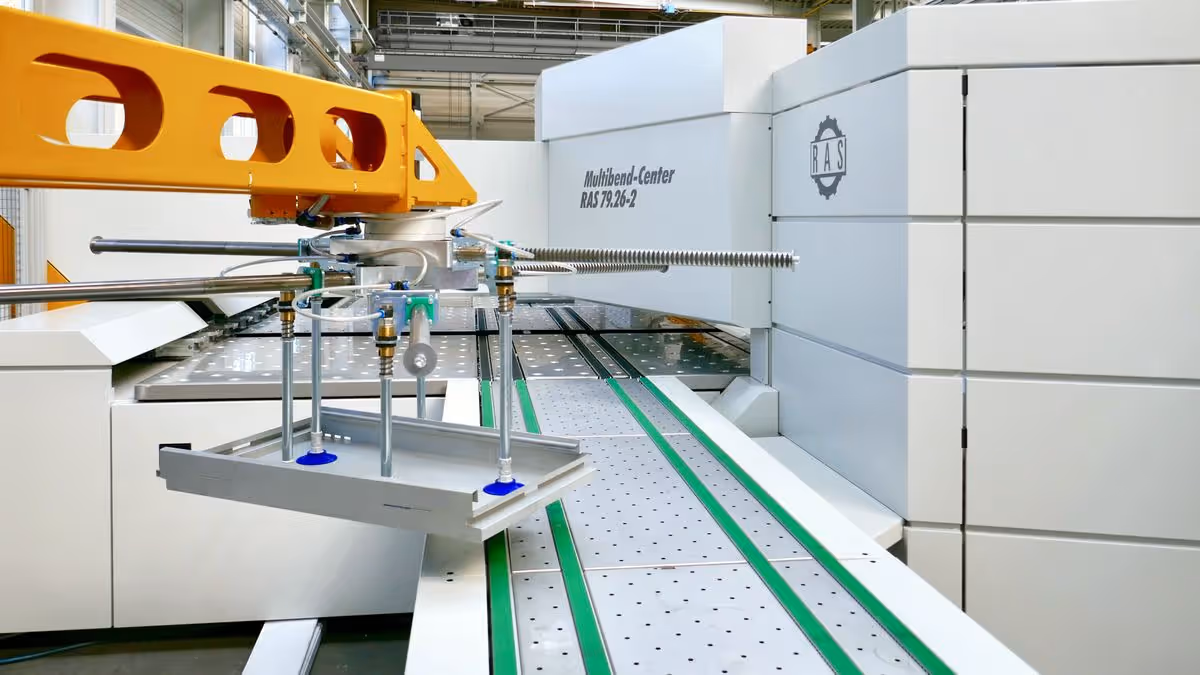

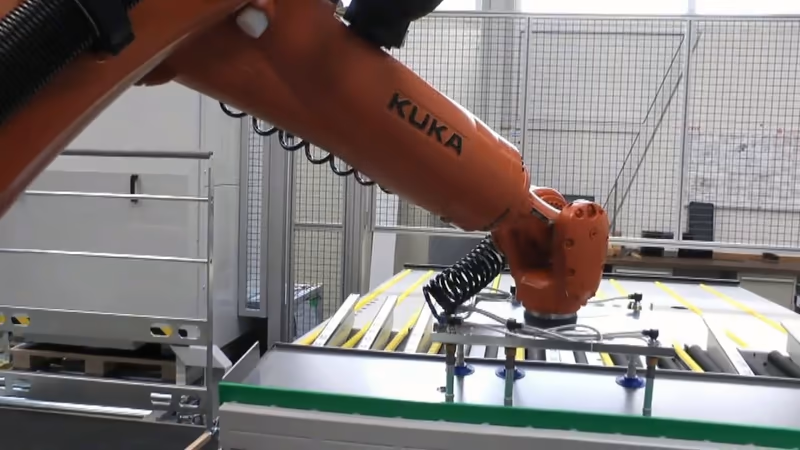

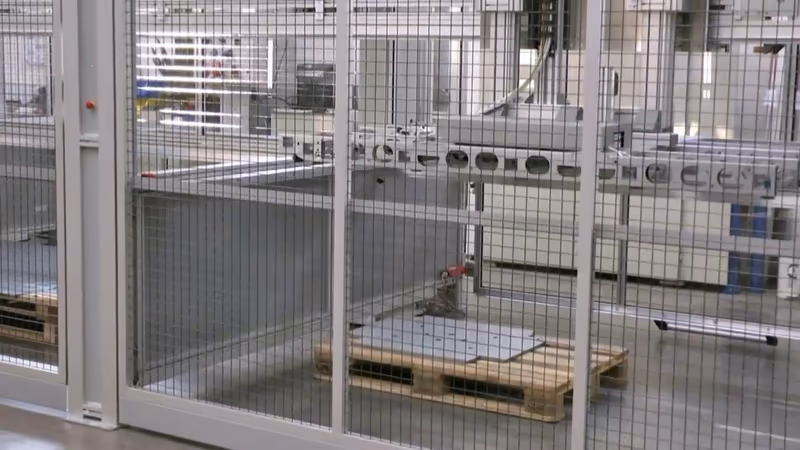

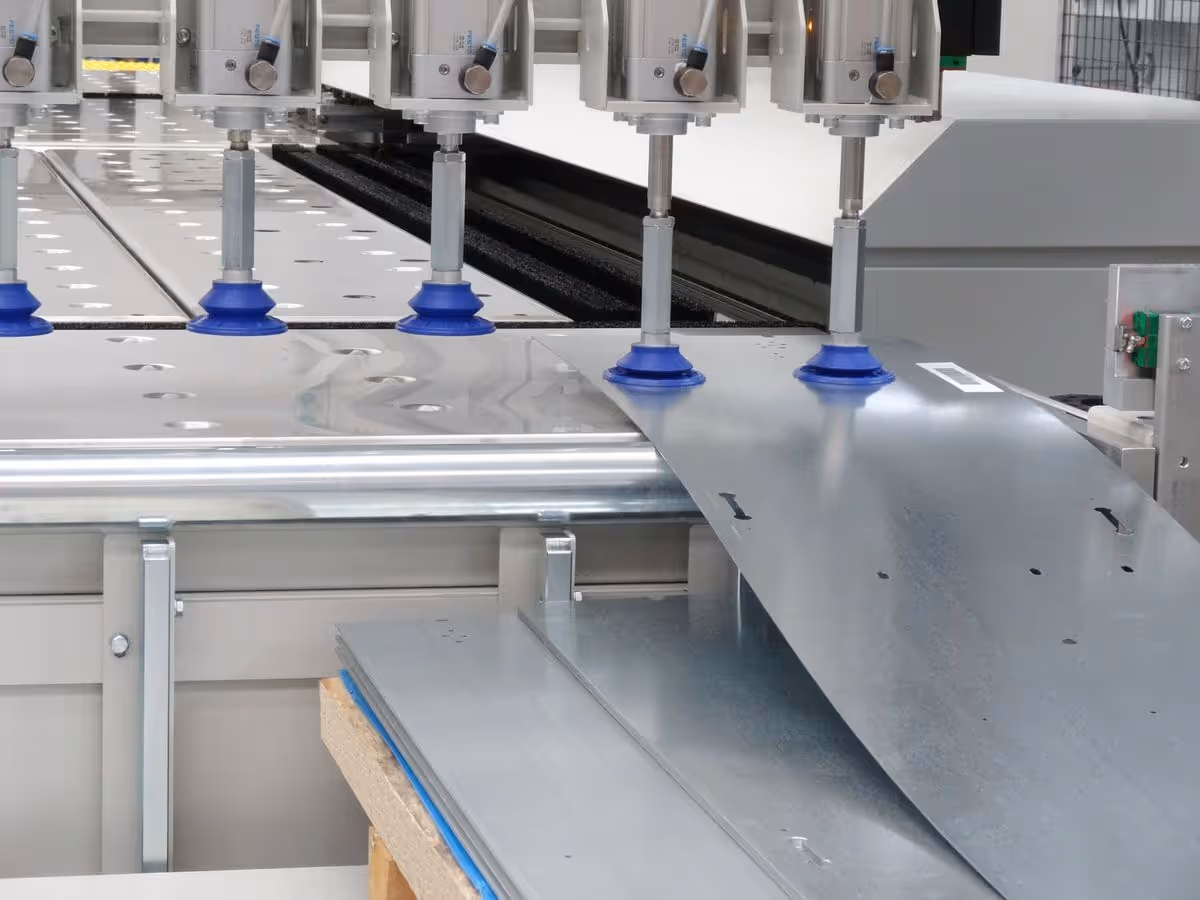

Pro manuální nakládání a vykládání je k dispozici mnoho opcí automatického nakládání a vykládání výrobků. V závislosti na požadované automatizaci a výrobních podmínkách mohou být systémy manipulace na nakládací a vykládací straně konfigurovány dle individuálních požadavků.
Možnosti technologie

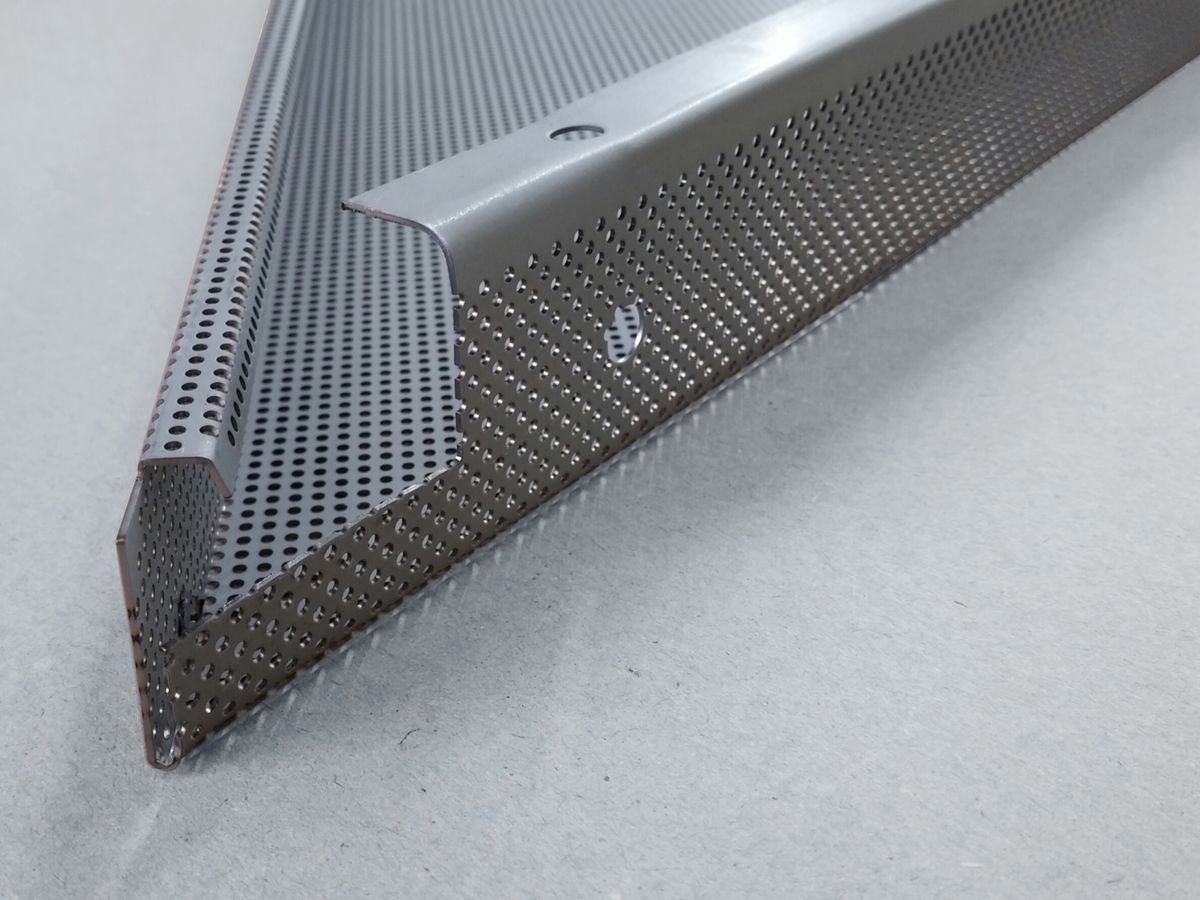

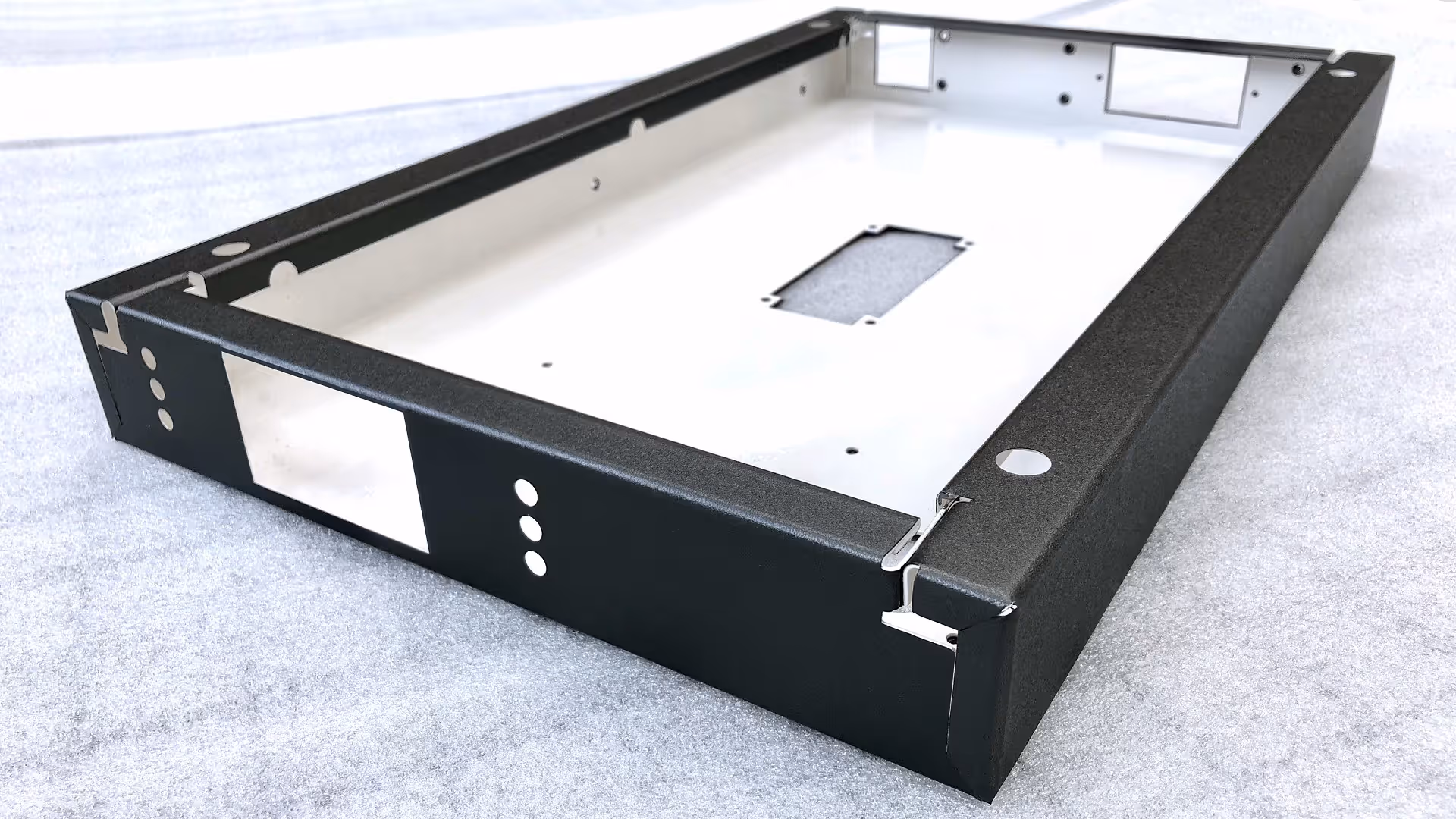

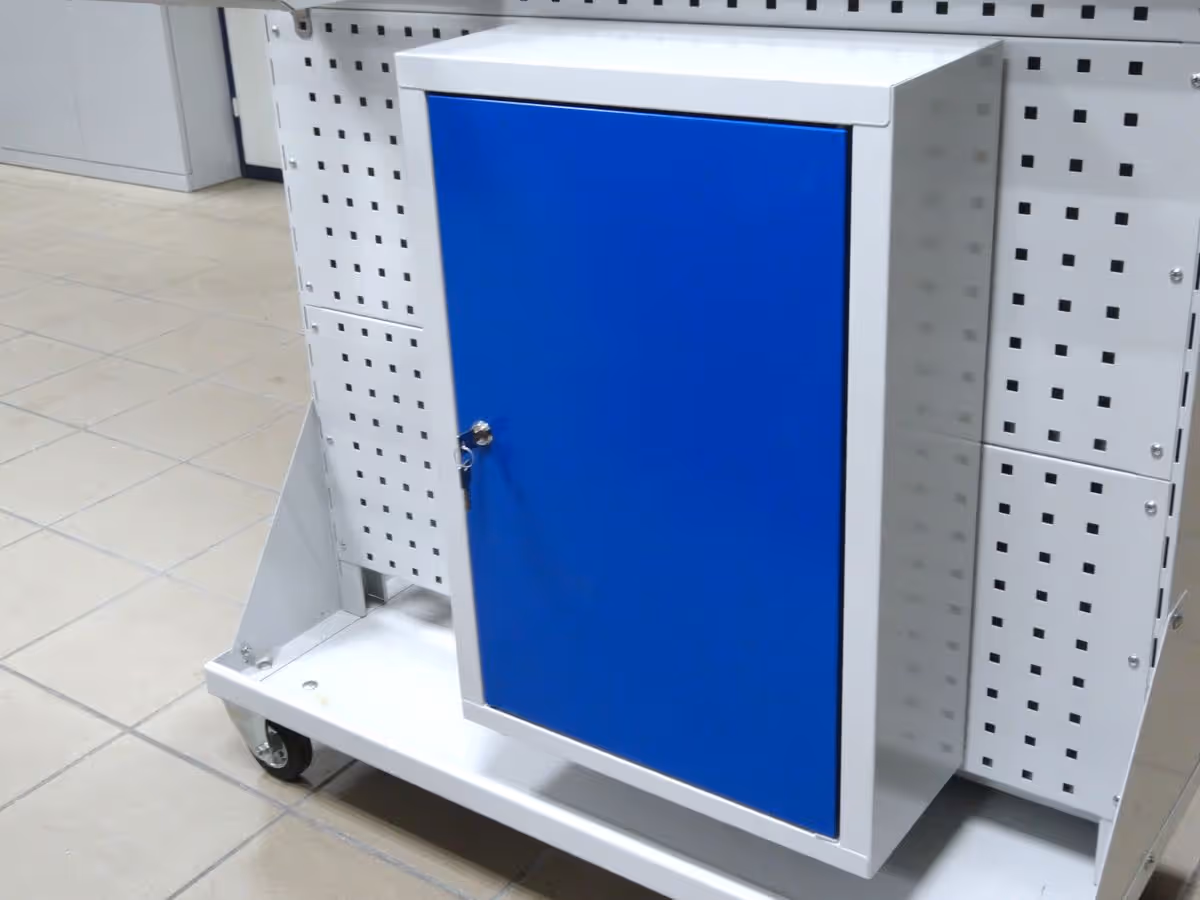

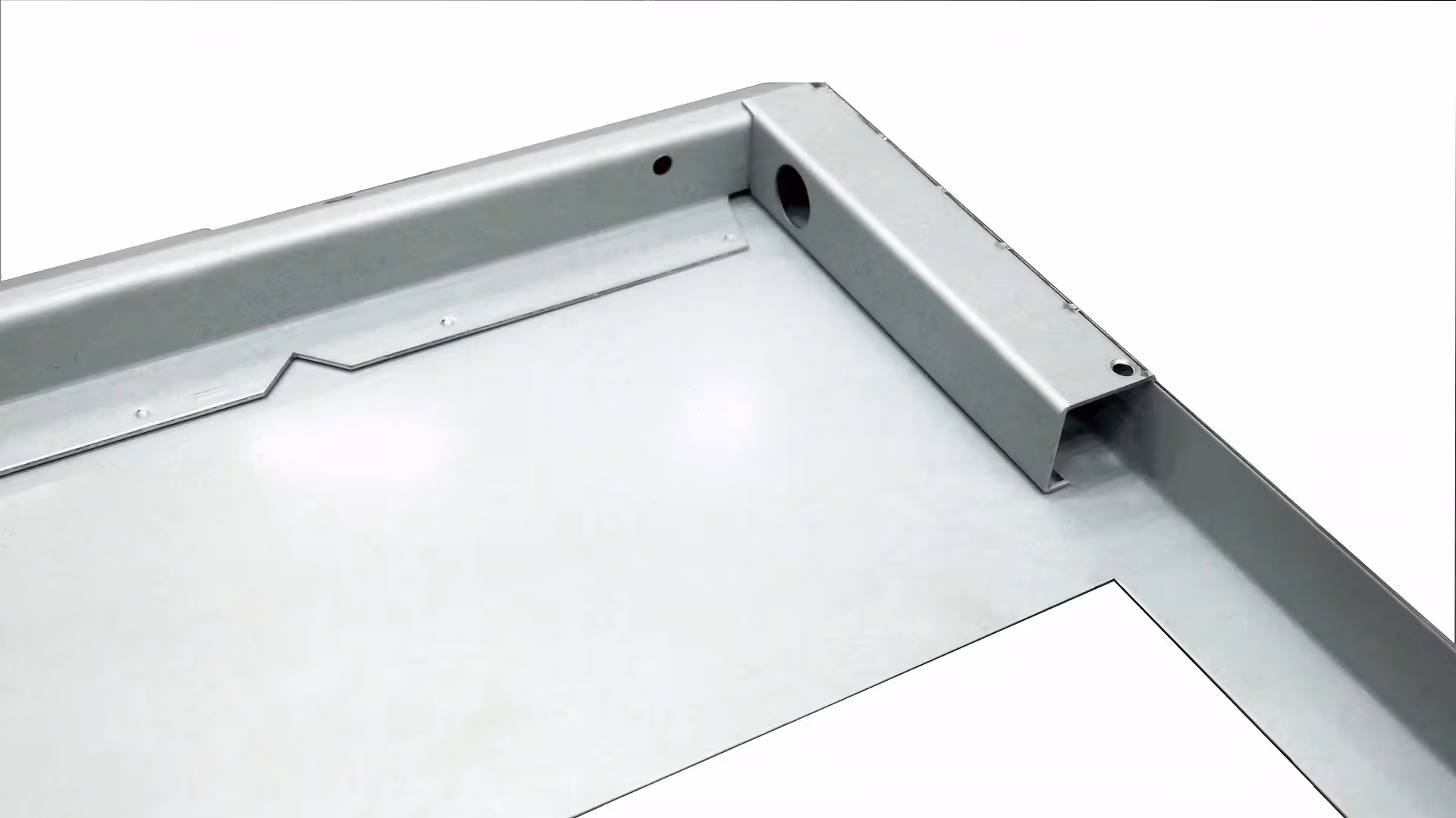

RAS Multibend - Center nabízí téměř neomezené možnosti při výrobě topidel a ventilačních jednotek, rozvaděčů, prodejních automatů, kovových dveří a nábytku, držáků svítidel, kuchyňského a medicínského vybavení, krytování strojů apod.

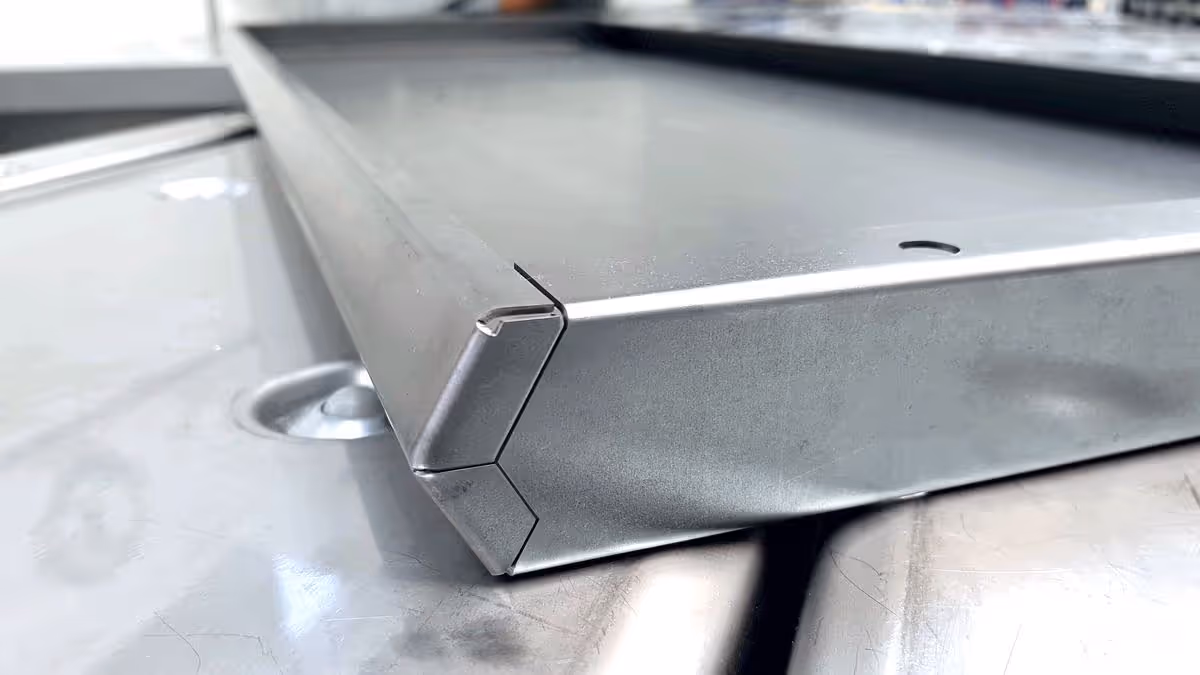

Díky nejvyšší úrovni přesnosti a opakovatelnosti jsou výrobky vhodné i pro laserové svařování.
Software

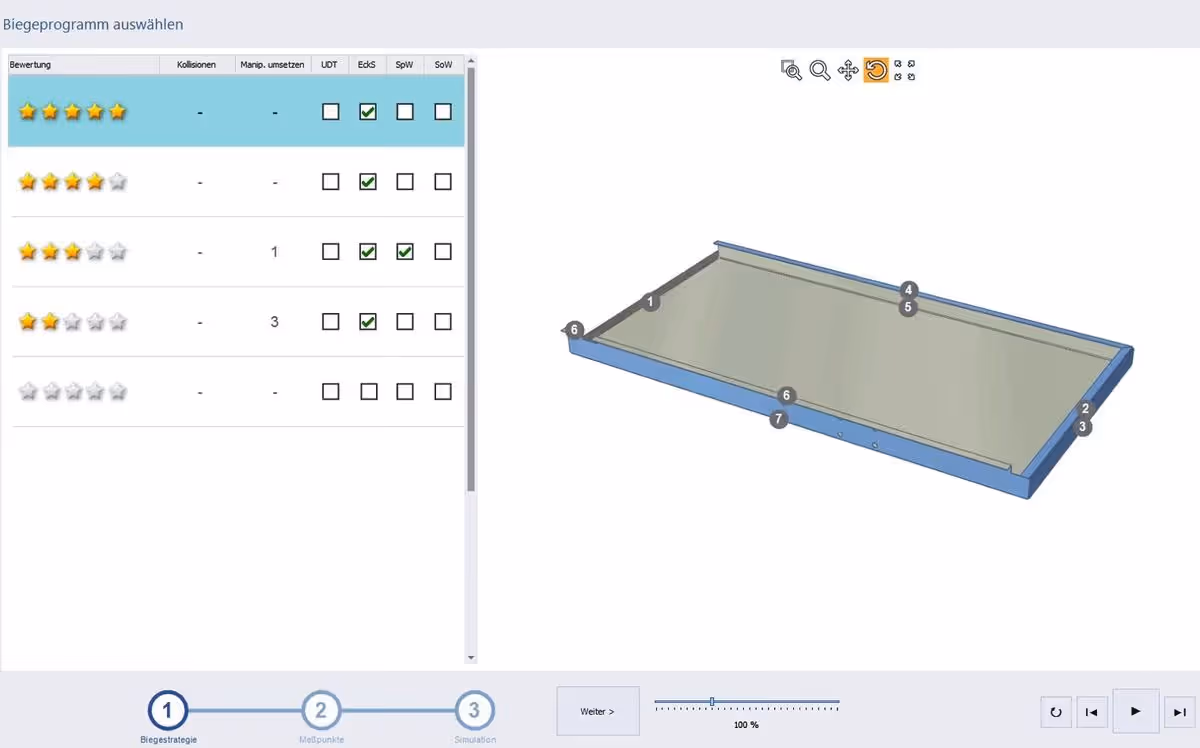

Bendex 3D Office je nejmodernější CAD/CAM software určený k off-line programování CNC ohýbacích center RAS. Standardně umožňuje import 3D dílců ve formátu STEP nebo 2D rozvinů ve formátech GEO a DXF. Taktéž je možné kreslit vlastní profily, např. na kontrolu resp. sledování kolizí s novým výrobkem. Software automaticky převezme úhlové korekce z materiálových tabulek.
Technická specifikace
| RAS Multibend - Center | 79.22-2 | 79.26-2 | 79.31-2 |
|---|---|---|---|
| Směr ohýbání | pozitivní / negativní | pozitivní / negativní | pozitivní / negativní |
| Ohýbací délka (mm) | 2160 | 2560 | 3060 |
| Max. šířka polotovaru (mm) | 1500 | 1500 | 1500 |
| Max. tloušťka plechu – ocel 400 N/mm² (mm) | 2 (2,5) | 2 (2,5) | 2 |
| Max. tloušťka plechu – nerezová ocel (mm) | 1,5 | 1,5 | 1,5 |
| Max. tloušťka plechu – hliník (mm) | 3 | 3 | 3 |
| Max. výška krabice (mm) | 203 | 203 | 203 |

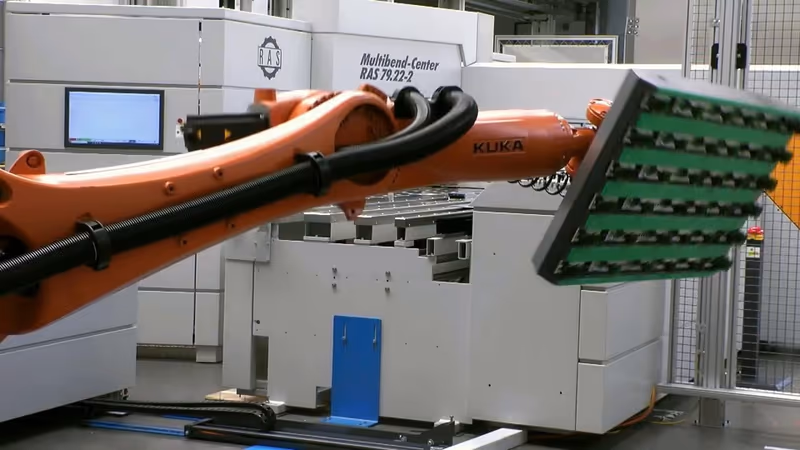

Videa a reference
