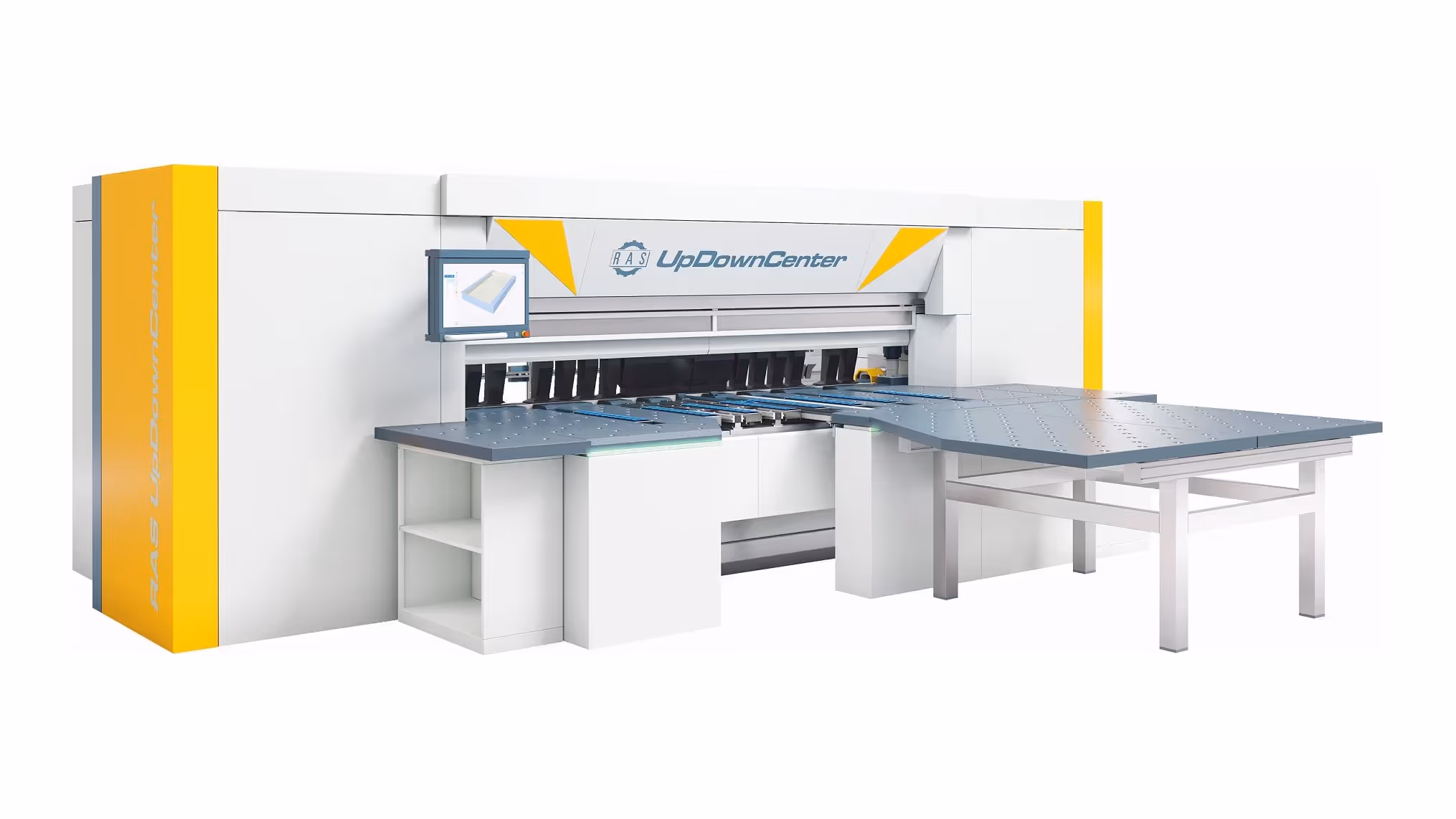

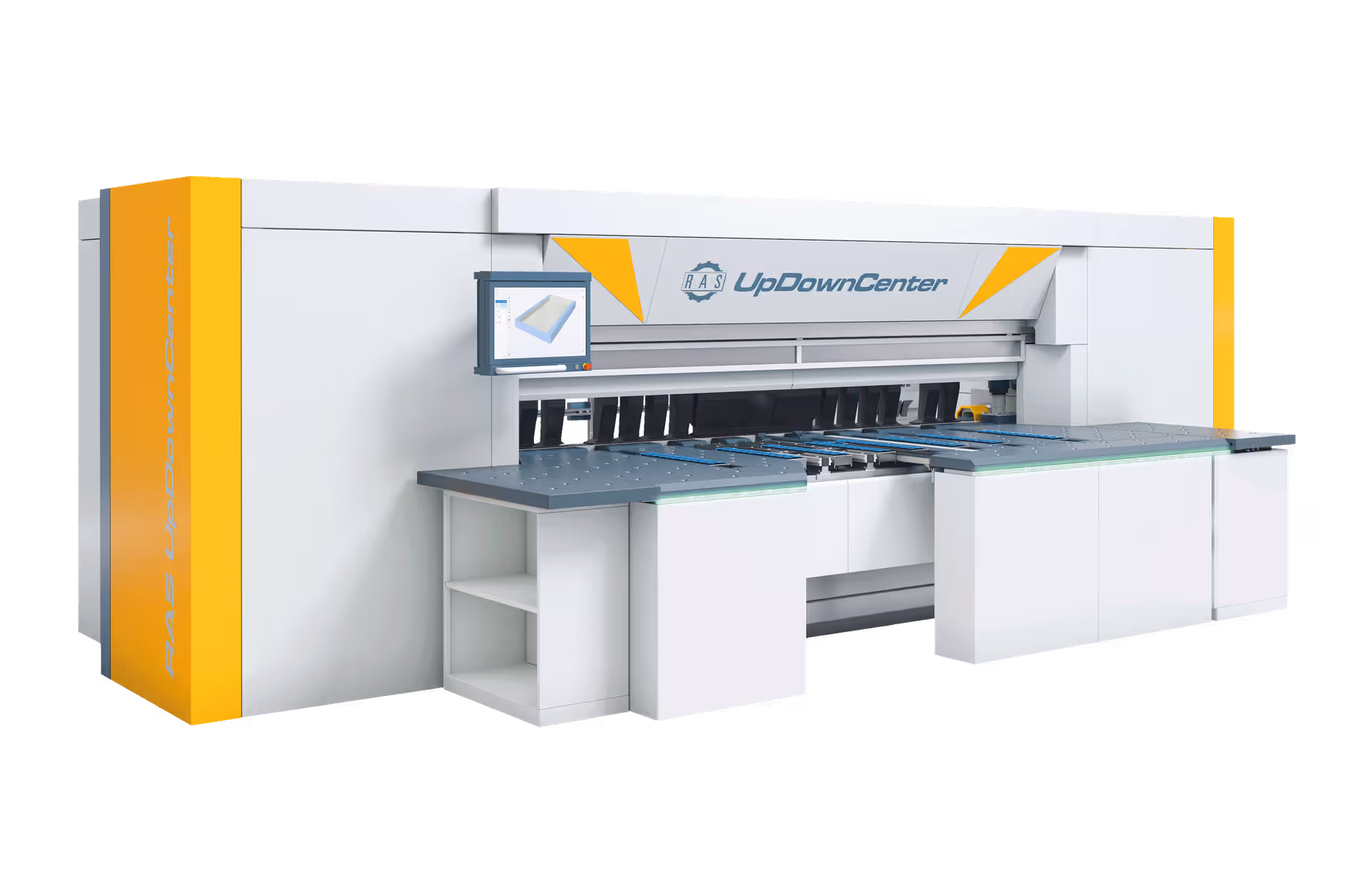

UpDownCenter-2

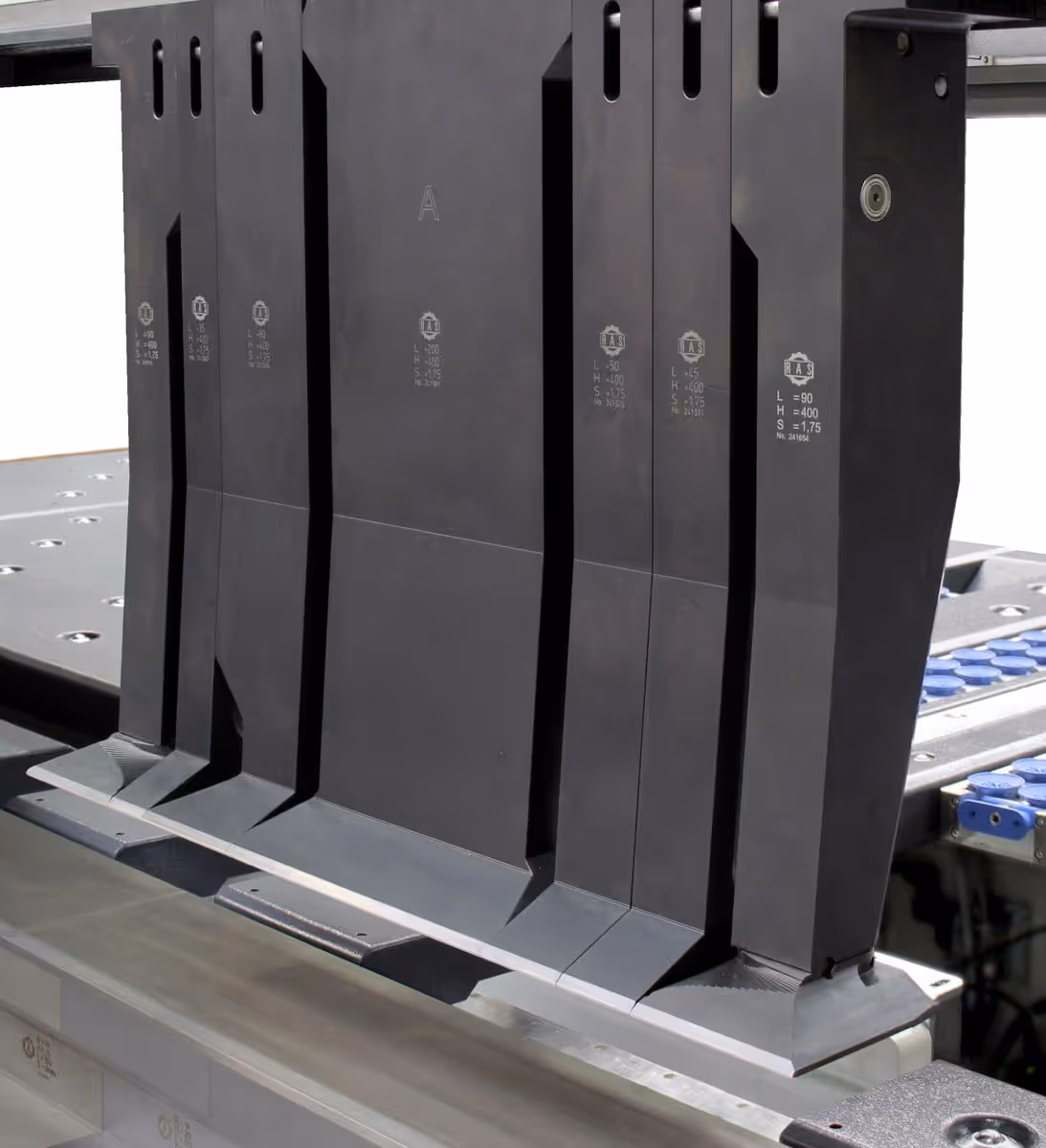

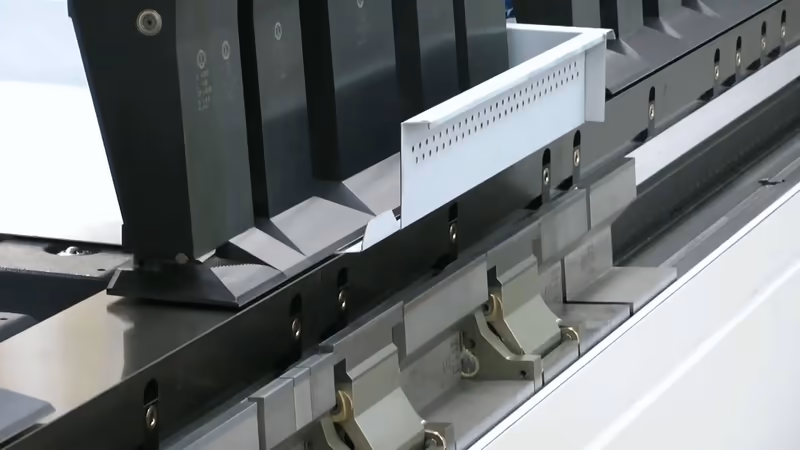

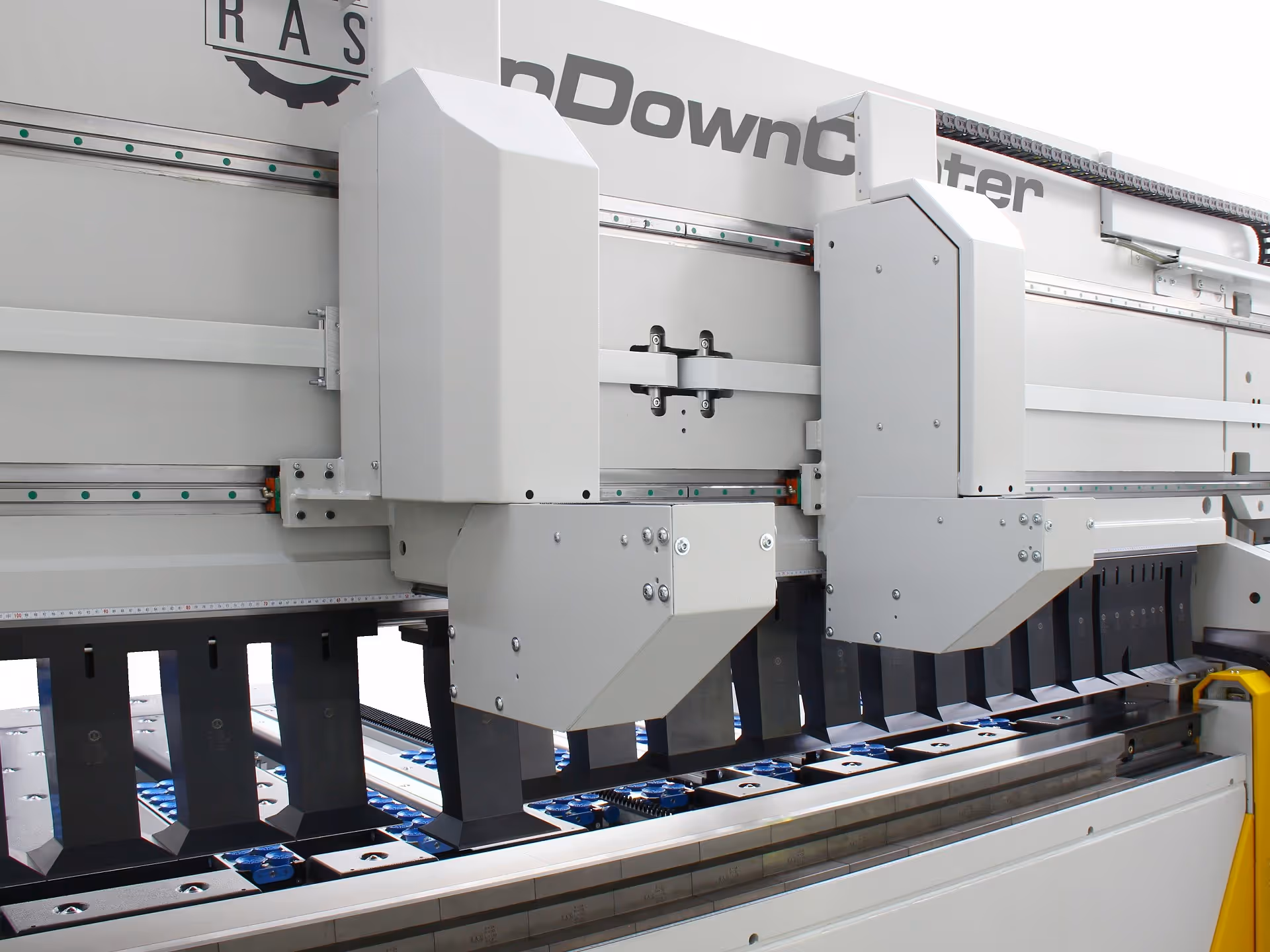

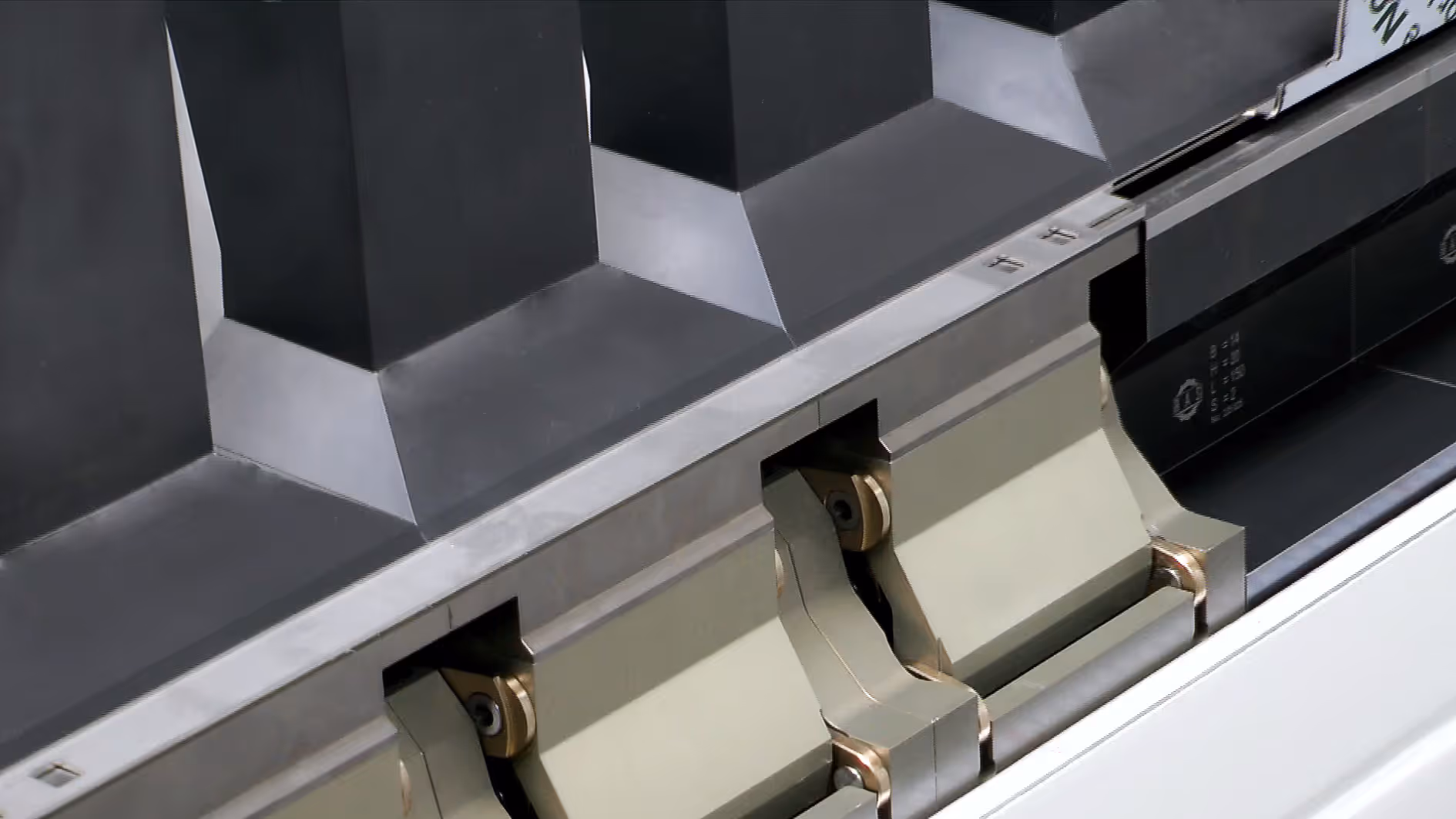

Poloautomatické ohýbání vysoce přesných panelů a krabic do výšky 600 mm. Automatická výměna nástrojů zvyšuje produktivitu.
Popis technologie

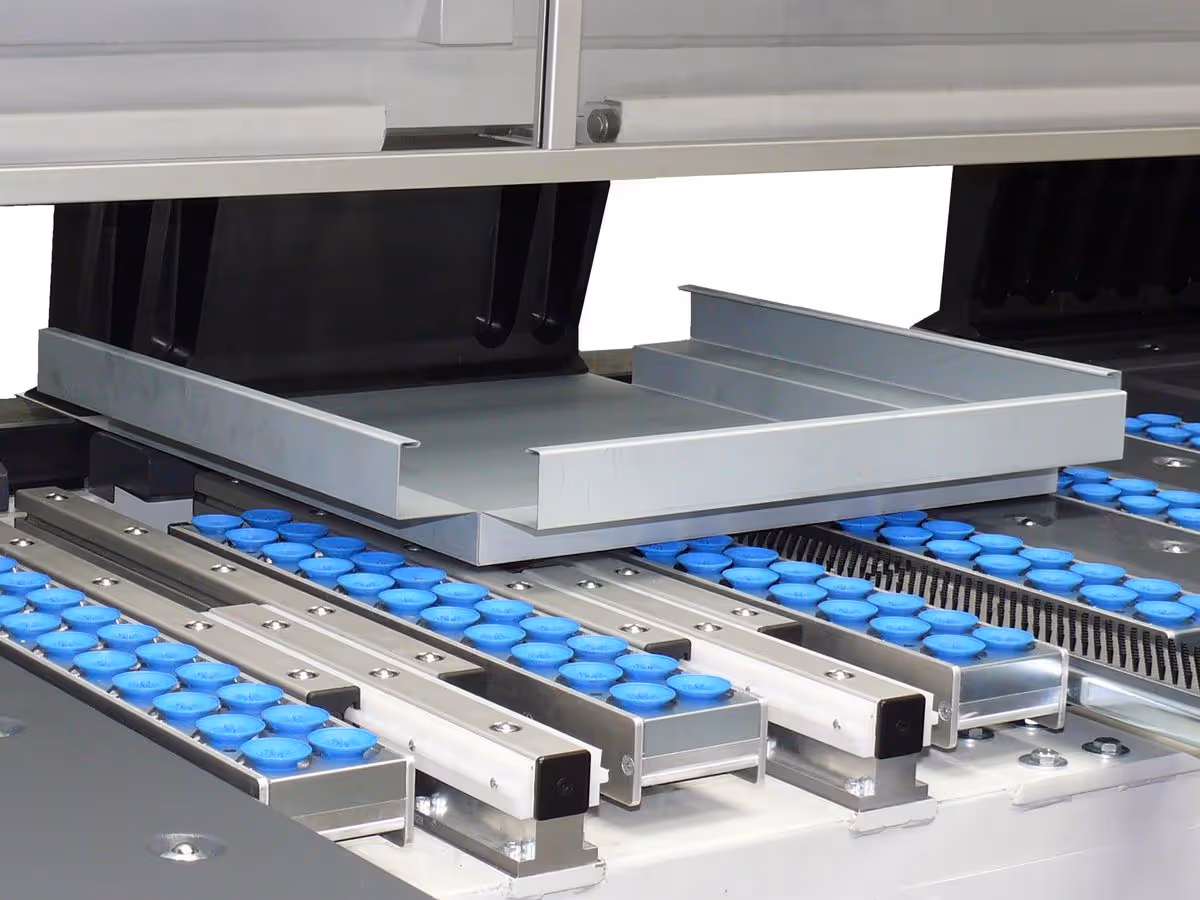

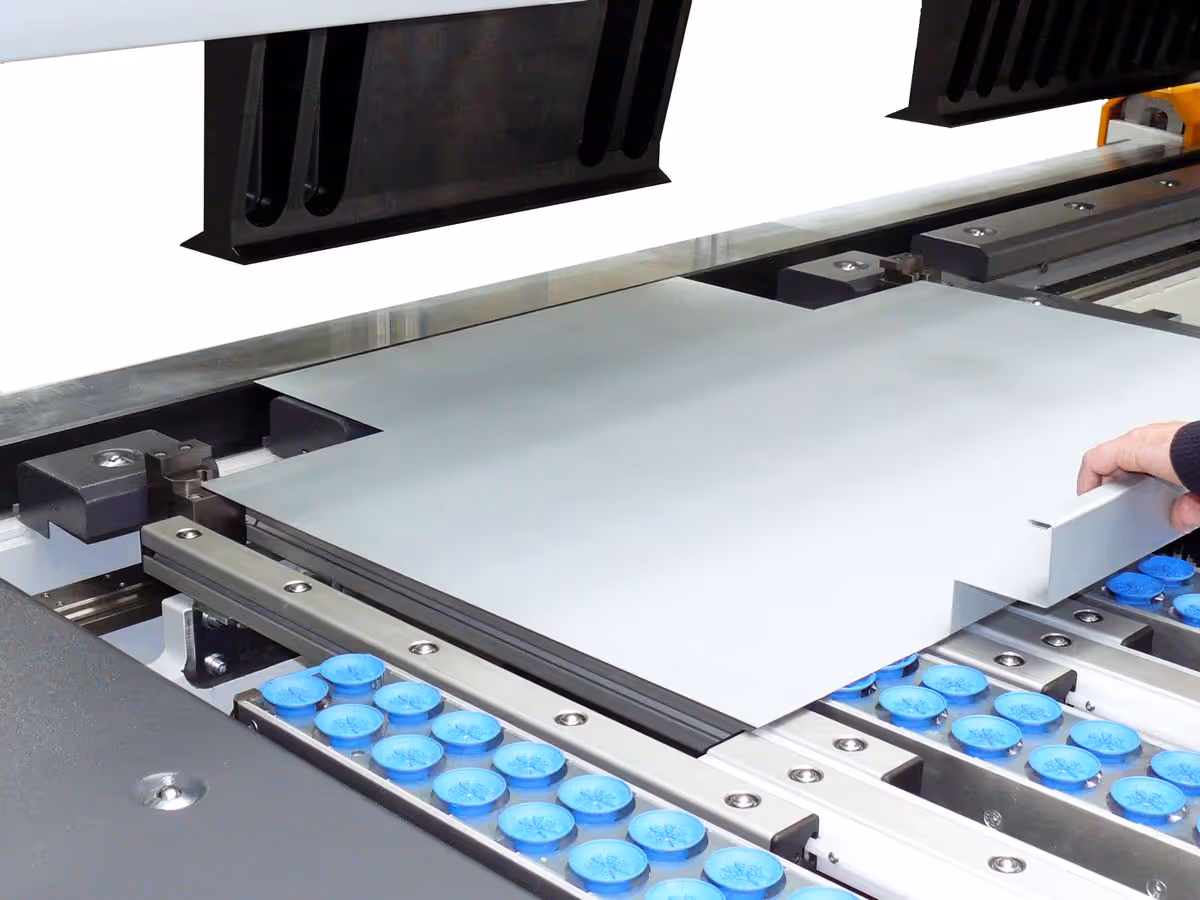

Manipulace s výrobkem během ohýbání je poloautomatická. Využívá se automatické polohování výrobků pomocí přísavkového dorazového systému PosLift. Polotovar se polohuje na dorazy, přísavky upnou polotovar a dorazy odjedou z pracovního prostoru. Přísavky během celé sekvence ohýbání jedné strany polohují výrobek bez zásahu operátora. Následně operátor otočí výrobek na další stranu a cyklus ohýbání znovu proběhne plně automaticky.

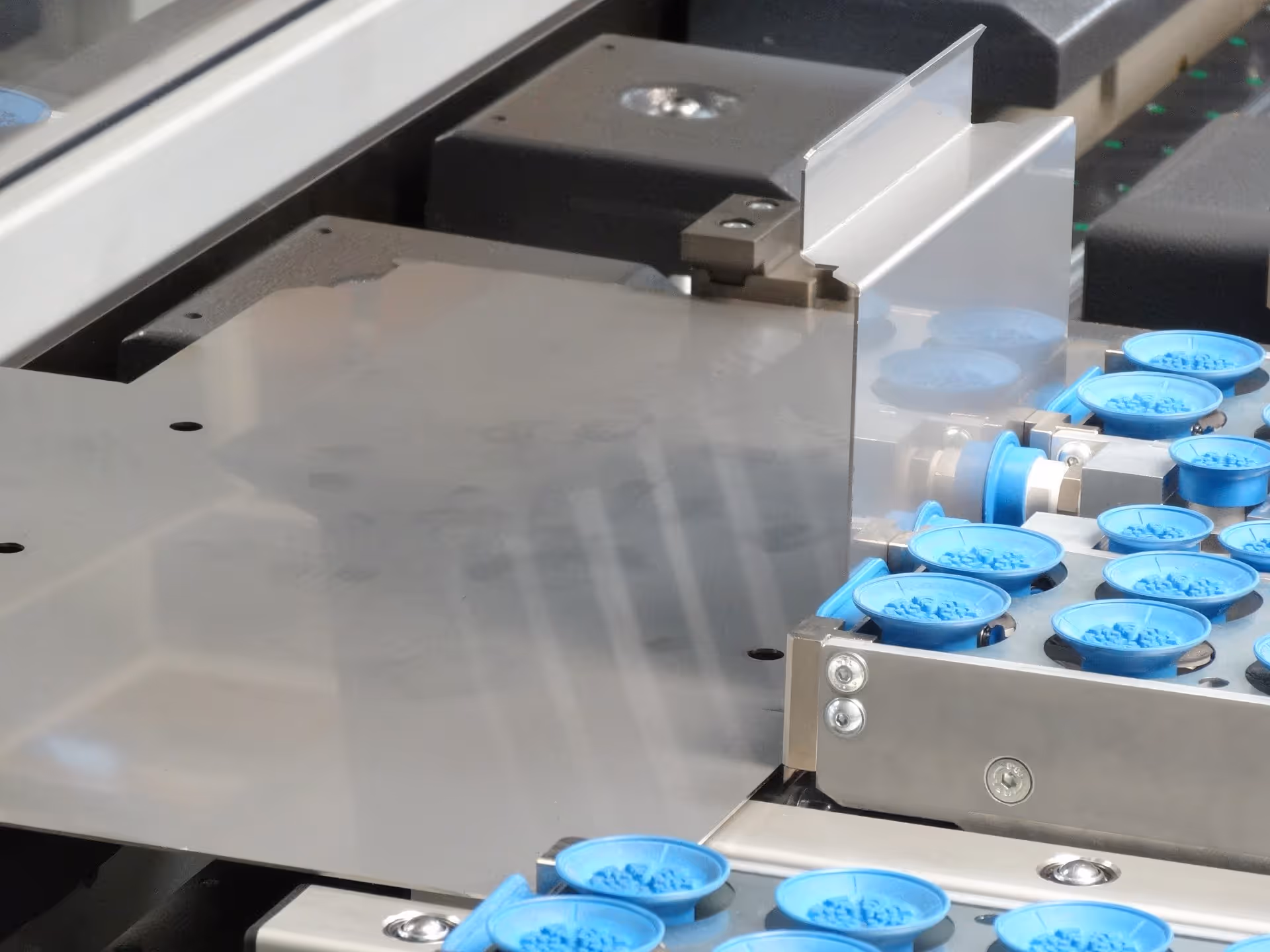

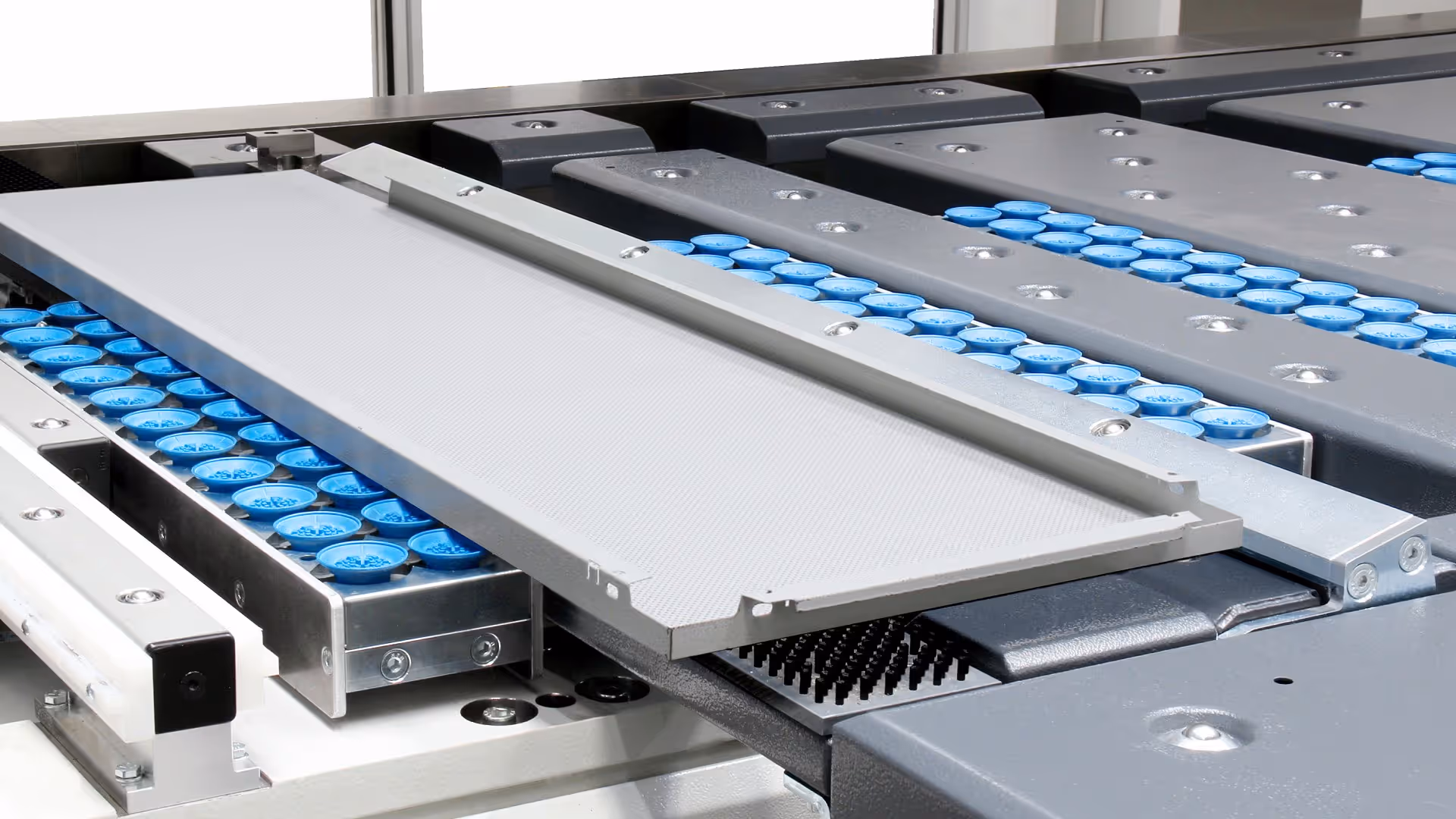

Vysoká flexibilita při manipulaci za pomoci předních přísavek a přísavek malých výrobků.
Možnosti technologie

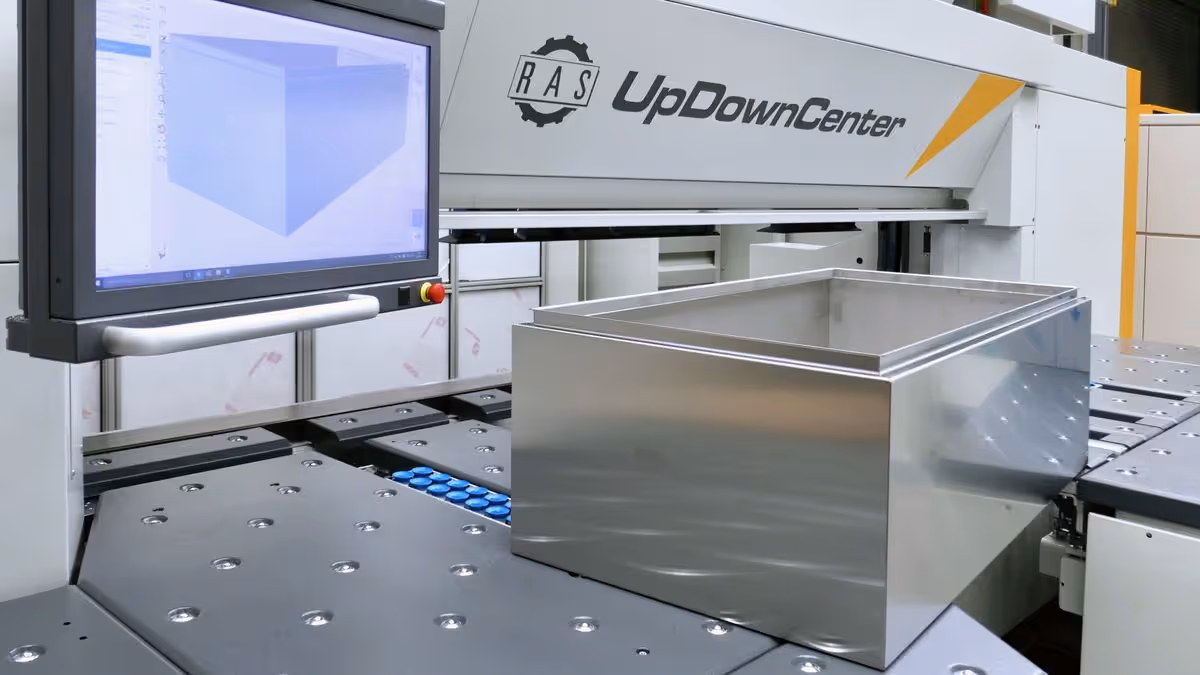

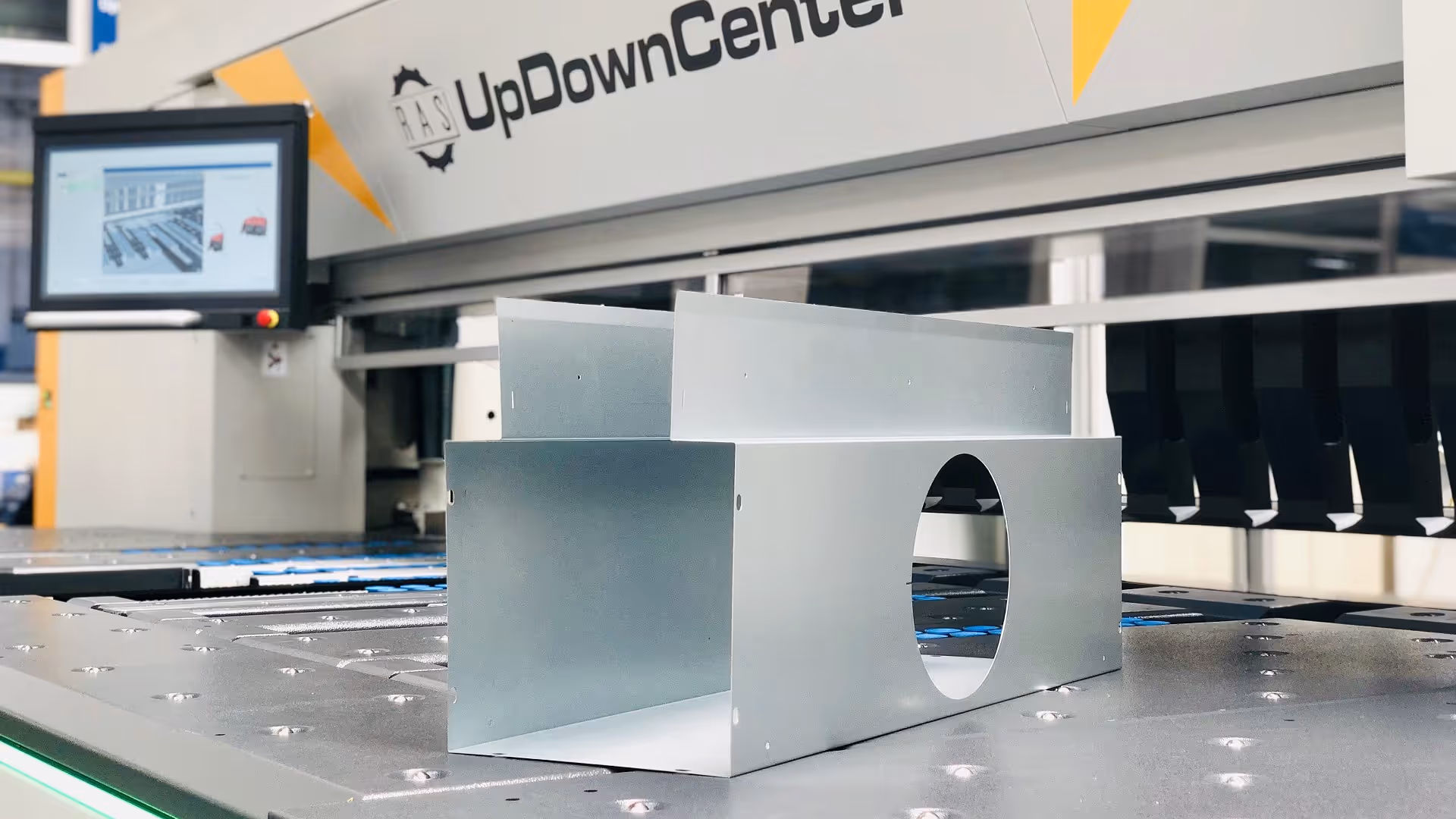

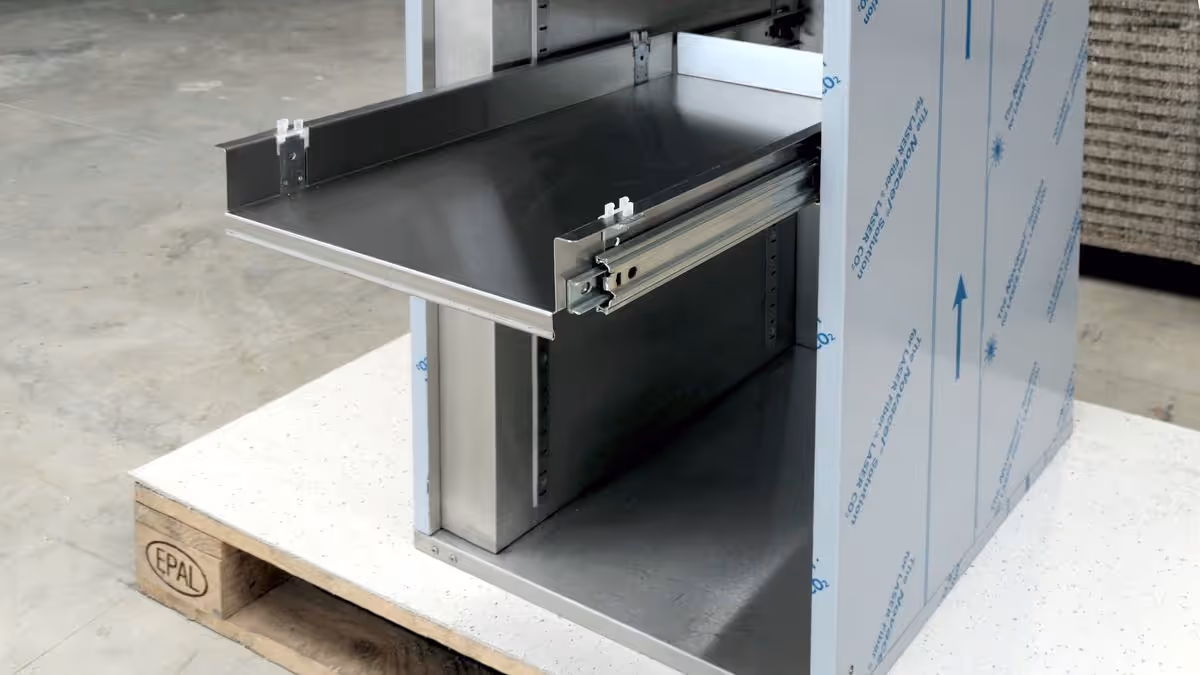

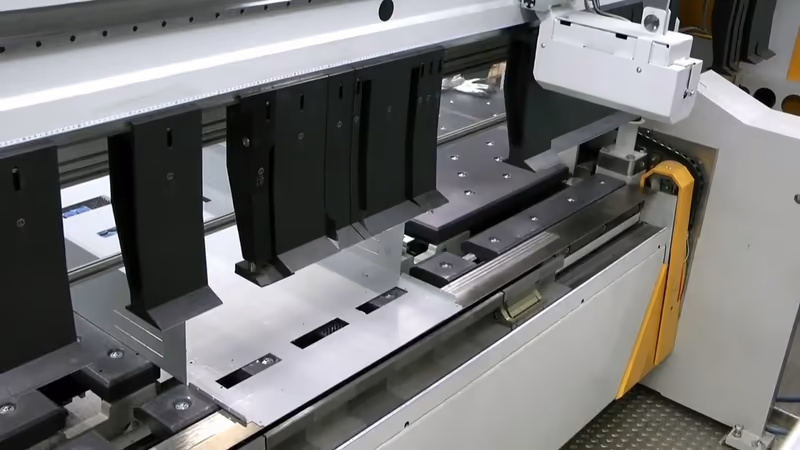

Zákazníci s RAS UpDownCenter-2 profitují z možnosti výroby 600 mm vysokých uzavřených krabic. Jde o skříně rozvaděčů a fotovoltaické systémy, kryty obráběcích strojů, zvukotěsné kabiny, chladicí pulty, vzduchové jednotky a filtry.

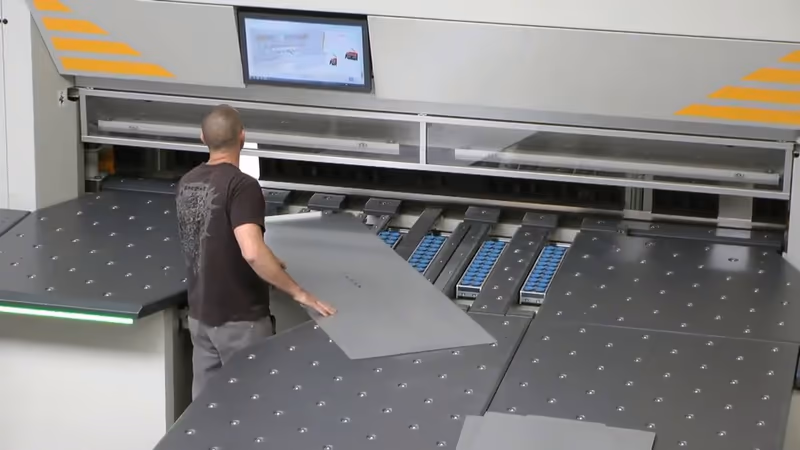

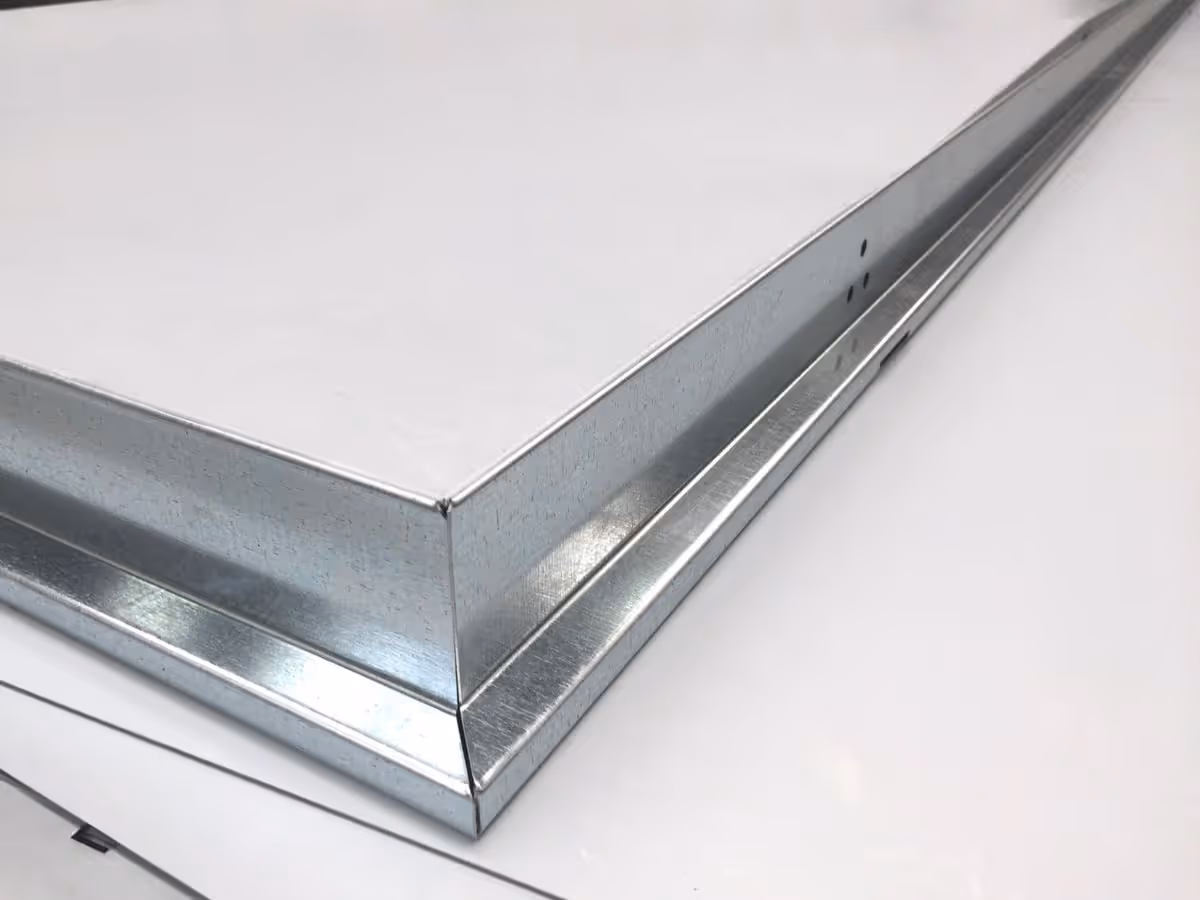

Další skupinu tvoří výrobci bezpečnostních dveří, velkých fasádních systémů s inovativním designem, ale i různé zakázkové výroby.
Software

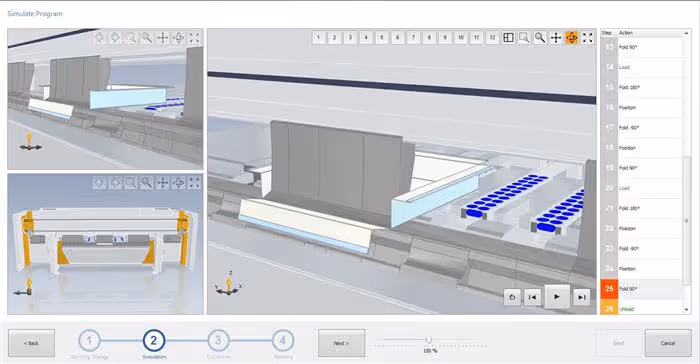

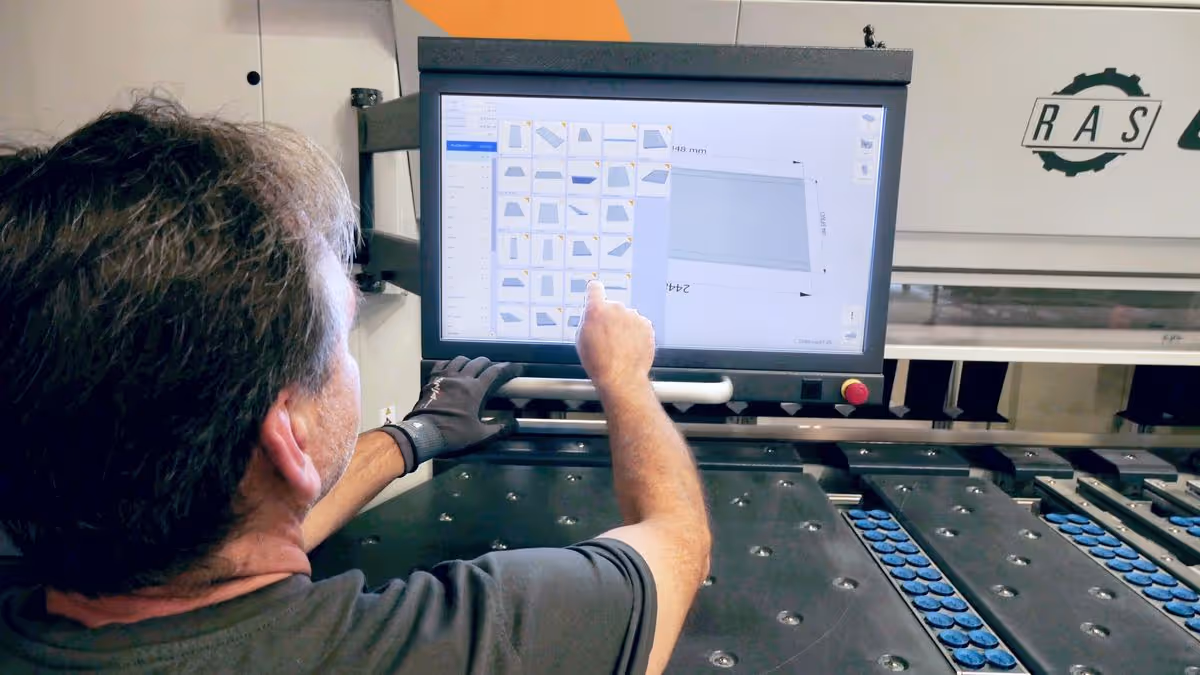

Bendex 3D Office je nejmodernější CAD/CAM software určený k off-line programování CNC ohýbacích center RAS. Standardně umožňuje import 3D dílců ve formátu STEP nebo 2D rozvinů ve formátech GEO a DXF. Taktéž je možné kreslit vlastní profily, např. na kontrolu resp. sledování kolizí s novým výrobkem. Software automaticky převezme úhlové korekce z materiálových tabulek.
Technická specifikace
| RAS UpDownCenter-2 | 78.33 | 78.43 |
|---|---|---|
| Směr ohýbání | pozitivní / negativní | pozitivní / negativní |
| Ohýbací délka (mm) | 3200 | 4060 |
| Max. tloušťka plechu, 400 N/mm² (mm) | 4 | 3 |
| Dorazový systém | poloautomatický PostLift | poloautomatický PostLift |
| Max. výška krabice (mm) | 400 ¹⁾ | 400 ¹⁾ |
¹⁾ volitelně 600 mm

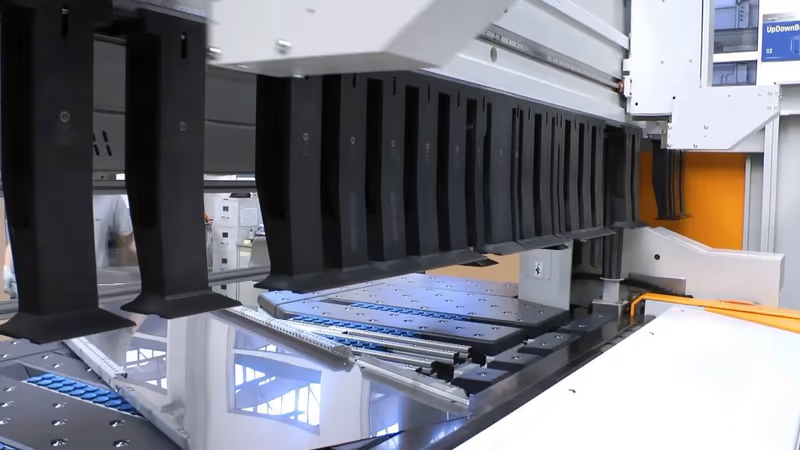

Videa a reference
